硬盘折片激光辐射角度调整设备

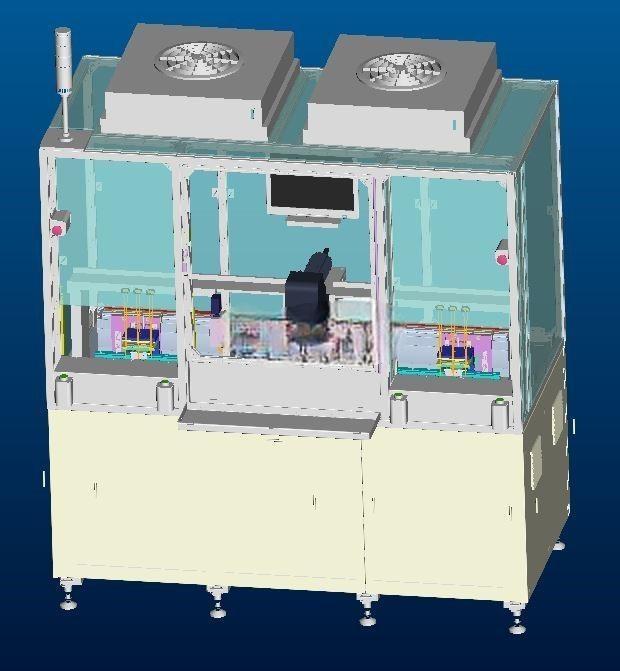

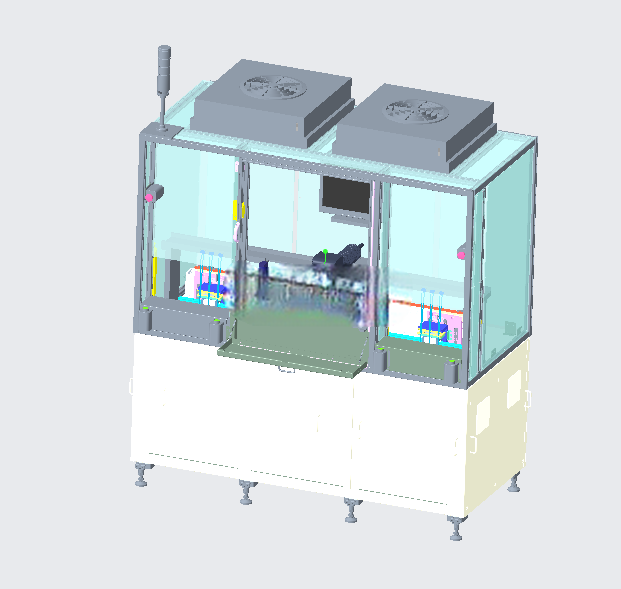

　　该套设备面向硬盘内部不锈钢弹性薄片的弯折角度修正工序，在消费电子精密零部件制造场景中承担热成型与角度闭环校验职能，产线布局时可直接对接上游薄片冲压出料工位与下游成品摆盘工位，无需额外增设中转接驳台。设备整体采用长条形卧式机架布局，底座为整块加厚钢板铣削加工而成，底面预留8个M16地脚安装孔，整机长宽高边界约为2800mm×1100mm×950mm，安装时需在地面预留不小于3200mm×1500mm的运维空间，左右两侧各留出600mm以上的维护通道，方便激光模组与检测单元的拆装校准。

　　从功能单元排布来看，机架沿长度方向依次划分为上料定位区、角度预检区、激光热辐射调角区、角度复检区与下料归集区，各工位之间采用直线输送导轨衔接，载具随导轨步进移动，工位重复定位精度控制在±0.02mm以内。上料单元采用堆叠式料仓设计，可一次性容纳200片待加工硬盘折片，分料机构通过真空吸嘴逐片取料，放置到定位载具上，载具上设置仿形定位槽，与薄片外形轮廓完全贴合，避免输送过程中出现偏移。角度预检单元搭载接触式位移传感器，对来料薄片的初始弯折角度进行多点采集，将角度偏差数据实时传输至控制单元，为后续激光加工参数提供修正依据。

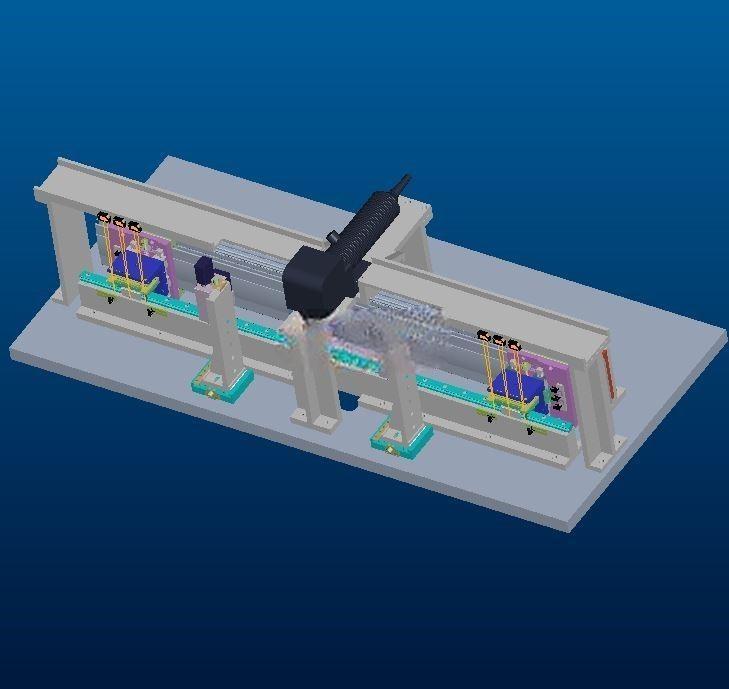

　　激光角度调整单元为整机核心工作模块，搭载可三轴移动的激光加工头，加工头的Z向行程为150mm，X向移动范围覆盖整个调角工位，可根据预检得到的偏差值，自动调整激光的照射位置、输出功率与照射时长。其工作逻辑是利用激光的热辐射能量，在不锈钢薄片的弯折区域进行局部加热，使材料受热产生可控的塑性变形，以此改变薄片的弯曲角度，整个加工过程无机械接触，不会对薄片表面造成压痕或划伤，非常适合硬盘这类对表面洁净度、形位公差要求极高的零部件加工。激光头旁配套安装烟尘抽吸管路，可及时抽走加热过程中产生的微量挥发物，避免污染物附着在工件表面。

　　角度复检单元与预检单元采用同规格检测配置，在激光加工完成后再次对薄片弯折角度进行全尺寸检测，将检测数据与预设合格阈值比对，合格工件随载具输送至下料单元，由吸嘴转移到成品料盘；若检测后角度仍未达标，系统会自动将工件回流至激光调角工位进行二次修正，最多可执行两次补加工，超出次数则判定为不良品，单独排入废料收集盒。下料单元同样采用堆叠料盘结构，可自动完成料盘切换，单盘满载后触发提示，由人工更换空料盘。

　　结构设计层面，两侧立式支撑立柱采用铸铁材质，降低激光高速移动时产生的振动，导轨安装面经过整体磨削加工，平面度公差不大于0.01mm/1000mm。所有气动元件、传感器线路均沿机架内侧的线槽布设，外部无裸露管线，既避免加工过程中管线被工件剐蹭，也方便日常清洁。设备的控制机柜集成在机架端部内部，面板上设置触控显示屏，可直接查看各工位运行状态、加工参数与合格率统计数据，操作逻辑贴合产线工人的使用习惯。在实际选型适配时，可根据不同规格硬盘折片的尺寸，快速更换对应仿形载具，激光加工参数可预设多组配方，切换产品时直接调用对应程序即可，无需重新进行复杂的点位调试，适配多品种小批量的精密零部件生产需求。
