硬盘摆臂四工位磁头字符检测一体机

　　这套设备面向硬盘零部件产线的后段检测工位，核心处理对象是硬盘摆臂组件上的磁头字符识别与性能测试环节。在硬盘装配车间里，摆臂属于高精度薄壁结构件，磁头端的字符标识直接关系到批次追溯与装配防错，传统单工位人工上下料配合离线读码的方式，节拍受限于人员操作速度，且夹具定位偏差容易造成字符漏读、误判，因此这类四合一测试机被布置在摆臂清洗与点胶工序之间，作为在线全检节点使用。

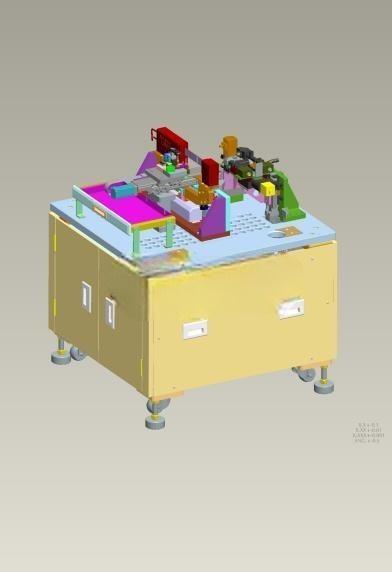

　　从整机布局来看，设备采用上下分层的柜式结构，下部为机架与电气容纳区，上部为操作测试区。底部机架采用方管焊接框架，外覆钣金护板，四个角点配置可调脚杯，用于现场安装时的水平校准，脚杯调节行程预留了足够的地面误差补偿量，车间环氧地坪存在轻微起伏时也能完成调平，不需要额外做地基处理。机架下部的柜门内部分区布置了气动三联件、IO端子排、运动控制卡与电源模块，强弱电走线分槽隔离，避免伺服信号与传感器线路产生干扰。

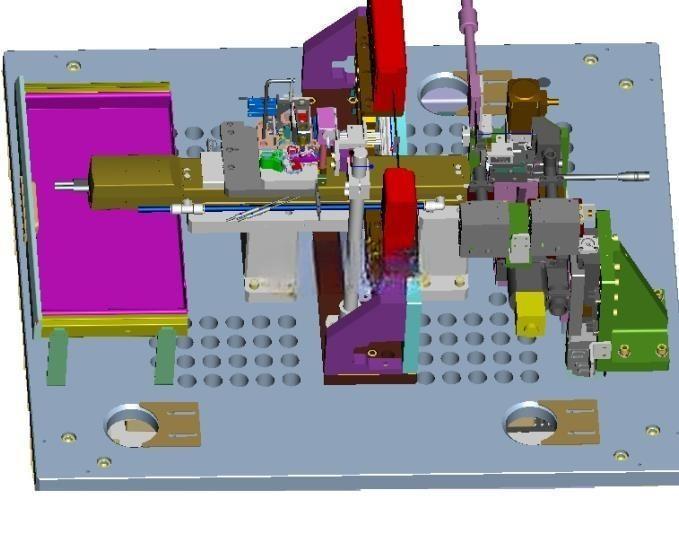

　　上部操作区的台面采用双层双通道输送设计，这也是该设备提升节拍的核心思路：两条并行的输送通道可以同时承载两个工装夹具，一侧夹具在测试工位执行字符读取与性能检测时，另一侧工位可以同步完成工件上料与定位，两个工位交替进出测试区，把上下料的辅助时间完全隐藏在测试周期内，相比单通道设备，理论产能可以提升近一倍。台面上的夹具定位机构采用精密销钉配合压紧气缸，硬盘摆臂放入夹具后，定位销先插入摆臂的工艺基准孔完成初定位，随后侧向压紧块动作，把工件压靠在定位面上，重复定位精度可以控制在微米级，保证视觉读码镜头的视野中心始终对准磁头字符区域，不会因为工件偏移造成识别失败。

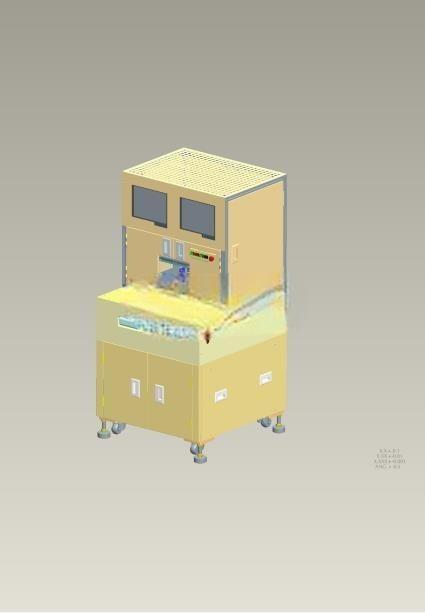

　　测试区上方的机架立面布置了两台触控显示屏，分别对应两个通道的测试状态显示，操作人员可以在屏幕上实时查看当前工件的字符识别结果、测试参数曲线与NG判定信息，屏幕下方设置了状态指示灯与操作按钮，急停按钮布置在立面最易触碰的位置，触发后可以立即切断输送轴与压紧气缸的动力。视觉识别组件安装在测试工位的正上方，镜头搭配环形光源，针对磁头表面的金属反光特性做了光源角度优化，字符打光后对比度清晰，即使表面存在轻微清洗残留痕迹，也能稳定完成读码。

　　设备的外形尺寸在设计时充分考虑了车间通道的通行边界，整体宽度控制在常规自动化设备的标准跨度内，深度方向预留了维护开门的抽拉空间，后部电气柜开门时不需要额外拆卸周边护栏，上部测试区的高度符合操作人员站立作业的人机工程高度，台面作业面距离地面的高度适配多数产线操作人员的操作习惯，不需要额外垫高脚踏。双通道的输送线采用皮带输送配合挡停机构，夹具进入测试工位前先由缓冲挡停器减速，避免硬碰撞造成摆臂工件移位，到位后顶升机构把夹具整体抬离输送皮带，彻底隔离输送振动对测试过程的影响，这一点对磁头这类对振动极其敏感的零部件至关重要，哪怕微小的共振都可能造成测试数据偏差。

　　气路系统全部采用快插接头布局，每个气缸的调速阀集中布置在台面下方的阀岛区域，日常维护时可以直接在设备正面调节压合速度，不需要拆装机柜护板。整机的安全防护方面，测试区域外围预留了安装安全光栅的接口，若后续产线需要升级全封闭防护，直接在台面两侧的立柱上固定光栅即可，不需要改动主体机架结构。设备出厂前的装配调试阶段，会先对两个通道的定位同轴度做反复校准，保证左右工位的夹具互换后依然可以精准对准视觉镜头与测试探针，降低后续产线更换夹具的调试成本。这类设备在实际使用中，除了完成磁头字符读取，还可以兼容摆臂的基础通断性能测试，把多道检测工序整合在同一台设备内，减少半成品在不同工位之间的转运次数，既降低了精密工件转运过程中磕碰损伤的概率，也压缩了产线的整体占地面积。
