重型立式气动切胶机结构设计

　　该设备面向橡胶制品、密封件、胶板加工及原料分切场景，主要解决大块生胶、混炼胶、橡胶板、弹性垫材在后续成型前的定长切断、分层裁切和备料问题。实际产线中，胶料往往具有较高黏性、弹性和变形量，普通小型裁切设备在压料、导向和抗冲击方面容易出现退让，导致切口倾斜、胶块回弹或刀具偏载。此结构采用立式框架布置，将执行缸体置于设备顶部，裁切力沿竖直方向传递至下方工作台，力流路径短，机架受力闭合，适合较大吨位、较厚胶料的反复裁切作业。

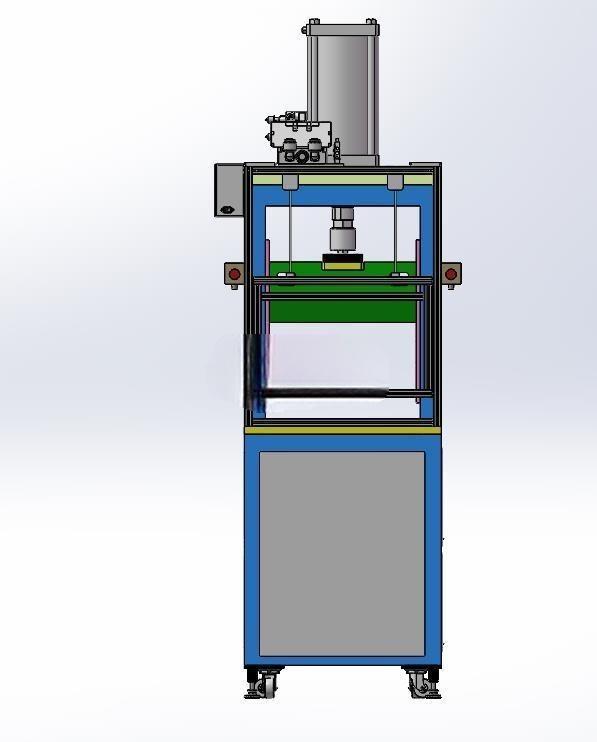

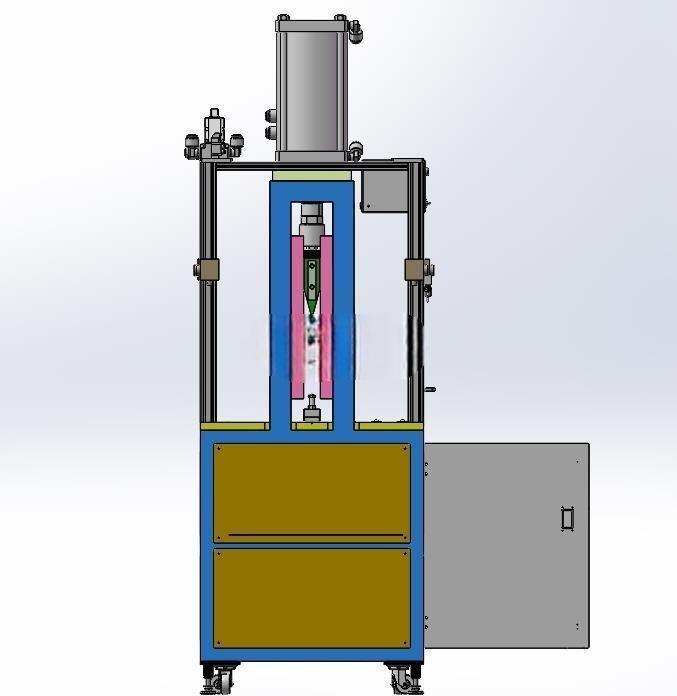

　　从整体结构看，设备下部为封闭箱型机座，既承担整机承重，也可容纳气动控制元件、管路、过滤调压组件及电气接线空间。机座上方设置门式框架，两侧立柱与上横梁形成稳定支撑，顶部安装大直径气动缸，缸杆下端连接切刀安装座和压料机构。工作台位于框架中部，裁切区域铺设有尼龙或软铅垫板。垫板的作用并非简单承托工件，而是在刀刃下行至终点时提供可控缓冲，避免硬质金属台面直接磕碰刃口，同时减少胶料受压后的滑移。对于需要频繁换刀、修磨的车间，这种垫板结构还能降低维护成本，刀缝调整和垫板更换都可在工作区域内完成。

　　裁切执行部分采用“先压紧、后切断”的设计思路。主缸输出动作时，压料构件先接触胶料表面，将弹性工件限制在工作台范围内，随后切刀继续下行完成剪切。压料力与裁切力需要在调试中匹配：压料过轻，胶料会在刀刃接触瞬间发生退让或翘曲；压料过重，则可能在软质胶面留下明显压痕，甚至影响较薄胶板的表面质量。模型中压料横梁、导向杆、刀座连接关系均有体现，结构人员可在此基础上进一步校核气缸推力、刀梁刚度、立柱变形以及螺栓连接强度。

　　设备正面设置可开合防护栏，裁切区两侧配有操作按钮或安全控制点位。防护结构的作用是将人手与竖直下行刀梁隔离，同时保留上下料观察空间。对于橡胶原料裁切工况，现场通常采用双手按钮、安全光栅或门禁联锁配合使用，尤其在单班次频繁放料、取料时，安全边界不能仅依靠操作人员习惯维持。框架两侧外露的控制元件和接口，也便于布置气源处理三联件、电磁阀、节流阀及压力检测开关。

　　外形与安装边界方面，该设备属于立式落地设备，高度方向尺寸明显大于占地面积。顶部缸体及其阀岛组件构成最高轮廓，车间布置时需预留缸体维护空间、上方吊装空间以及气源管路走线位置。底部设有可调支撑脚，安装时应保证工作台面水平，避免刀梁长期偏载。设备前方需要留出胶块上料、成品取出和清擦垫板的操作距离；后侧则应预留检修门开启、气管更换和电气维护空间。若用于连续产线，可将该机布置在密炼、开炼或硫化前备料区段，配合辊道、料车或称重工位使用；若用于单机生产，则可直接作为橡胶块分切工位。

　　三维结构设计时，框架不宜只按静态推力粗略估算。切刀进入胶料瞬间存在载荷突增，刀刃磨损后阻力进一步上升，立柱、上横梁和刀座连接区会承受周期性弯曲与拉伸。箱型机座通过钢板焊接形成较高抗扭刚度，能够减少裁切冲击向地面传递；上部横梁承担缸体反力，需关注缸体法兰安装面的平面度和紧固件预紧。导向部分应保证刀架上下运动平顺，若导向间隙过大，切口会出现波浪形或偏斜；若导向过紧，则在温度变化、焊接件应力释放后可能出现卡滞。

　　刀架设计应兼顾刃磨和更换。橡胶裁切刀通常长而薄，安装面需要平直，压刀板分布要均匀，避免局部夹紧造成刀片扭曲。对于不同厚度、硬度的胶料，可通过调整气缸压力、下行速度和限位位置来适配。软胶裁切重视压料稳定，硬胶或厚胶块则需要更低的切入速度和足够的机架刚性。工作台垫板建议设置定位边或刻度，以便重复性切料；若加工规格变化较大，也可扩展挡料机构、送料辊或手动推料架。

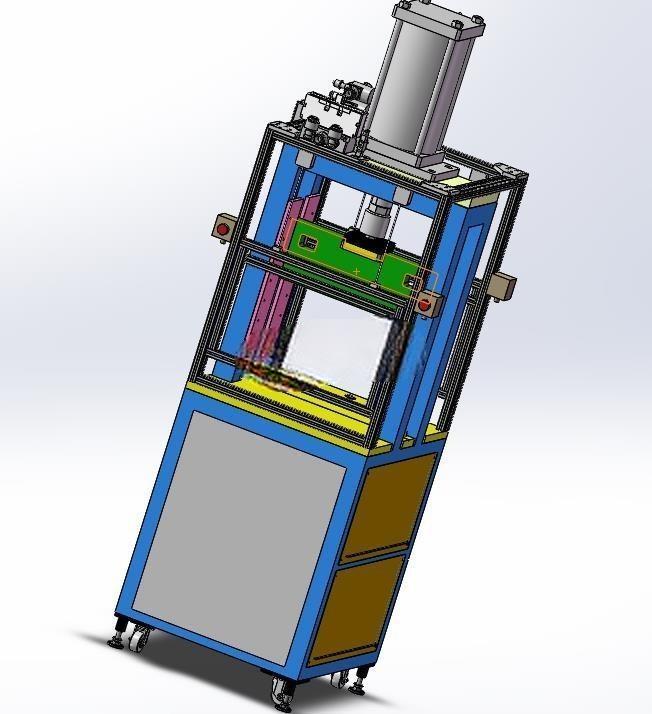

　　该模型完整呈现了重型气动切胶机的机座、门式框架、顶部缸体、刀梁、压料结构、防护栏、工作台及底部支撑等关键组成，适合用于橡胶加工专用设备的方案论证、结构细化、机架刚度校核、安全防护设计以及非标自动化裁切工位开发参考。
