振动盘自动上料分料送料机组

　　这套供料机构面向小件连续装配、检测和包装工位，核心任务是把散料从暂存区稳定送入排序轨道，再按节拍输出到后续取料位置。现场常见于电子五金、塑胶端子、小壳体、紧固件和微型零件生产线，料斗承担批量缓存，振动盘负责姿态筛选，直振轨道承担定向输送，末端计数与分料结构则把无序来料转化为可被机械手或人工取用的单件流。

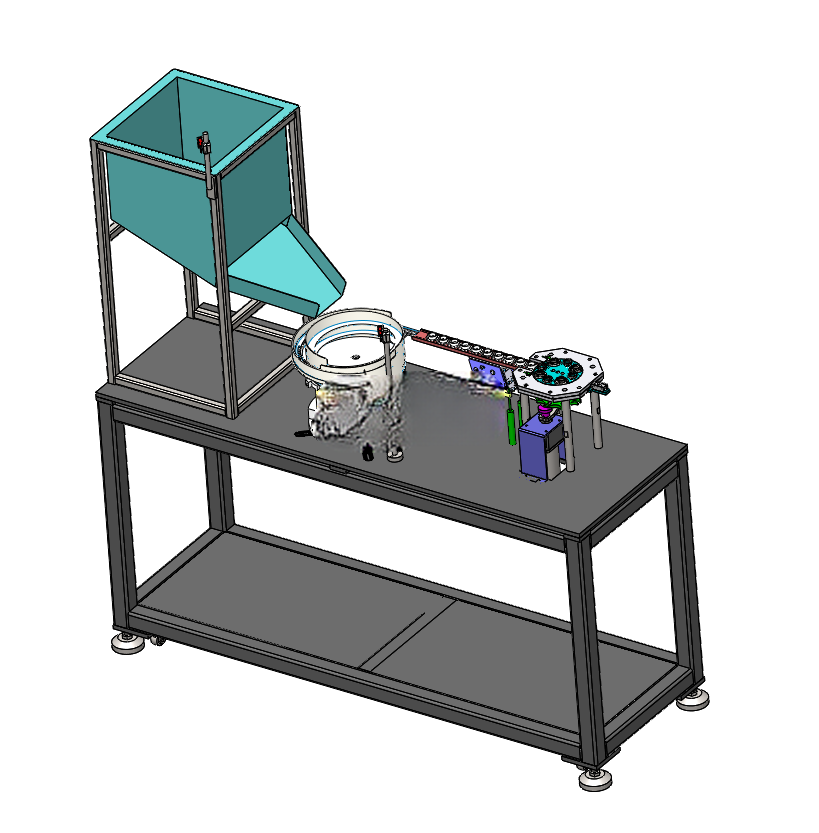

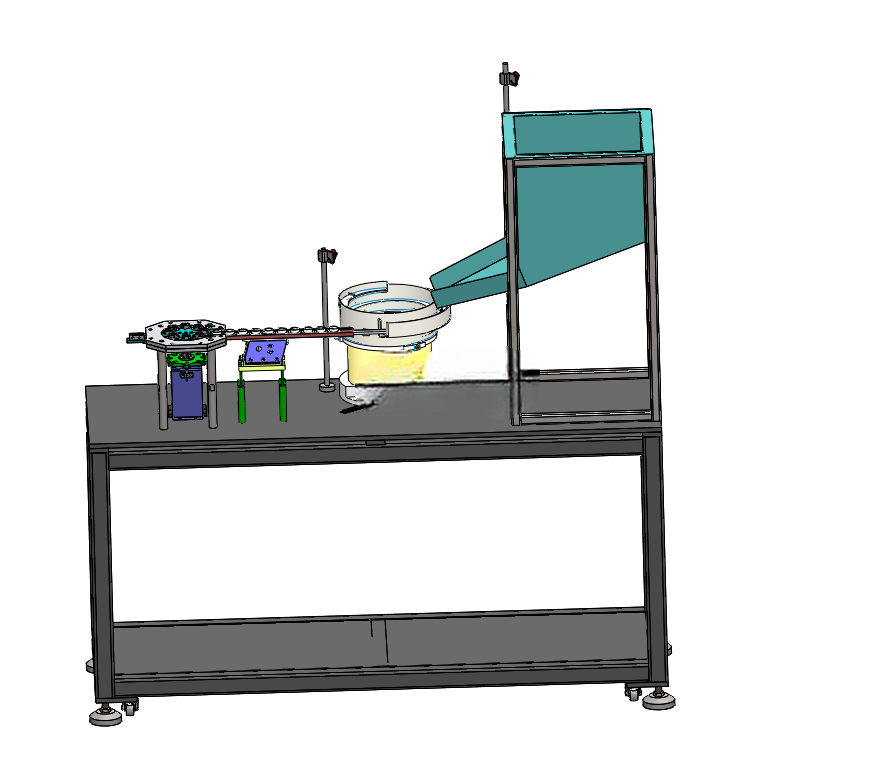

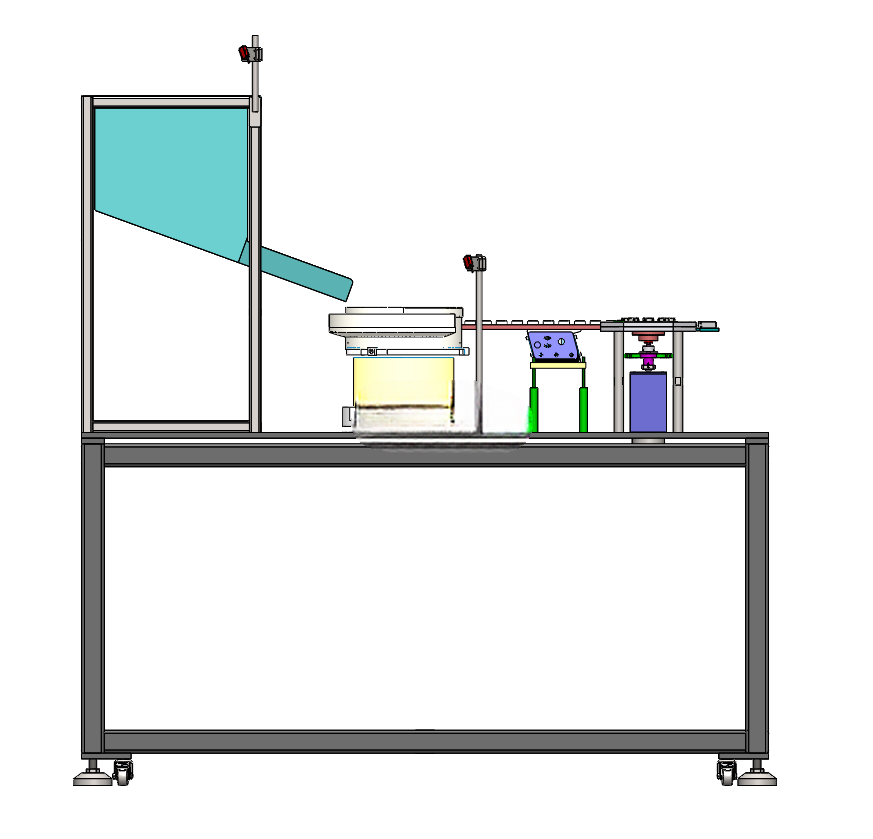

　　结构布置上，整机采用长条形机架承载，左侧设置高位料仓和倾斜导料槽，中部布置振动盘与直线送料器，右侧延伸出分选、检测和出料工位。料仓并非简单箱体，侧板与斜槽角度围绕物料滑落特性展开，目的是在不大幅增加占地的情况下形成足够缓存量，同时避免物料堆叠压实。导料槽出口对准振动盘受料区，补料量可通过闸门、料位信号或人工节奏控制，防止一次性倒入过多造成盘内拥挤、卡料和返料。

　　振动盘部分采用独立支撑和隔振思路，盘面、螺旋轨道、底座减振件与机架之间保留检修间隙。轨道上的挡边、缺口、导向条和剔除位需要根据零件外形调整，使姿态错误的零件在上升过程中回落盘底，只有符合方向要求的零件进入直振。直振轨道与振动盘出口采用微搭接方式，既保证零件平滑过渡，又避免两个振动源刚性相连造成共振干扰。轨道宽度、挡边高度和压条位置围绕典型零件尺寸设定，薄件、细长件和易翻转件可通过更换轨道附件实现兼容。

　　机架台面下方保留电控和气动元件安装空间，台面上各功能模块按物料流向排布。末端工位包含支架、定位块、检测元件安装位、挡料执行件和出料接口，零件到达设定位置后可由挡料针、气缸或拨叉实现单只分离。计数结构布置在装盘或出料路径附近，用于累计通过数量，也可与上游补料、下游包装动作联动。两侧竖向支架用于安装传感器、报警灯或辅助导向件，位置避开振动区域，减少误触发。

　　从安装边界看，设备长度主要由料仓、振动盘、直振轨道和末端分料工位串联决定，宽度受振动盘直径、检修通道和机架脚轮范围影响，高度则由高位料仓及顶部检测支架决定。底部设置可调脚杯与移动脚轮，设备就位后脚杯承托找平，转线时脚轮辅助移位。机架四周应预留振动盘起吊、盘体清理、轨道更换和电气维护空间，后侧不宜紧贴墙面，直振出口与下游设备之间应留出接驳调整段。

　　设计时需要重点处理三类问题。其一是物料桥接，料仓斜角、出口宽度和导料槽落差要避免零件互相咬合；其二是振动传递，振动盘和直振应独立隔振，紧固件采取防松措施，台面避免大面积薄壁共振；其三是节拍匹配，料仓补料、盘内排序、直振送料和末端分料不能只按单一速度堆叠，需要让各段具备缓存和等待能力。对于易划伤表面件，还应在盘面、轨道和落料区考虑柔性衬面，降低磕碰噪声和外观不良。

　　三维结构建模时，机架可采用焊接框架或型材框架组合，台面承担模块安装基准；振动盘、直振、料仓、支架、防护罩和末端执行件分层装配，便于后期替换。导料槽与盘面之间的相对位置要留出调节量，传感器支架采用长孔或可调立柱，方便现场根据零件姿态微调。整体方案突出的是散料整理、定向输送、计数分料和自动供料的连贯流程，适合作为小型零件自动化生产线前端供料单元进行结构参考。
