双通道硬盘摆臂字符识别检测设备

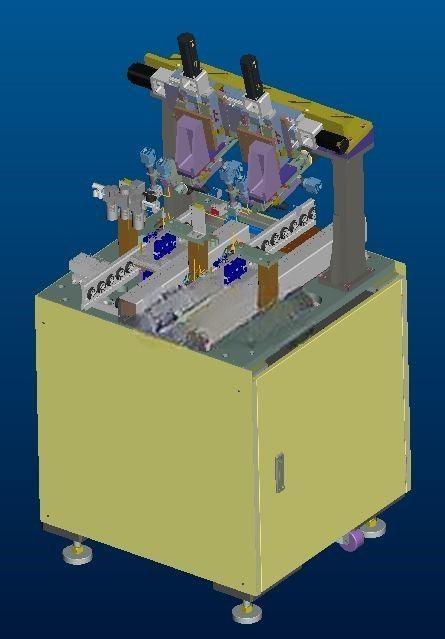

　　硬盘摆臂OCR字符读取工位在硬盘整机组装线里属于典型的精密在线检测环节，摆臂磁头组件在完成磁头粘接、柔性排线压合之后，需要对磁头支架表面激光打标的批次码、序列号做视觉判读，把字符信息绑定到整盘追溯档案里，同时剔除打标缺失、字符错位、污损的不良件。这套设备就是针对该工序开发的双通道在线读码专机，整体采用下柜体加台面作业区加龙门视觉架的三层布局，底部柜体用方管焊接框架外覆钣金护板，柜体高度控制在850毫米左右，台面离地约900毫米，操作人员站在设备前侧即可完成夹具上下料，柜体底部配置可调脚杯加辅助移动脚轮，调平之后脚轮离地，设备整体占地长度约1800毫米、宽度约1200毫米，龙门架最高点距离地面约1600毫米，现场排布时左右两侧各预留600毫米维护通道，后侧预留400毫米走线与排风空间即可对接整线。输送环节采用滚轮式传输机构，台面沿长度方向布置两组平行的输送线体，线体上的定位载具专门适配硬盘摆臂组件的外形，载具上做了仿形定位槽，摆臂放入之后磁头打标面朝上，两侧的弹性压块自动限制工件窜动，双通道模式可以同时送入两个载具，左侧通道完成上料、读码、下料动作的同时右侧通道同步执行视觉拍照，两个工位交替流转，相比单通道结构节拍可以提升近一倍，常规工况下小时产能可以达到600件以上。

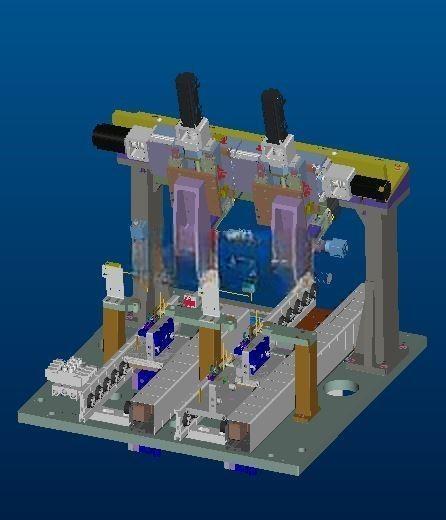

　　视觉检测部分安装在台面后侧的龙门支架上，两套独立的视觉读码单元分别对应两条输送通道，每个单元包含工业相机、远心镜头、环形补光源以及Z向微调滑台，相机安装板通过腰型孔固定在龙门横梁上，调试时可以沿X向、Z向调整拍摄距离与视野范围，光源角度也可以通过侧边的调节旋钮改变俯仰角，针对不同反光程度的摆臂金属表面调整打光角度，避免金属反光造成字符过曝。载具输送到读码工位之后，线体侧边的阻挡气缸先升起截停载具，随后顶升机构把载具从滚轮面上顶起2毫米，底部的定位销插入载具底面的定位孔，把载具重复定位精度控制在0.05毫米以内，保证每次拍照时字符都处于相机视野中心。

　　设备的动作逻辑围绕载具流转展开，人工或者前段接驳台把带工件的载具放到上料端，滚轮线启动把载具向读码工位输送，入口位置的对射光电检测到载具之后PLC计数，双通道各自分配工位，载具到位顶升定位之后相机触发拍照，视觉系统把识别到的字符上传给工厂MES系统，识别合格的载具被放行流向下料端，识别失败或者字符异常的工件，线体在NG出料位设置挡停机构，提示操作人员把不良件取出复检。台面两侧布置了电磁阀组、气动三联件以及走线拖链，所有气管、线缆都沿台面前侧的线槽排布，拖链跟随顶升机构和视觉滑台的动作移动，避免管线长期弯折磨损。

　　下柜体内部分层安装工控机、PLC控制器、开关电源以及气源处理元件，柜体后侧开散热通风孔，正面设置可开启的检修门，日常维护时打开门就可以插拔IO线、更换过滤器滤芯。从结构设计角度看，这套设备没有采用复杂的多轴机器人搬运，而是用滚轮输送加硬定位的方案，一方面控制了整机成本，另一方面滚轮线对载具的兼容性更强，后续换产新型号硬盘摆臂时，只需要更换载具上的仿形定位块、在视觉系统里更新字符模板，不需要改动主体输送和龙门结构，设备的稼动率和换产灵活性都更适配3C硬盘产线多批次小批量的生产特点。建模时整机的输送链轮、滚轮模组、顶升气缸、视觉调节滑台、钣金护板、脚杯脚轮都做了独立装配，干涉检查重点确认了载具流转路径和龙门支架、光源外壳的安全间隙，双通道载具在交汇位置不会发生碰撞，气动元件的安装空间也预留了扳手操作余量，完全满足现场组装、调试以及后期维护的实际需求。
