PCB板CCD视觉检测自动点胶设备

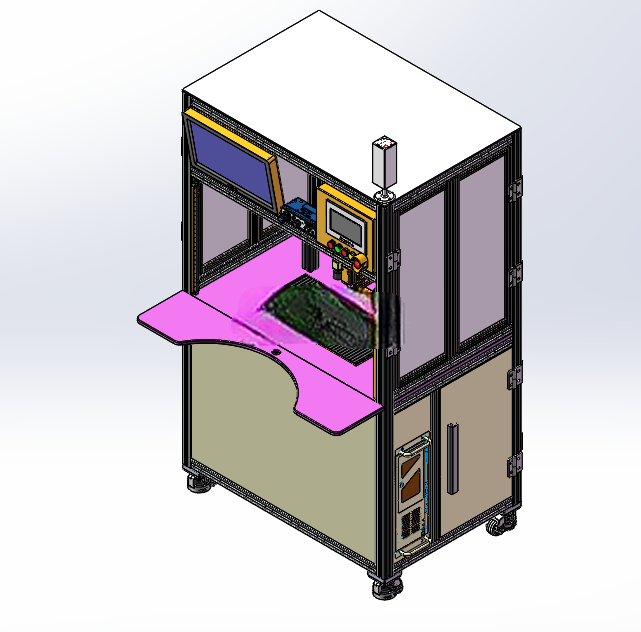

　　这套PCB板CCD自动点胶设备的三维结构，围绕电子组装产线中电路板涂胶、点胶后在线检测的实际工艺需求搭建，整体采用工业铝型材拼装的立式柜式机架，底部配置带刹车的万向脚轮与可调支撑脚，方便在车间内移位后重新调平固定。机架下层为封闭电气柜空间，预留了控制器、驱动器、气源处理元件的安装位，柜门采用钣金折弯成型并加装嵌入式拉手，走线与气路全部沿型材内腔和底部线槽布置，避免外露干涉。

　　从运动结构看，设备核心执行部分由XYZ三轴丝杆传动机构组成。Z轴负责点胶阀的上下运动，可根据不同厚度的PCB产品、不同点胶高度要求调整阀嘴与板面的间距，适配红胶、锡膏、UV胶等多种胶体的涂布工况；XY轴采用丝杆模组结构，相比同步带传动，其定位刚性更强、点胶运行速度快且重复精度稳定，设计点胶精度可达0.05mm，能够满足细间距焊盘、微型元器件周边的精密点胶要求。点胶完成后，工位上方配置的CCD视觉系统会对胶点位置、胶量大小、断胶漏胶情况进行成像检测，把点胶和质检工序整合在同一台设备内，减少工件二次搬运带来的定位误差。

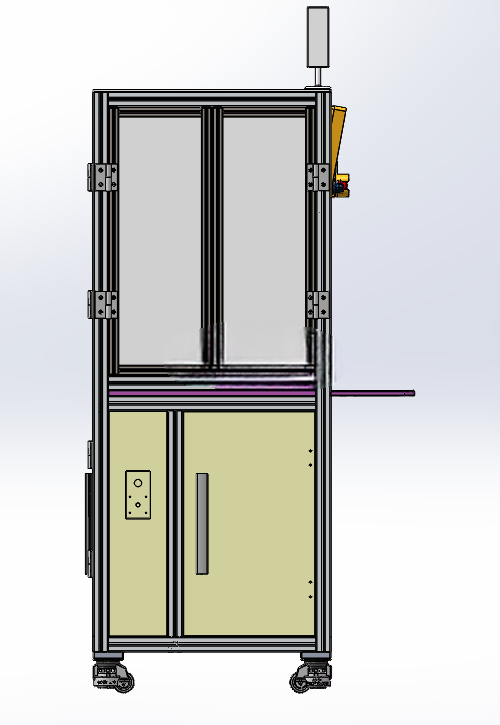

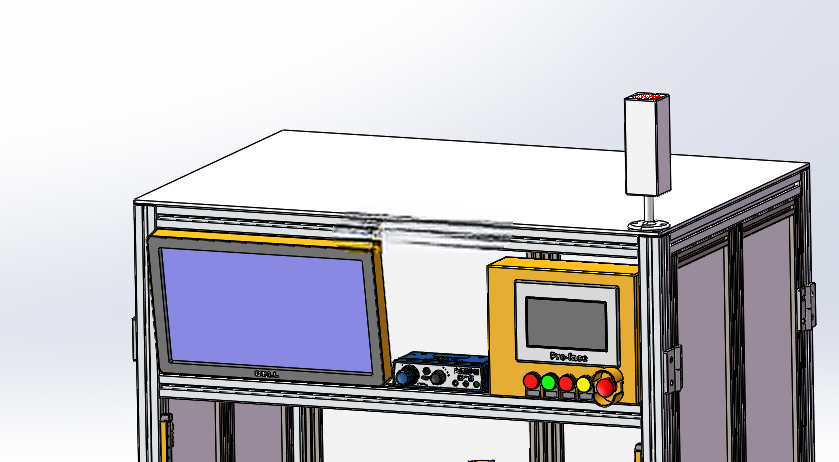

　　在外形与安装边界上，设备上部为半封闭防护区，型材框架四周预留了透明亚克力或钣金护板的安装槽，正面设置可开合的检修门，侧面伸出的输送轨道用于PCB板的进出料对接，轨道高度需与前后段SMT产线或接驳台保持一致；机架顶部预留了三色报警灯的安装杆，用于运行、待机、故障状态提示。建模时需要重点核对三轴模组的行程范围与机架内部净空，保证点胶阀在极限位置不与护板、工件夹具发生碰撞，同时要留出CCD相机、光源的调节空间，方便现场对焦和补光角度调整。

　　实际应用场景多面向消费电子、家电控制板、汽车电子板的批量点胶工序，设备既可以独立上下料作业，也能通过伸出的轨道接入自动化连线。结构设计上把机械运动区、电气控制区、检测区分层布置，下层柜体承重、中层轨道过板、上层执行点胶与视觉拍照，维护时打开柜门即可接触气路和电路元件，日常更换胶阀、清洁镜头也有足够操作空间。整体建模完整还原了铝型材机架、钣金护罩、丝杆模组、点胶阀组件、CCD相机、输送轨道及脚轮等细节，可直接用于设备方案评审、结构干涉检查与选型参考。
