自动上下料腔体气密检测工作站

　　这套气密检测工作站主要面向新能源电池壳体、压铸件、阀体、密封腔体类工件的在线检漏工序，车间布局时需要把工件流转方向、人工或机械手上下料位、检测节拍和周边输送线统一考虑。整机采用框架式平台布置，核心区域围绕压紧、封堵、打标和检测几个动作展开，工件进入工位后先由定位机构约束外形基准，再通过侧向和竖向封堵头对开口、孔位进行密封，随后向腔体内部注入设定压力的气体，由测漏仪依据压力衰减或流量变化判断工件是否满足密封要求。

　　从结构实现看，压紧组件承担工件固定与密封面贴合的任务，设计时要重点控制压头行程、压紧力和压点位置，避免薄壁壳体受力变形造成误判。封堵组件分布在工件多个开口方向，封堵头通常配合弹性密封件使用，导向轴、直线轴承和缓冲限位保证封堵动作重复到位。打标组件布置在检测合格后的流转路径附近，便于对合格件进行标识，减少人工分拣环节。检测组件与气路、传感器、测漏仪连接，管路走向需要尽量短而规整，接头数量和容积变化都会影响检漏稳定性。

　　设备的设计思路不是单纯把气缸和治具堆放在台面上，而是按照工件密封测试的工艺顺序拆分工位。上料区要留出足够操作空间，若对接机械手，需要确认夹爪取放高度、工件姿态和安全围栏边界；若采用人工上下料，则应把按钮盒、光栅或安全门位置纳入人机工程校核。中部检测区承担主要工艺动作，底板需要具备较好的平面度和刚性，封堵力较大时应通过加厚安装板、加强筋或立柱支撑降低振动。下料区与合格、不合格分拣逻辑相关，打标、缓存或移载机构的位置应避免与维护通道冲突。

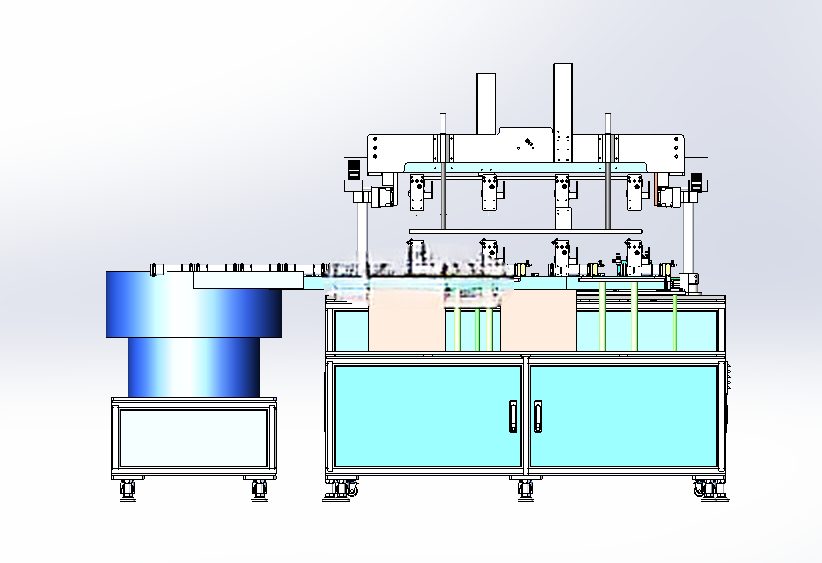

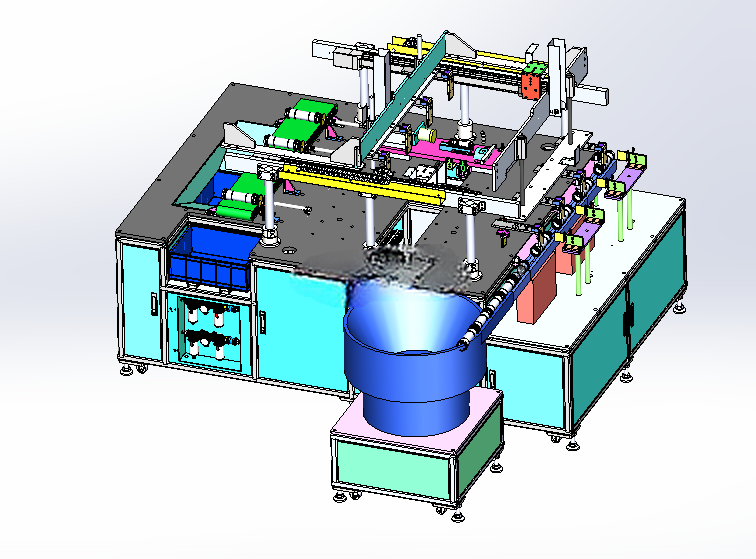

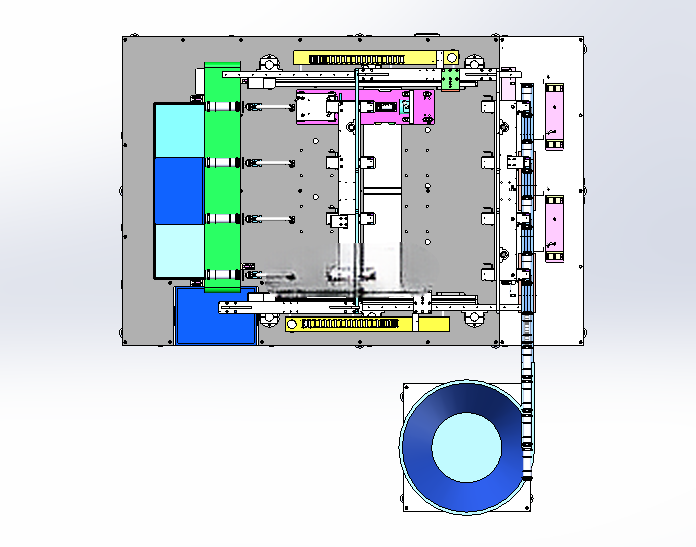

　　外形布局上，工作站主体近似长方形平台，底部由框架和封板构成，台面安装各类执行元件；一侧布置多组竖向封堵与压紧模块，另一侧布置工件定位、移载和辅助检测元件，端部延伸出圆形缓存或转位机构，用于衔接工件流转。安装边界需要预留气源处理件、电磁阀岛、电气控制元件和测漏仪的维护空间，台面前后应保留开门或抽拉维护距离。若接入自动线，还要核对输送线高度、工件托盘尺寸、阻挡定位位置以及设备地脚与地面膨胀螺栓的固定方式。

　　在建模层面，这套结构对非标自动化设计人员有较强参考价值。直线模组、气缸、导轨、滑块、拖链、传感器和封板之间的层级关系比较完整，可以直接用于检查干涉、行程极限和装配顺序。气路元件靠近执行端布置可减少响应延迟，电气线槽与气管分开走线有利于后期维护。对于多品种腔体检测，封堵头和定位治具应考虑快换结构，换型时只更换与工件轮廓相关的密封块、定位销和压头，而主机框架、移载轴和检测系统保持通用。

　　实际调试时，密封检测节拍往往受充气、保压、平衡和判定时间影响，结构设计不能只追求动作速度，还要保证封堵头在保压阶段不发生微量退让。工件支撑点应尽量靠近封堵受力方向，防止悬臂结构产生弹性位移。对易磕碰外观件，压头和定位块可采用非金属材料；对高压或大容积工件，则需增加防护门、排气和安全联锁。整体来看，该设备把自动上下料、密封封堵、压力检测和合格标识整合在同一平台内，适合用于密封性验证工位的方案评估、结构细化和产线布局参考。
