变压器引脚全自动焊锡工作站

　　这套焊锡工作站面向小型变压器生产环节的引脚搪锡与自动焊接工序，常见于电子变压器、电源电感、低频工频变压器的批量加工场景。传统变压器引脚处理多依赖人工手持工件依次沾助焊剂、浸锡、刮除余锡，不仅节拍不稳定，还容易出现引脚挂锡不均、锡尖残留、连锡、烫伤线圈包胶等问题；该设备把上料、输送、助焊剂沾附、锡面处理、焊锡作业整合在同一封闭机架内，用机构动作替代人工重复操作，适合产线旁离线布置或者对接前段组装工位做连续生产。

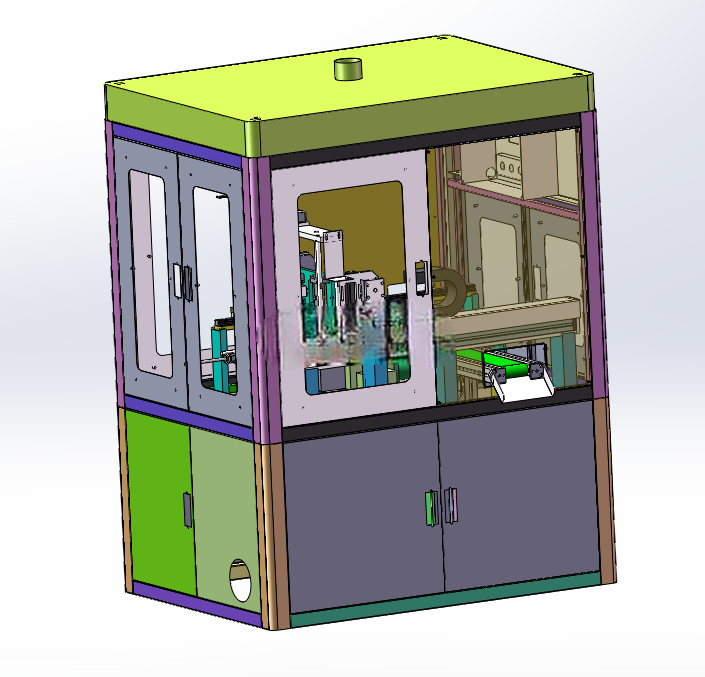

　　从整机布局来看，设备采用框架式封闭柜体结构，顶部为整板封盖并预留排气接口，可直接对接车间排烟管道，把焊锡过程中挥发的助焊剂烟气集中抽走，避免烟气在设备内部沉积污染导轨与传感器。机身四周设置铝型材框架与封板，正面配置带观察窗的防护门，调试时可以开门接近内部模组，正常运行时门窗关闭，既能够阻挡焊锡飞溅，也可以减少外部气流对锡锅温度和沾锡轨迹的干扰。下部柜体用于容纳电气控制元件、锡炉温控单元、气源处理件和线路走线，前侧下部设置双开门维护空间，侧面预留穿线与检修圆孔，现场接入电源、气源和排风管路后即可划定安装区域。

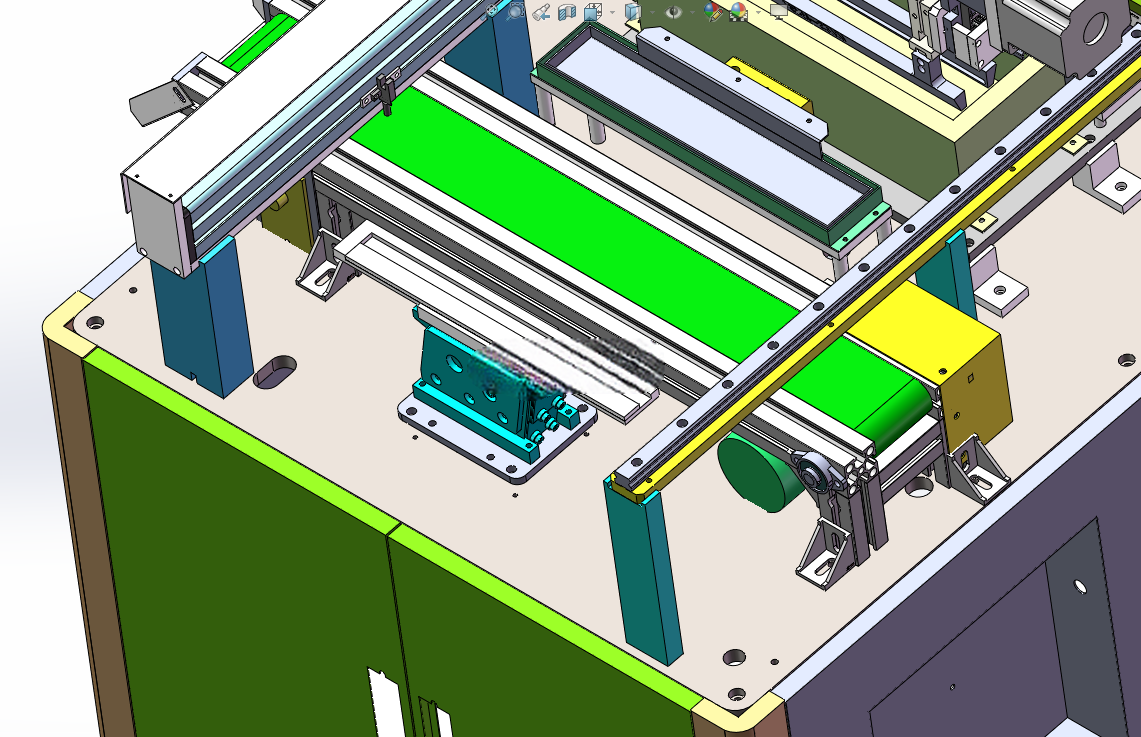

　　工件流转路径围绕输送机构展开。上料机构负责把待加工变压器按固定姿态送入工位，输送模组将工件依次定位到助焊剂工位、刮锡工位和焊锡工位。引脚沾助焊剂时，机构需要控制下压深度和停留时间，既要让引脚下段均匀沾附助焊剂，又要避免助焊剂漫到变压器本体或线圈包覆层。焊锡工位通过升降与平移配合，使引脚以设定角度进入熔融锡面，完成搪锡或焊接动作；锡锅附近配置温控与液位相关结构，保证锡面温度区间稳定。刮锡机构的作用在于定期清理锡面氧化层，把浮渣推离作业区域，使工件接触的始终是洁净锡面，这对减少虚焊、冷焊和锡面不平有直接意义。

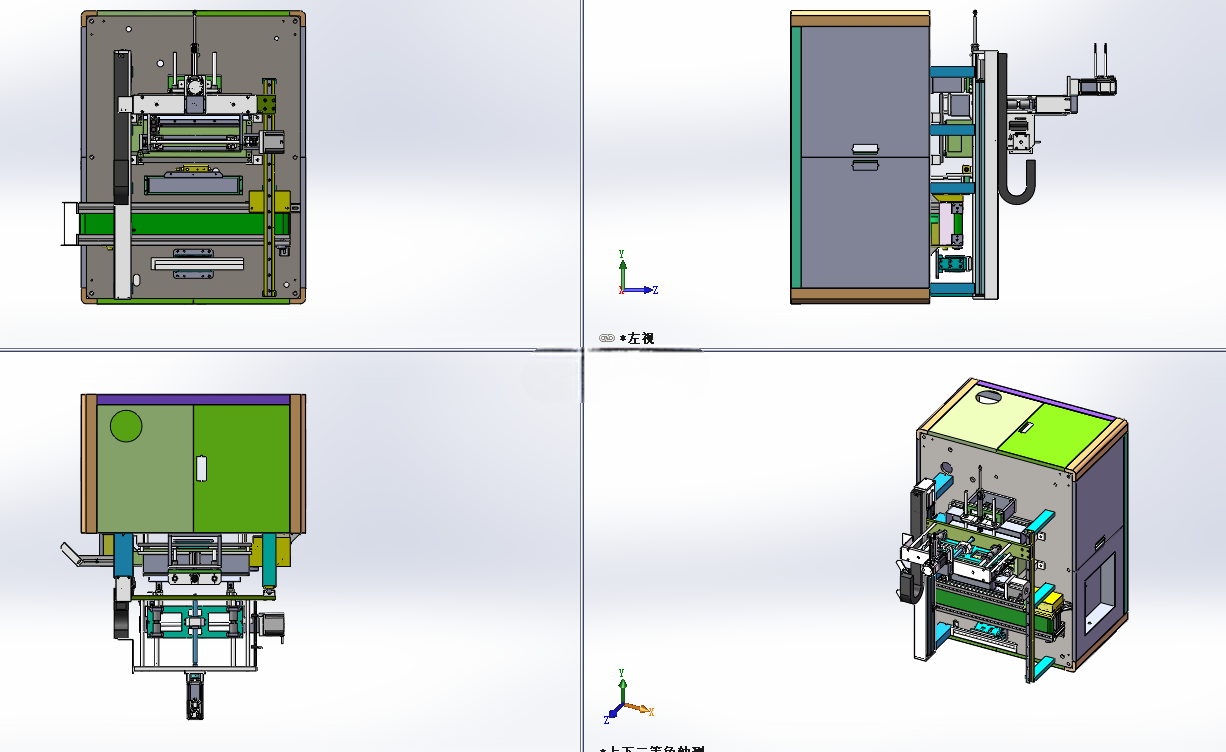

　　结构设计上，各执行模组集中安装在中部工作腔，输送线沿工件流动方向布置，焊锡相关机构靠近便于维护的一侧，锡炉位置与防护门、排风接口形成对应关系。涉及高温的部件与气动、电气元件之间保留隔热距离，线束按动力、传感、温控分区走线，减少高温区域对线缆寿命的影响。运动部分多采用直线导轨、升降滑台和夹持定位组件，工件到位后通过定位块或压紧结构限制位移，保证引脚相对锡面的位置重复一致。观察窗的设置让操作人员不必开门即可确认沾锡深度、工件姿态和刮锡状态，下部柜门则为锡炉清理、助焊剂补充和电气检修提供操作空间。

　　现场布置时需要重点确认设备占地边界、维护门开启范围、上部排风连接高度以及锡炉散热空间。设备就位后应保持机架水平，使输送定位面和各升降模组基准一致；气源压力、抽风流量和锡炉温度需要根据变压器引脚材质、线径及氧化程度进行匹配。若产品规格更换，通常通过更换定位治具、调整输送挡停位置、修改升降行程和各工位停留时间来适配，而不需要大幅改动主机框架。整体结构把高温焊锡、助焊剂挥发、工件搬运和安全防护集中在一个工作站内，既解决了人工焊锡一致性差的问题，也为电子变压器产线提供了可复制的自动化引脚处理单元。
