SMT凸轮式全自动插针装配设备

　　在消费电子与连接器量产车间里，插针工序长期是制约节拍与一致性的关键工位。这套凸轮式插针设备正是针对PIN针、插针类零件的高速自动装配而开发，整机以单台电动机作为唯一动力源，省去了复杂的电控芯片与多轴协同，靠纯机械凸轮时序完成全部插针动作，结构紧凑、调试直观、维护门槛低，非常适合节拍稳定、批量大的SMT后段组装产线。

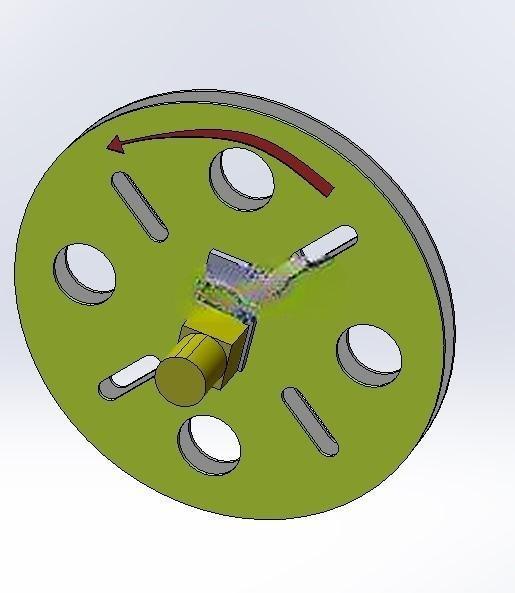

　　从机构原理看，动力经电机传入主轴，主轴上布置的凸轮盘承担了核心的时序分配职能。图中醒目的绿色转盘即为凸轮分度与导向载体，盘面上均布的圆弧槽、长圆槽与圆孔并非随意开设，而是经过运动学反算得到的凸轮轮廓与让位孔位。主轴旋转一周，凸轮从动件便将旋转运动转化为插针模具上针夹的上下往复直线运动：上升段完成取针与对位，下压段将PIN针精准压入塑胶件或载具孔位，回程段则脱离工件并准备下一循环。槽形曲线的升程、回程角与停歇角直接决定了插针的速度曲线与冲击特性，设计时需兼顾快速进给与到位缓冲，避免针体弯曲或工件压伤。

　　转盘上多组径向布置的槽孔对应多个工位或多组从动滚轮，使单轴驱动即可实现分度转位、夹针、插针、顶料等动作的严格同步。这种机械联动的最大优势在于时序由轮廓刚性保证，不存在多伺服轴的插补误差与信号延迟，一旦调试到位，重复精度与节拍稳定性极高，操作工只需启停与补料，对人员技能要求低。

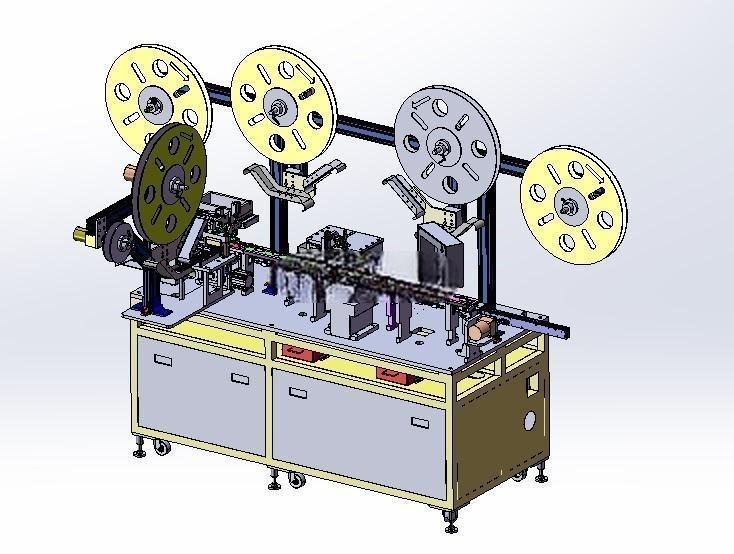

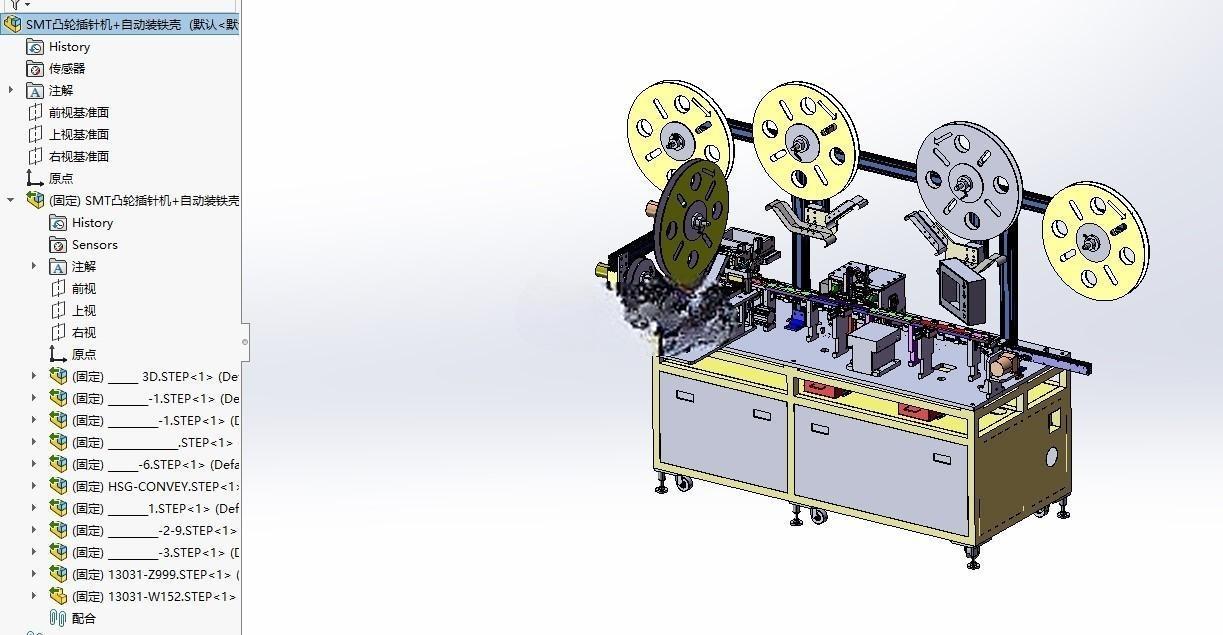

　　在安装边界方面，整机以转盘凸轮机构为中心布局，电机经减速或同步带接入主轴，外围布置针料供料、工件载具与出料滑道。三维建模时需重点校核转盘外径与机架内腔的径向间隙，凸轮从动滚轮与槽面的接触应力，以及针夹下压行程与工件定位面的垂直对中度。主轴轴承座、从动件导向滑块等配合面需预留润滑与拆装空间，转盘上的镂空孔在减重的同时也要保证刚性，避免高速分度时盘面挠曲影响插针深度。

　　设备的实际用途覆盖连接器插针、继电器引脚压装、接插件PIN针植入等场景，可单机使用，也可接驳自动上下料机构组成无人化产线。由于动作全部由凸轮轮廓编程（机械编程），换型时主要更换插针模具与针夹导向件，并微调凸轮停歇位置，适合品种相对固定、产量大的生产模式。

　　从设计思路上讲，这类设备追求的是以最简动力实现最高可靠度：用一台电机、一根主轴、一组凸轮，把复杂的插针逻辑固化进机械轮廓。建模过程中，凸轮槽曲线应优先按运动规律（如修正等速或简谐运动）生成，保证加速度连续、降低柔性冲击；从动件回程需考虑弹簧复位力与惯性力匹配；针夹与模具的对中基准应统一到主轴中心，减少累积误差。整体外形呈圆盘式回转布局，占地集中、受力对称，便于在SMT车间台架或机框内嵌入安装，进出料方向可按产线流向灵活配置。
