光通信双芯片精密银浆固晶粘贴设备

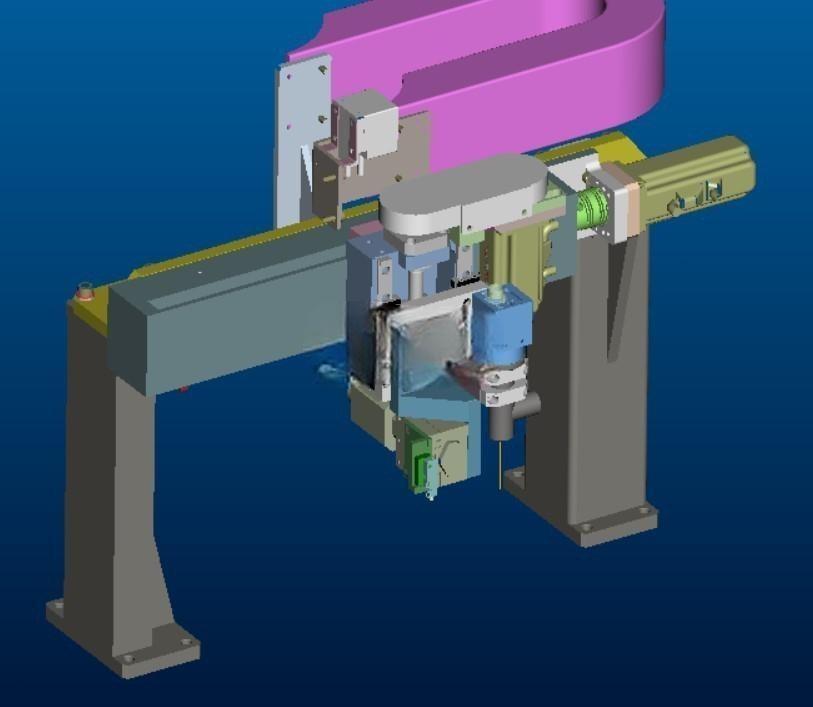

　　这套面向光通信器件封装工序的双芯片粘贴装备，核心解决光敏二极管与激光二极管两类光芯片在同一引线框架载体上的高精度共贴需求，在光模块收发组件、TO-CAN光器件、平面波导分路器封装产线中承担固晶键合前的核心贴装工位作业。产线现场排布时，设备左右两侧分别对接上游弹夹式上料接驳台与下游固化炉进料轨道，整机落地支撑采用双侧门式铸铁立柱结构，立柱底面预留M16地脚螺栓安装孔，横向跨距覆盖1200mm作业幅宽，纵向安装纵深约900mm，顶部走线拖链采用紫色高柔性防护壳体，横梁搭载的贴装执行模组沿X向直线导轨全程移动，作业时无需人工频繁干预框架转运。

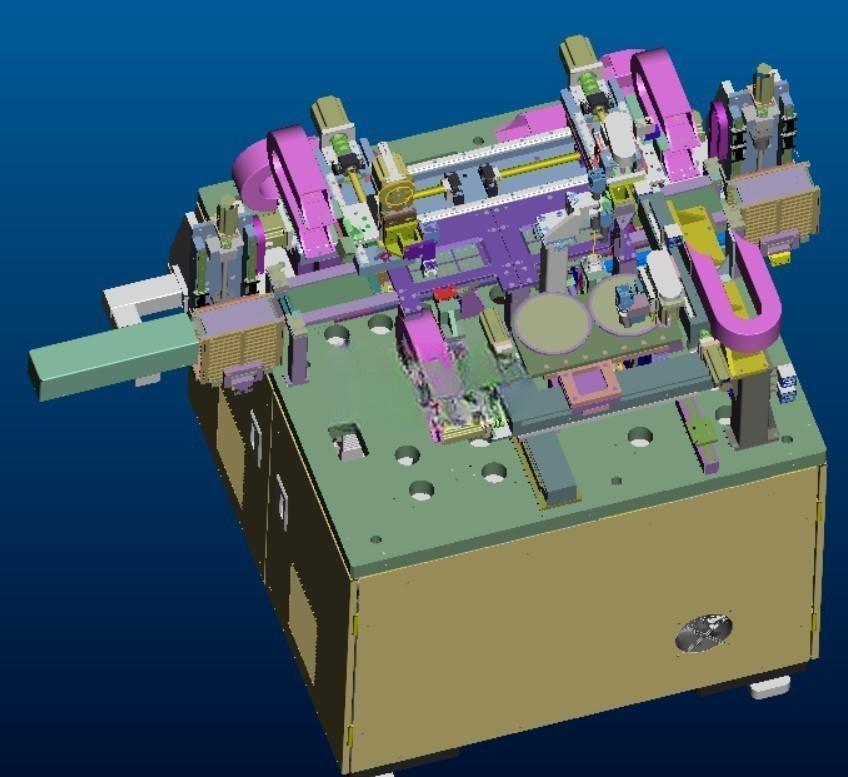

　　设备的作业逻辑围绕双芯片一次进料完成贴装展开：引线框架整叠放置在弹夹料仓内，顶升机构逐片将框架分离推送至定位载台，载台自带真空吸附孔位与XYθ微调基准，框架到位后视觉系统先识别引线框架上的两个键合工位标记点，补偿来料框架的冲压位置偏差；两套独立的芯片供料位分别存放光敏二极管与激光二极管晶圆，取晶摆臂依次从蓝膜上拾取两类芯片，点胶机构先在引线框架对应工位涂布定量银浆，贴装头携带芯片下行完成压合，贴装压力通过微型力控传感器闭环控制，避免芯片受压碎裂。整套机构的贴装精度可控制在正负8微米区间，完全满足光芯片耦合对位的公差要求，不会出现两类芯片贴装位置偏移导致后续光耦合效率不达标的问题。结构设计阶段优先考虑了高速运动下的刚性表现：承载X向模组的横梁采用厚壁型钢焊接后做时效处理，两端固定在门式立柱顶端，抵消贴装头高速启停产生的振动；Z向贴装滑台搭配直线电机与光栅尺全闭环反馈，下行贴装的重复定位精度远高于普通丝杆传动结构；设备侧面布置的电气阀岛与真空发生器统一集成在立柱侧腔，气管与线缆从横梁内部空腔走线，外部仅可见高柔性拖链随动，避免管线外露积攒封装车间的银浆碎屑与灰尘。

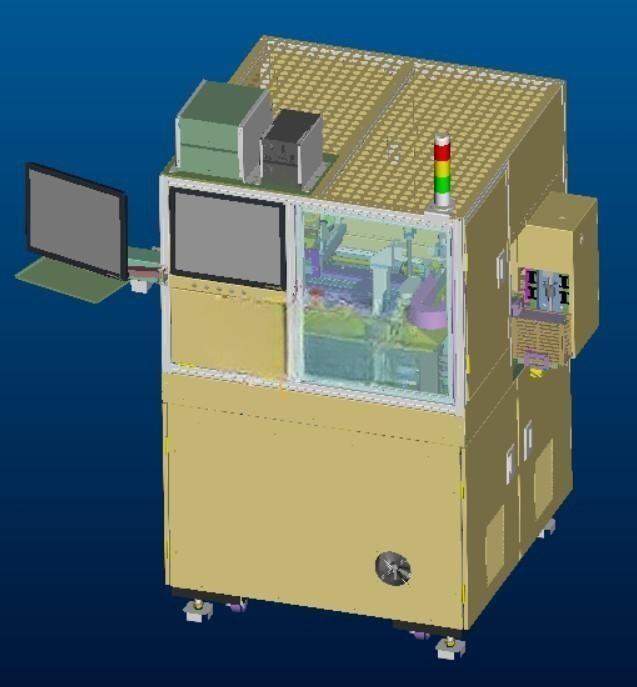

　　弹夹上下料机构的料仓可兼容标准尺寸的引线框架叠料，料仓入口设置防呆导向槽，操作人员更换框架料盒时无需调整导向宽度，换型时间控制在十分钟以内；贴装完成的框架沿出料轨道直接送入后续烘烤固化工位，全程不需要人工接触已点银浆的工件，杜绝人手触碰导致的芯片偏移污染。从建模拆解的结构细节来看，贴装头末端集成了吸嘴更换位、芯片高度检测探针与点胶阀安装位，三个执行元件的相对位置在装配时通过定位销一次性锁定，日常维护更换吸嘴不需要重新校准坐标；设备底部的支撑脚杯可调节水平，在封装车间洁净室地面安装时，调平后整机水平度可控制在0.02mm/1000mm以内，避免地基倾斜影响贴装精度。

　　这套设备区别于普通单芯片固晶机的核心点，是在同一作业循环内完成两种不同光芯片的顺序贴装，不需要两台设备分别完成两次上下料与对位，既减少了引线框架在两次转运过程中产生的磕碰变形，也把两个芯片之间的相对位置公差压缩到同一运动坐标系的精度范围内，大幅提升后续透镜耦合的 Pass 率。整机的运动部件全部做了等动平衡校核，贴装头在1.5g加速度运行时，末端振动幅值小于2微米，不会在银浆未固化时让芯片产生滑移；供晶平台的晶圆环固定结构适配6英寸与8英寸两种蓝膜环，换产不同规格芯片时仅需更换适配环，不需要改动主体机械结构。
