单面双点双头点焊机结构设计

　　这套单面双点双头点焊机主要面向薄板冲压件、钣金组件以及小型金属装配件的电阻点焊场景，常见于家电外壳、汽车零部件、五金支架和电控柜钣金件的生产线旁。设备采用单工位单侧加压的布置方式，两个焊头可在一次工件定位后同步完成相邻焊点的焊锡或电阻熔接，能够减少工件反复翻转和二次对位带来的位置偏差。

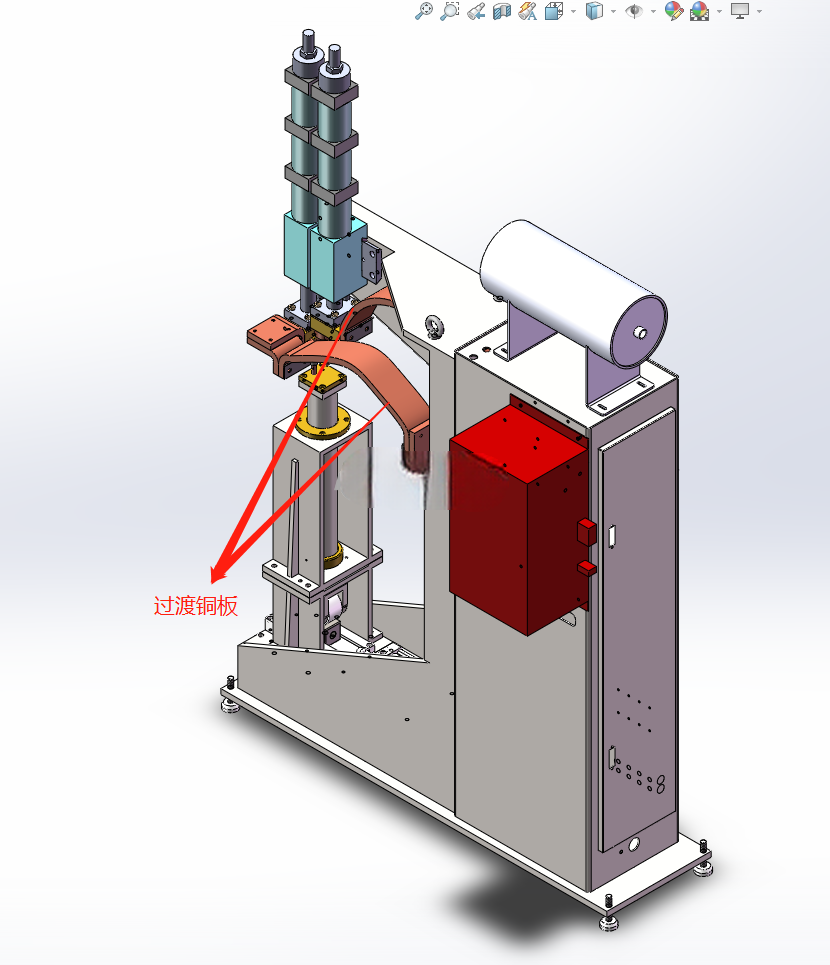

　　从整机结构看，设备下部为箱式机架，内部容纳焊接电源、控制元件、气路组件及冷却相关部件；机架底部设置可调支撑脚，用于在车间地面调平，保证焊头下压时整机受力稳定。上部工作区采用悬臂式开放结构，工件可从前方和侧方送入，适合带折边、局部凸起或形状不规则的钣金件。焊头组件布置在机架上方，通过双组加压单元分别控制电极动作，两个焊点间距可依据产品工艺需求在设计阶段确定，电极下方设置过渡铜板，用于电流传导、电极支撑和焊接回路衔接。

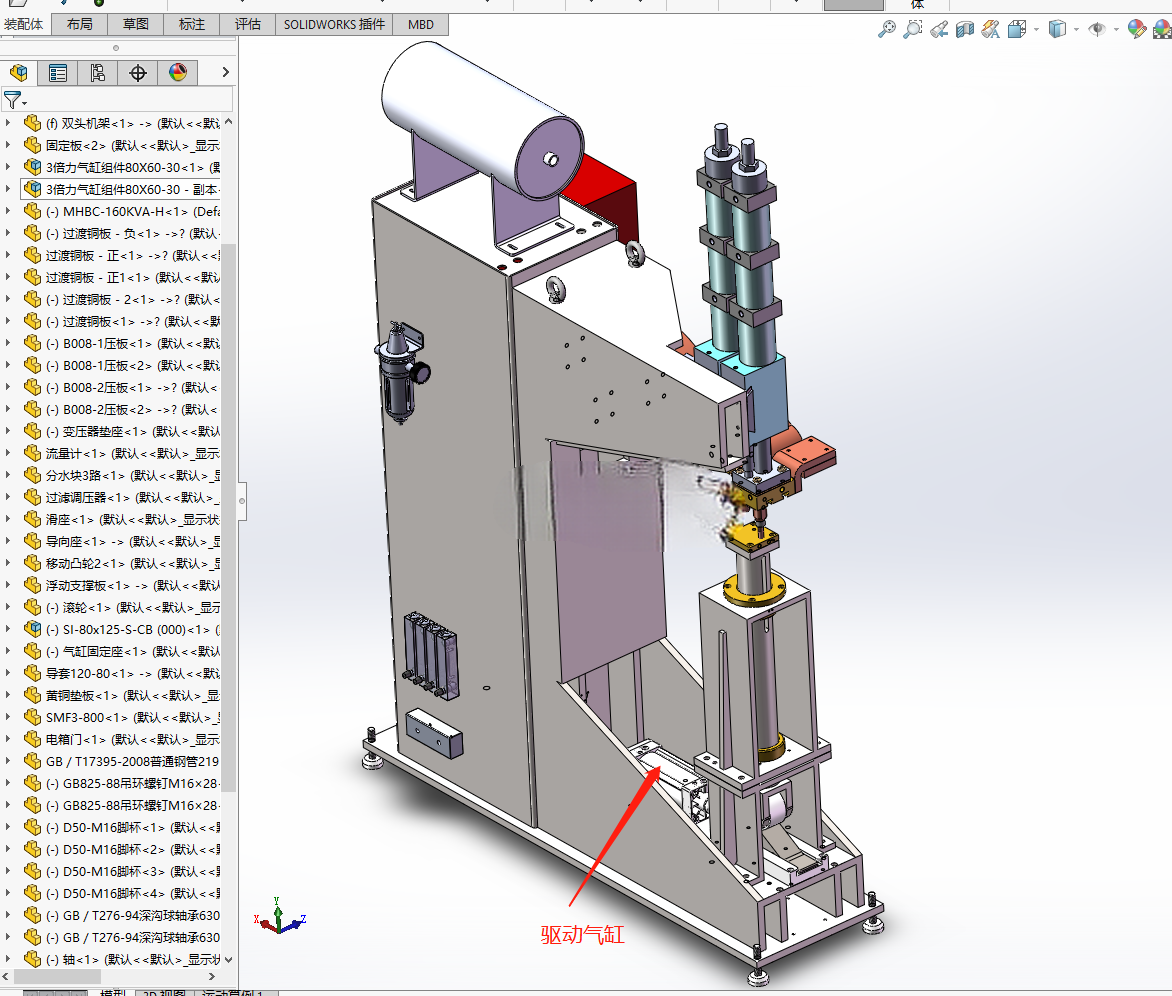

　　该设备的核心动作逻辑并不复杂，但对结构刚性和导向精度要求较高。焊头与过渡铜板连接，焊接时气缸提供垂直方向压紧力，使电极与工件表面形成稳定接触；工件的水平移动和垂直升降则通过气缸驱动配合斜坡结构实现。斜坡机构将直线驱动转化为受控的升降或进给动作，相比单纯依靠多组导向缸堆叠，结构更紧凑，也便于在有限工位空间内布置工件承托和定位件。设计时需要重点关注斜面角度、滑块配合间隙、导向面耐磨处理以及行程终点限位，否则在频繁加压过程中容易出现工件抬升量不稳定、焊点压痕深浅不一致等问题。

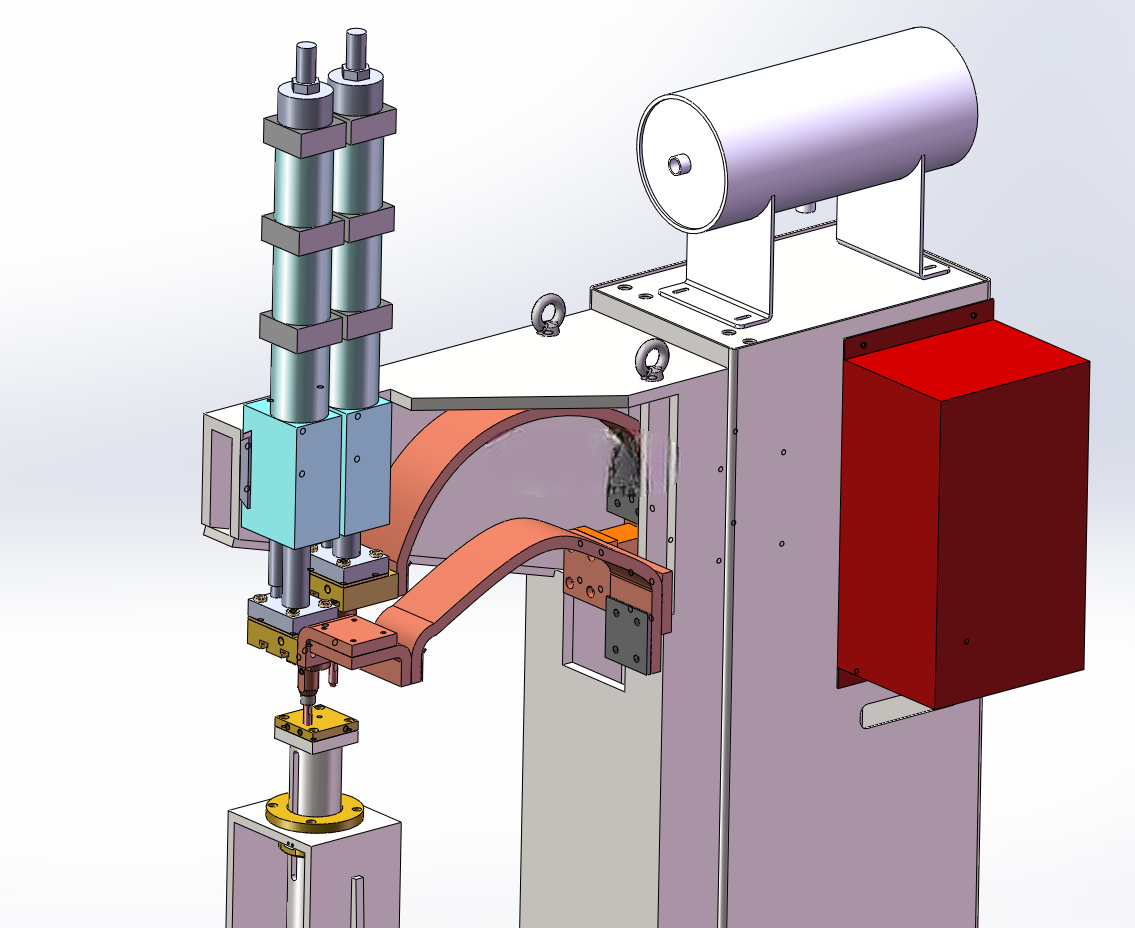

　　在实际选型和建模拆解时，机架部分不能只按外观箱体处理。点焊过程存在瞬时大电流和周期性冲击载荷，悬臂、焊头安装板、电极座以及过渡铜板安装区域都需要具备足够刚度。若机架侧板或上悬臂变形过大，电极会在压紧瞬间产生偏摆，直接影响焊点同心度和表面质量。模型中红色箱体可理解为焊接变压器或电源模块的安装区域，顶部圆筒形部件与气路、冷却或焊接回路相关；这些部件在三维布置时既要满足接线和检修空间，也要尽量靠近焊头，缩短大电流路径，降低回路损耗。

　　工件操作侧保留了较大的开放空间，操作人员可将钣金件放到下电极或定位工装上，由压头完成固定后再启动焊接。对于需要连续生产的场合，该结构也可进一步扩展为带简易滑轨、仿形定位胎具或防错传感器的工位。需要注意的是，双头同时焊接并不意味着两个焊头的受力可以完全忽略耦合关系，电极压力、气缸直径、铰接点位置和悬臂刚度应联合校核；当工件厚度差异较大时，还需在气路上设置独立调压或补偿结构，避免其中一个焊点虚焊、另一个焊点过压。

　　安装边界方面，这类设备属于立式工位设备，前方需预留工件上下料空间，侧面应留出电源箱、气路元件和检修门开启距离，后方则要考虑电缆、冷却水管及排气走线。底部支撑脚需落在平整硬化地面上，若设备安置在流水线旁，还应核对工作台面高度与来料托盘、输送线高度的衔接。焊头区域周围应避免与工件大型折弯边干涉，尤其在设计双头间距和悬臂开口高度时，要同时放入最大工件轮廓、电极修磨空间和人员取放手势空间。

　　三维结构表达上，该模型完整呈现了机架、加压缸、焊头、过渡铜板、斜坡进给机构、电源箱体和外部护罩的相对关系，适合用于电阻点焊设备方案沟通、非标焊装工位布局、机构原理学习以及详细设计参考。建模时可继续细化电极快拆结构、绝缘垫片、水冷接口、铜排连接和防护罩，以便进一步转化为工程图纸和加工装配依据。
