多点龙门式自动排焊专机结构设计

　　该设备面向金属网片、异型线材构件、格栅类工件的批量电阻焊工序，常见于仓储笼、丝网制品、家电骨架、建筑钢筋网以及五金线材加工车间。现场工件往往由多根经线与纬线交叉叠放，焊点数量多、排布规律强，若采用单点人工焊接，不仅节拍慢，而且电极对位依赖工人手感，焊点压痕深浅不一，漏焊、虚焊风险随工件尺寸增大而明显上升。龙门式多点排焊专机正是围绕这一工艺痛点展开，将上料、定位、压紧、多点焊接、出料等动作整合在同一刚性框架内，使成排焊点能够在一次或少数几次循环中完成。

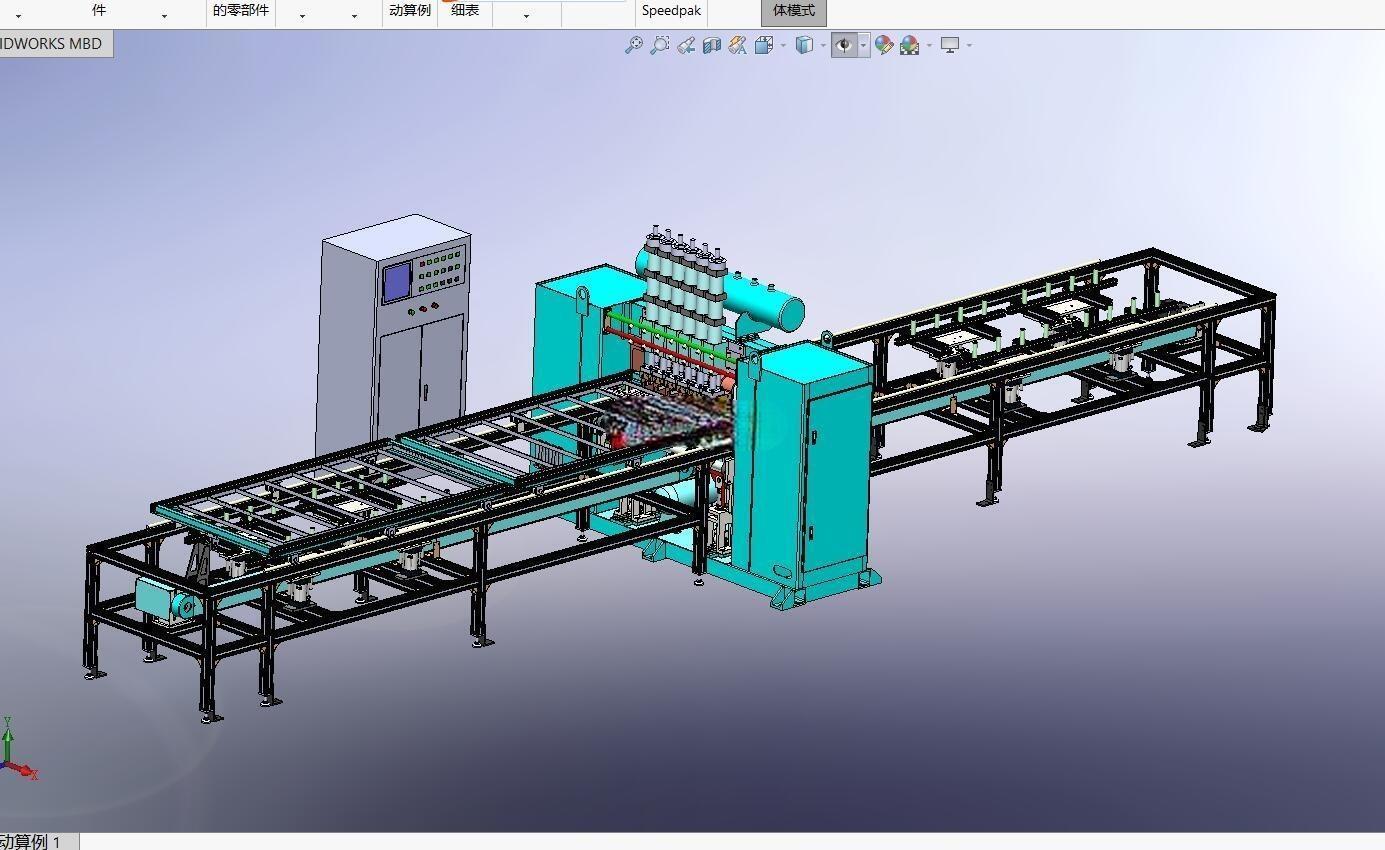

　　从整机布置看，设备采用双侧立式箱体加顶部横梁的龙门结构，两侧柜体既作为防护与安装空间，也承担主受力框架作用。横梁上方集中布置多组焊接气缸或加压执行元件，沿工件宽度方向成排安装，电极组件下行后可同时对多个交叉点施加压力并导通焊接电流。这种多电极并列方案的关键不在简单堆叠，而在于保证各焊点压力一致性、电极对中度以及汇流排电流分配均衡；建模时需要重点核对电极间距、绝缘隔套、冷却水管路和二次导电铜排的空间关系，避免加压过程中电极偏摆或相邻回路干涉。

　　经线导向机构布置在机架前端，是保证长条形线材进入焊接区后间距稳定的基础。导向块、定位槽或梳齿板需要依据线材直径、节距和工件公差设计，过松会造成经线漂移，过紧则送料阻力增大并划伤表面。纵向焊接机构位于经线导向机构正上方，负责沿经线方向完成主要焊点加压；横向焊接机构固定在机架侧方并延伸至后端，用于补充侧边或换向位置的焊接。送料机构置于纵向焊接机构后方，可将待焊线材按设定步距推入工位；纬线推正机构则把横向线材压紧到预定交叉位置，使经纬线在电极闭合前形成稳定接触。

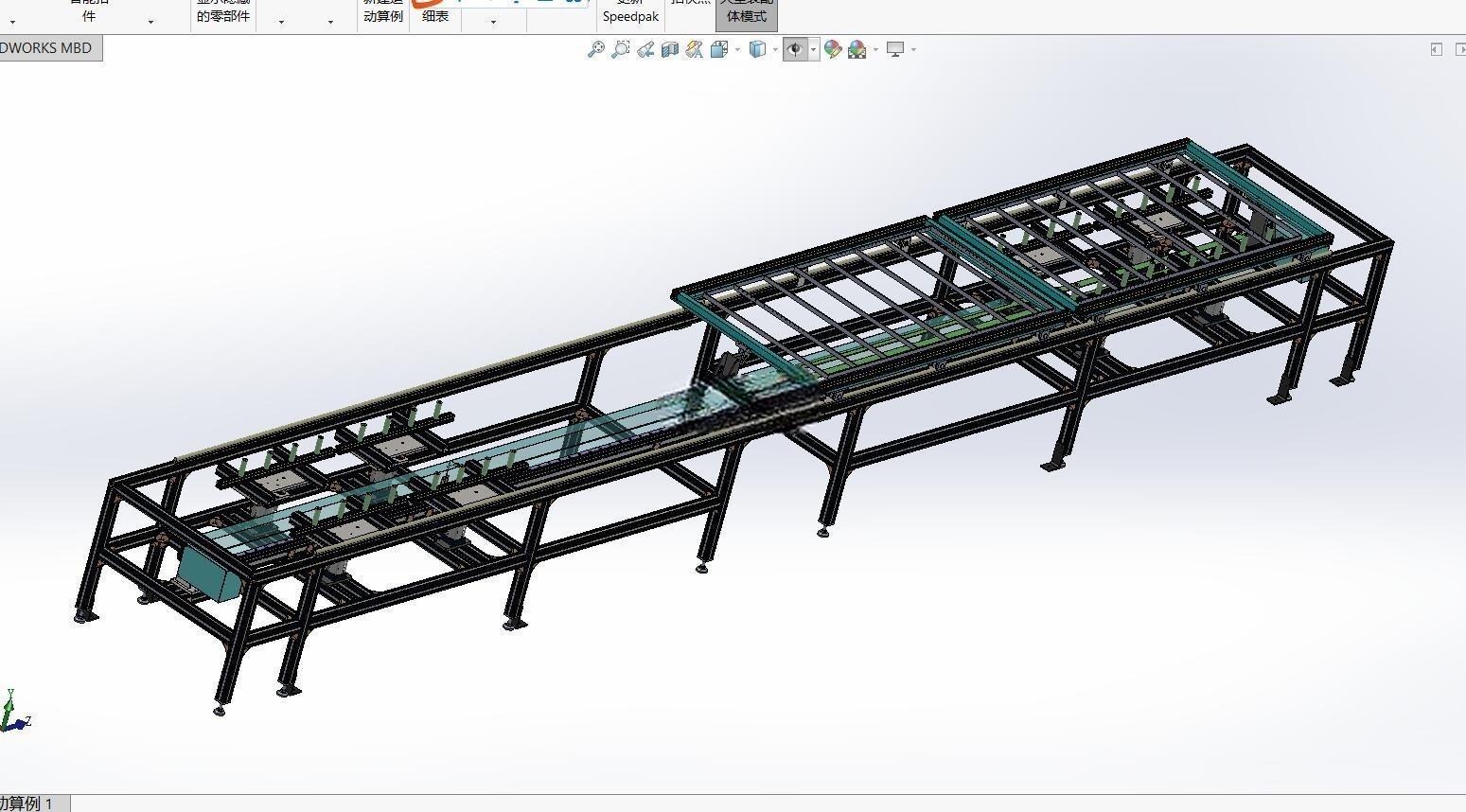

　　导轨与经线牵引机构构成工件移位的核心路径。牵引部件布置在导轨上，带动成组线材按焊点节距步进，步距精度直接影响网孔尺寸。设计时不能只关注导轨名义长度，还要结合滑块承载、牵引夹爪开合、缓冲限位以及维修抽拉空间校核。传动机构位于机架内部，并与送料、推正、焊接动作联动，可通过电机、减速器、链轮、连杆或气缸组合实现顺序控制。整机动作逻辑通常为：工件定位、纬线推送、电极下降压紧、通电焊接、电极提升、工件步进、下一组焊点循环；各机构之间需设置到位检测与互锁，防止电极未抬起时牵引工件。

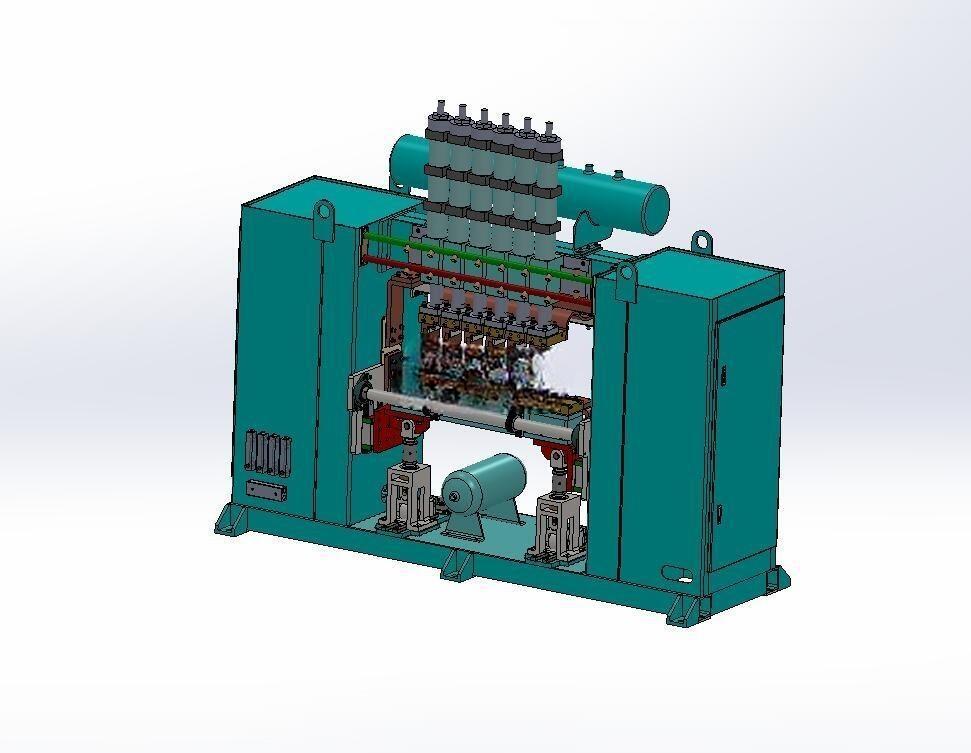

　　机架外形呈宽幅龙门形态，底部设有安装底板和调平支撑，适合在硬化地面或设备平台上固定。顶部横向汇流及加压组件高出主框架，两侧柜体向后延伸，前方保留工件进出与操作维护面。布置生产线时，应在设备前后留出网片送料、成品取出以及电极检修空间；上方需考虑气缸维护、吊装吊钩和通风管路，侧面则要容纳焊接变压器、控制元件、冷却水路与气动三联件。设备工作时会产生焊接电流、加压冲击和冷却水回路，三维布局阶段应把强电回路、气路、水路与控制走线分开，管线折弯半径和接头操作空间也要一并表达。

　　该结构的价值在于把异型排焊从依赖人工技能转变为依赖定位与机构联动。经线导向、纬线推正和多点加压共同保证焊点位置重复，送料与牵引机构减少人工搬运和对位，横向与纵向焊接机构的组合则扩大了工件适应范围。对于结构设计人员，模型中最值得借鉴的是刚性框架、多电极排布、绝缘隔离、导电通路和自动化送料之间的协同关系；对于设备选型人员，则可据此判断工件幅宽、焊点节距、线材直径、生产节拍与车间安装边界是否匹配。
