硅钢片自动压装熔接工作站

　　这套设备面向硅钢片叠片后的自动压装与熔接工序，常见于变压器铁芯、电机定子转子冲片、电抗器铁芯以及精密电磁元件生产线。硅钢片本身薄、叠层多、对位公差紧，单纯依靠人工摆放再焊接，既容易出现层间错位，也会因为热输入过大造成片间短路、翘曲和磁性能下降。设备把上料定位、压紧整形、激光熔接、状态指示和安全防护整合在一个机架内，目标是让叠片在受控压力下完成稳定连接。

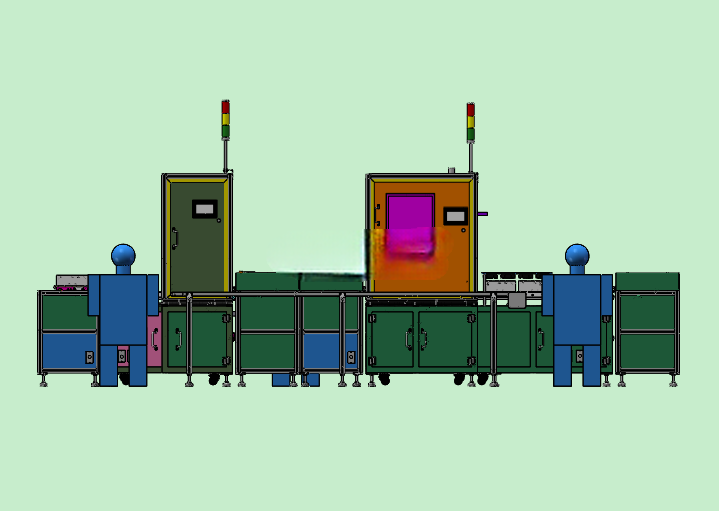

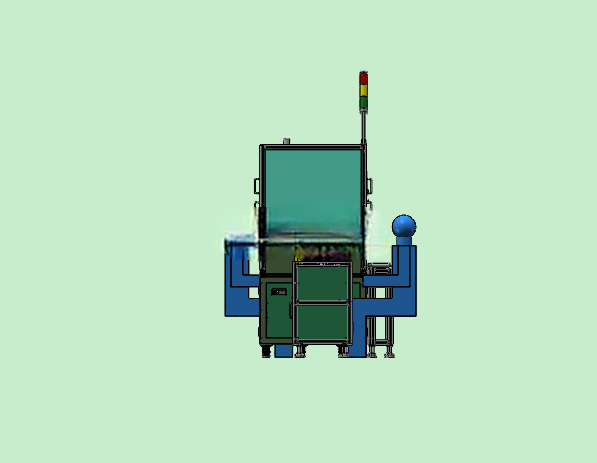

　　从结构布置看，主机采用框架式立柜加工作台的组合。中部为工件作业区，正面设置防护观察窗，既便于操作人员确认压头、夹具和工件状态，也能阻挡激光焊接过程中的杂散反射与烟尘。顶部布置三色警示灯，用于区分待机、运行和异常状态；侧面保留操作与维护空间，底部柜体可容纳电气控制、气源处理、除尘接口及相关辅助单元。两侧蓝色支撑与工作台延伸结构承担夹具、定位块和工件流转的安装基准，整体重心偏低，适合在车间固定就位后长期连续运行。

　　压装部分的设计重点在于压力传递和叠片齐整度。硅钢片叠入定位工装后，侧向与端面基准先限制冲片的平面位置，随后压紧机构沿叠厚方向施加稳定压力。压力不能只理解为“压得越紧越好”：压力不足，片间存在间隙，焊缝成形容易虚接；压力过大，则可能使薄冲片产生塑性变形、绝缘层损伤或局部拱起。实际结构中需要通过压头导向、限位面和弹性补偿来保证压力均匀，使叠片在焊接瞬间保持紧密贴合，同时避免因累计公差造成过压。

　　熔接部分采用激光热源思路。相较传统氩弧焊，激光束能量集中，焊缝窄、热影响区小，焊后变形和烧钨针问题明显减少，这对取向硅钢片尤其重要。设备在建模时需要重点处理焊接头与工件的相对位置、避让空间、烟尘抽排路径以及防护窗视线。焊缝通常沿叠片侧边或指定连接点分布，焊点间距、熔深和压装状态共同决定铁芯叠片的连接强度。结构设计上，焊接执行件周围要留出调整余量，方便根据不同片厚和叠高修正焦点高度。

　　工件边界方面，这类工作站不是单一标准尺寸机器，而是围绕产品族建立的工装平台。工作台面、定位块和压头行程决定可容纳的硅钢片长宽与叠厚范围；机架立柱、横梁和防护板之间的净空决定工件取放方向。布局时应保证人工或机械手能够从正面完成上下料，设备后侧保留检修通道，电缆、气管和吸尘管沿机架内侧走线，避免与运动部件干涉。地脚支撑需要调平并承受压装时的反力，若接入自动线，还应在工作台两侧预留与输送机构对接的接口高度。

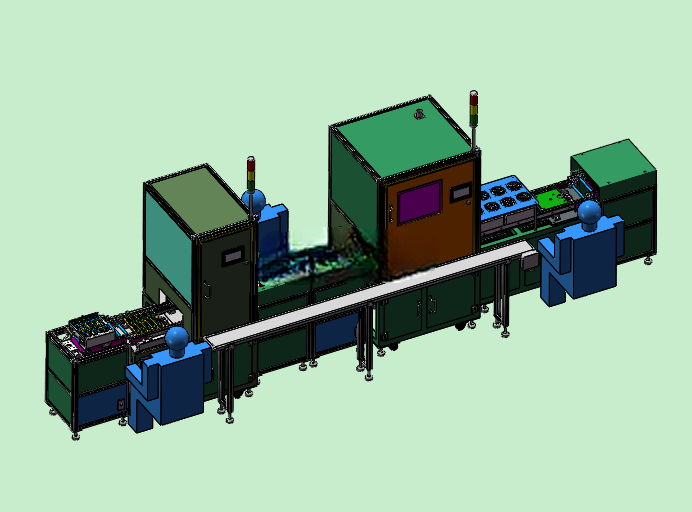

　　从三维建模角度看，该模型适合用于方案评审和结构细化：机架可拆分为方管焊接框架、门板、观察窗、台面、压装组件、焊接组件、警示灯及外围护罩；工装部分应体现定位面、压紧块、导向件和可更换垫块。建模时不能只关注外观，压头运动行程、工件最大轮廓、防护门开启范围、维护拆卸空间都要同步检查。对于电气与气控元件，则应在柜体中预留安装板和走线槽，使设备从视觉模型转化为可指导加工、装配和调试的工程方案。

　　现场使用时，操作人员先将叠片放入定位工装，确认基准贴合后启动循环；设备完成压紧、焊接和保压，再释放工件。若产品规格变化，主要通过更换定位块、调整压头行程和焊接参数来适配，而不需要大幅改动主机框架。这种以稳定机架为基础、以工装和焊接单元为核心的设计方式，能够兼顾硅钢片产品多批次、小批量以及铁芯质量一致性的要求。
