铝条点胶贴合柔性供料工作站

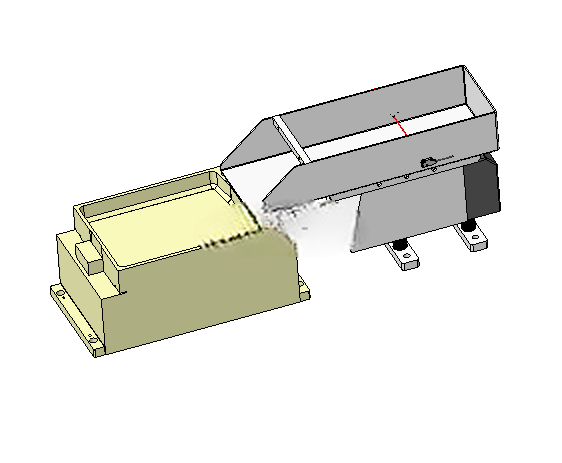

　　这套铝条点胶贴合工作站主要面向细小铝条、薄金属片及类似微型工件的自动上料、定位、点胶与贴合工序，常见于消费电子结构件、小型五金组件、电池连接件、家电内部金属饰条等产线。现场布局中，柔性供料器承担散料整理与姿态初分任务，工件从储料区域进入振动分选平台后，通过频率可调的振动动作使叠料散开、正反面姿态趋于稳定；视觉检测机构对料盘内工件进行拍照识别，判断位置、角度和可用姿态，再由空中机械手完成拾取。

　　方案里配置两套视觉检测机构，并不只是重复布置。第一套视觉通常对准柔性供料区域，用于在杂乱料堆中筛选可抓取工件，输出坐标与旋转角度；第二套视觉更靠近点胶或贴合工位，用于复核工件边缘、胶位基准和贴合目标位置，避免铝条来料尺寸微小差异造成偏胶、漏贴。对铝条这类细长件而言，单纯依靠机械挡边定位并不可靠，料件容易搭桥、重叠或侧立，视觉配合柔性振动盘可以显著降低空抓和误抓概率。

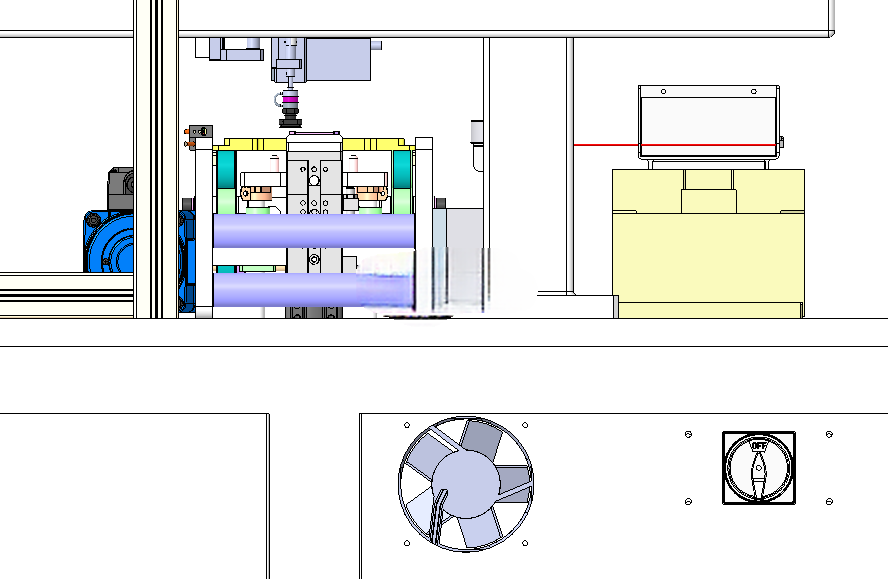

　　双皮带上料机构用于衔接前后工序，既可以把待加工铝条按节拍送入作业区，也可以将完成点胶贴合的组件向后段缓存或下料位输送。设计时两条皮带的速度需要独立匹配：前道供料侧重稳定分隔，后道输送侧重节拍同步；皮带宽度、挡边高度和托板间距要依据铝条长度、厚度及堆叠状态确定。顶升机构在工作站中起到工位切换和精定位作用，当工件到达指定位置后，顶升板从输送面下方抬起，使工件脱离皮带摩擦面，再靠定位销、仿形槽或压紧块限制自由度，这样点胶和压合时不会受到皮带跳动影响。

　　空中机械手采用架高布置，目的在于减少地面占用，并让抓取路径覆盖柔性供料器、视觉拍照位、点胶位和贴合位。对于微小工件，末端执行器不宜只按理论吸力选择，还要结合铝条表面平整度、重量和节拍考虑吸嘴直径、缓冲行程以及真空破坏方式。若工件过薄，单一大吸嘴容易吸起多件；若吸嘴过小，又可能在高速移动中因漏气掉料。实际建模时需要把机械手横梁、Z轴行程、吸嘴安装板以及相机支架一起纳入干涉检查，尤其要确认机械手在供料盘边缘和顶升机构上方的最低安全高度。

　　点胶贴合部分的核心不是单纯把胶液涂到工件上，而是保证胶线位置、胶量和压合间隙一致。铝条表面往往较窄，胶路偏离边缘后会产生溢胶或粘接强度不足；因此点胶阀、工件定位槽和压合头需要共用同一基准。结构设计中可将点胶工位与贴合工位分开，机械手先把铝条放到定位治具，点胶阀按视觉补偿后的坐标运动，随后另一工件或配对铝条由机械手取放至压合位置，压头以限定行程下压，避免硬碰撞造成薄件变形。

　　从安装边界看，柔性供料器与振动控制单元需要预留减震空间，底部支撑脚应落在稳固机架面上，周围不宜紧贴其他振动源；双皮带机构两端要留出主动辊、张紧轮和维护拆卸空间，皮带侧边与机架护罩之间保留调整余量；顶升机构下方需布置气缸或凸轮驱动件，并预留传感器接线与气管走线空间；视觉相机上方和侧方应避免强光源直射，必要时增加遮光板，以保证图像阈值稳定。

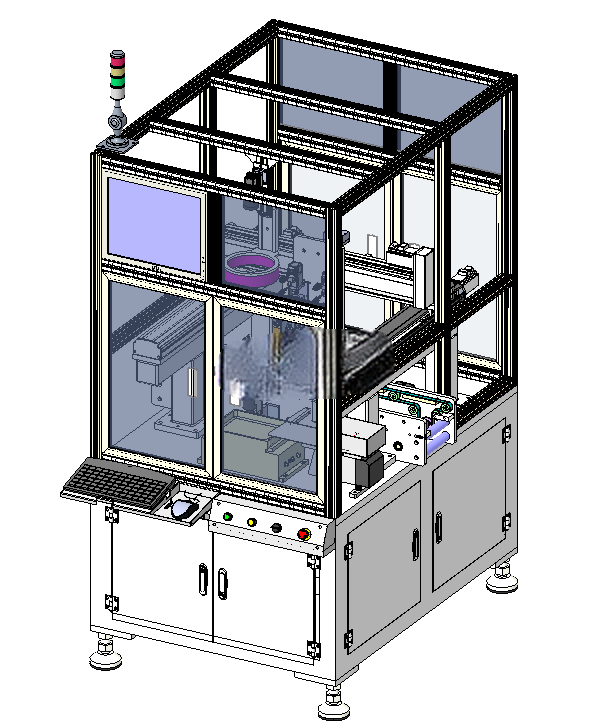

　　三维结构展开时，建议先按工件流向建立工位中心线，再分别放置供料器、皮带、顶升定位、点胶头、机械手和视觉支架。细长铝条的治具开口不宜照搬工件名义尺寸，应按来料公差放入合理导向倒角；输送侧板与料件之间保留微小间隙，既防止卡料，又避免翻转。整机机架可采用标准铝型材与钣金护罩组合，内部电气阀岛、真空发生器和控制器集中布置在维护侧，操作侧只保留必要的上料盒和出料通道。

　　对结构工程师而言，这类设备的难点在于把散料处理、精密定位和高速抓取放进同一节拍。柔性供料解决的是“来料无序”，视觉解决的是“位置不确定”，顶升与治具解决的是“作业时不动”，双皮带解决的是“工序间连续流转”。建模过程中标准件按实际选型处理，气缸、导轨、吸盘、皮带轮、传感器和紧固件均保留真实安装关系，便于后续做干涉检查、行程校核和采购替换。整站适合作为微小金属件点胶贴合设备的方案参考，也可在更换供料盘、治具和吸嘴后，扩展到塑料片、端子片、小支架等类似零件的自动装配场景。
