货车底板支架自动焊接工装线

　　这套三维结构面向货车货箱底板及支架类长梁构件的批量焊接工序，核心解决人工拼焊时定位基准分散、长件变形难控、焊点一致性差的问题。现场布局沿工件长度方向展开，主体由型钢焊接工作台框架、多组纵向定位梁、侧向压紧机构、端部挡料组件以及配套地轨和焊接执行单元接口组成，整体呈长条形流水线布置，适配货车底板这类大尺寸、多横梁、多支架点位的构件生产。

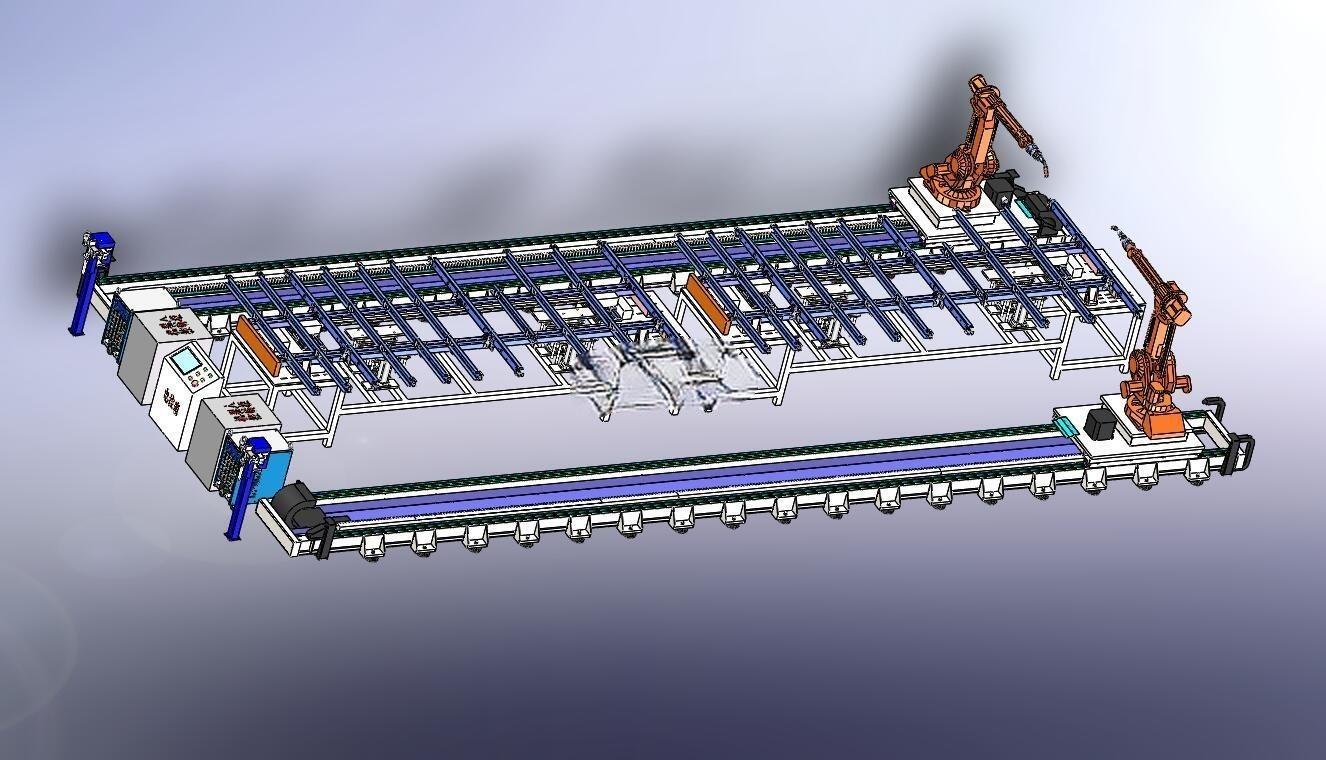

　　从实际用途看，工件上料后先由工作台面的基准块确定底板平面位置，纵向布置的定位梁对应货箱底板下方的加强梁和支架安装位，操作人员或上料机构将纵梁、支架按挡块位置摆放，侧向气缸或手动夹钳依次压紧，避免焊接过程中因热应力造成构件移位。焊接执行部分可沿地轨移动，对长焊缝和分散支架焊点进行连续或分段作业，地轨方向与工件长度方向一致，能够覆盖整段底板范围，减少机器人反复移位和人工翻转工件的频次。

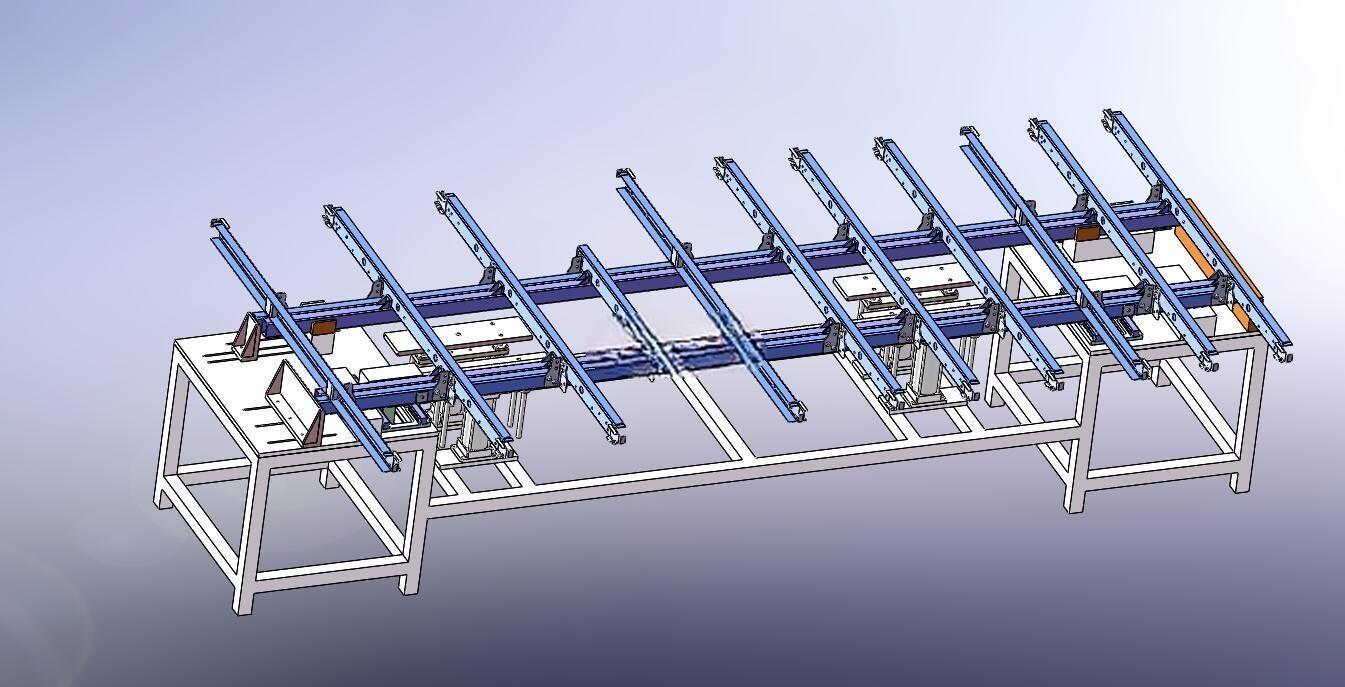

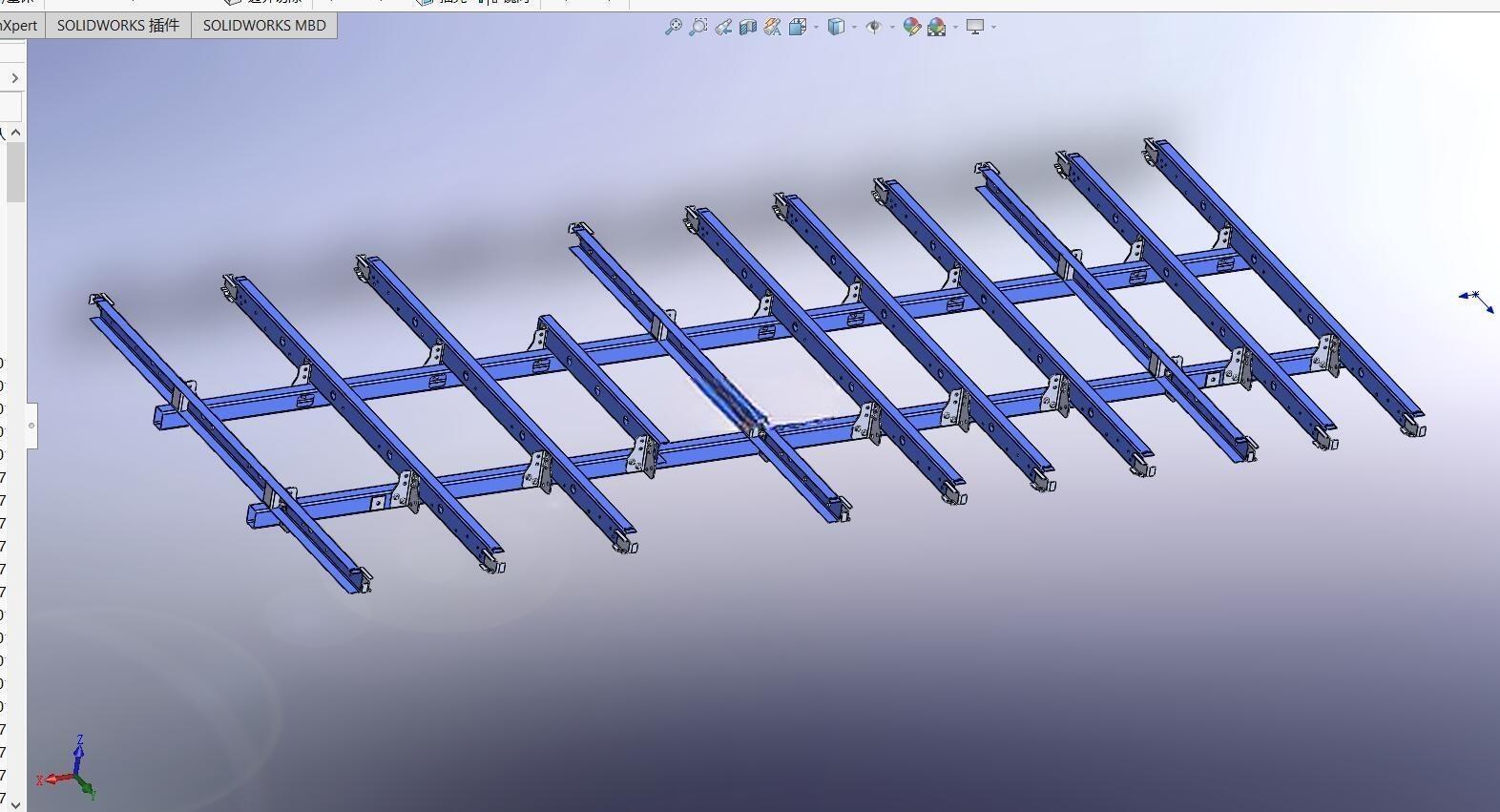

　　结构设计上，工作台框架采用矩形管拼焊，腿部分布在两侧并设置斜撑和横向连梁，保证长台面在满料状态下的刚性。台面并非整块封闭钢板，而是由多块安装基板和让位空间组合而成，这样既便于夹具按不同车型底板孔位调整，也为焊枪下行、支架背面避让、线缆气路布置留出空间。蓝色长梁部分承担定位和压紧导向功能，梁体通过支座与台面连接，部分支座设计成可滑移或可换型结构，当货箱宽度、横梁间距发生变化时，可沿T型槽或导轨方向重新固定，不必整体重做台架。

　　端部和侧向的定位组件承担粗定位与精定位双重作用。端部挡块用于限制底板长度方向窜动，侧向推紧机构消除板件与基准梁之间的间隙；针对支架类小件，台面上设置独立小夹具和支撑块，使焊缝附近始终有刚性约束，降低焊后角变形。焊接区域附近的面板预留了焊渣清理空间，支撑腿下方留有叉车或调整垫铁安装边界，方便设备进场就位和后期水平校准。

　　外形边界方面，该线属于长尺寸工位装备，长度方向明显大于宽度和高度，布置时需在两端预留上料、出料和检修空间，侧面保留人员操作、夹具开合以及气电管线维护通道。地轨安装对地面直线度和水平度要求较高，基础应能承受台架、工件及焊接执行机构的联合载荷。工作台高度按人工摆料和焊枪可达性综合设定，过高会增加长板上料难度，过低则影响底部支架焊接姿态。

　　建模时需重点表达框架焊接关系、夹具运动包络、定位梁间距、地轨安装面以及工件与工装的配合状态。对结构设计人员而言，这类设备的关键不在复杂外观，而在基准统一、压紧可靠、换型方便和焊接热变形控制；通过三维装配可提前检查纵梁定位件与货箱底板的干涉情况，核对焊枪沿地轨行走时与夹具、压臂的安全距离，也能为气路布置、夹钳选型和现场安装提供直接依据。
