双工位头尾架变位焊接工作站结构

　　这套头尾架式焊接变位工作站主要面向长框架、长梁、管架类工件的自动化焊接场景，常见于工程机械机架、农机结构件、仓储物流货架、车辆副车架以及钢制门窗框架的批量生产。工件长度方向尺寸较大，若采用人工变位，需要行车反复翻转、找正、垫平，不仅占用吊装资源，也容易使焊缝处于平焊以外的不利姿态。该结构通过两端箱体夹持工件并同步回转，把长工件的环缝、角焊缝逐步转到便于机器人施焊的位置，从而减少人工翻面和二次装夹。

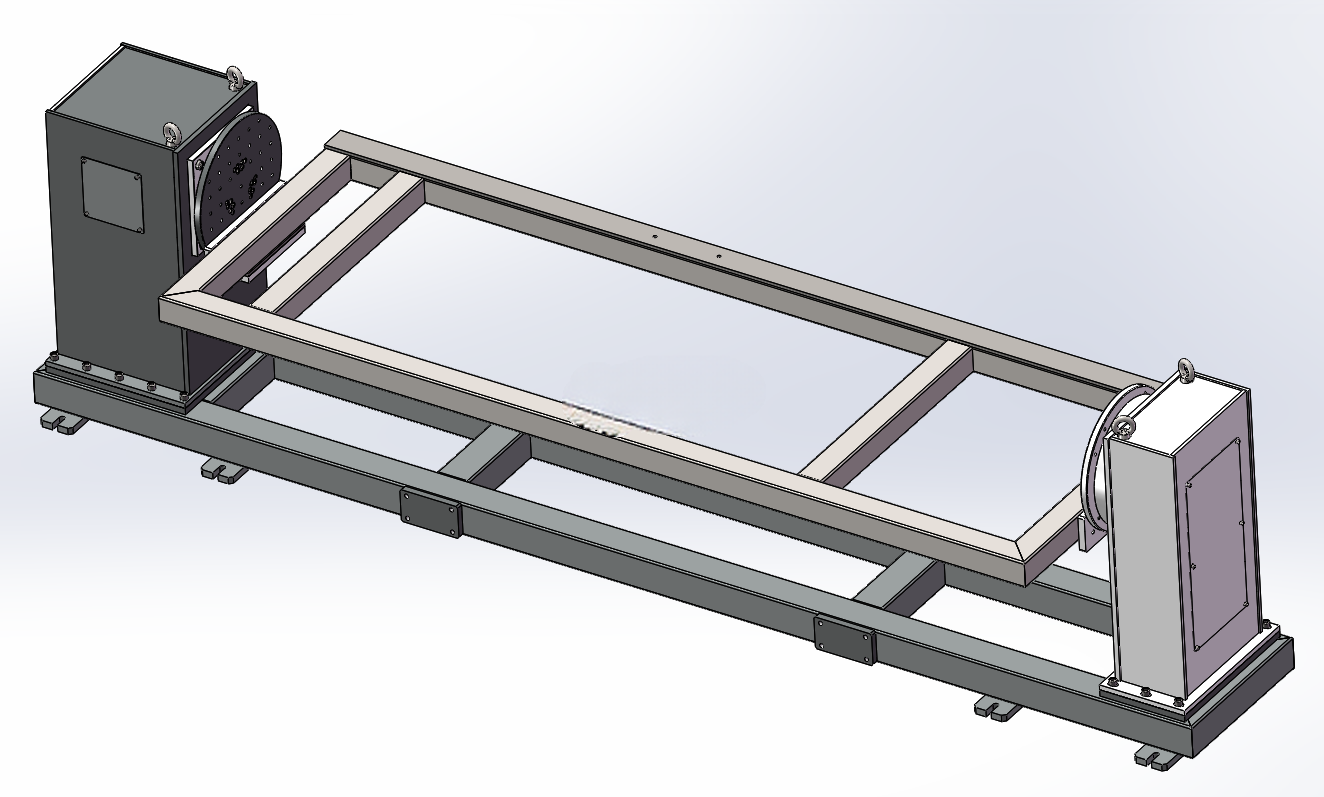

　　从布置上看，设备由驱动端箱体、从动端箱体、长底座、工件支撑框架及端部回转盘组成。驱动端内置回转动力和传动部件，外侧箱体承担防护与安装基准作用；从动端配置回转轴、轴承支撑和张紧或定心结构，用于承受工件重量并保持回转中心一致。两端箱体安装在同一根长底座上，底座采用型钢焊接框架，下部设置可调脚座或固定压板，便于在车间地面找正后锚固。长底座并非单纯平台，它还承担两端同轴度、设备刚性和焊接反力传递的作用，因此在建模时需要重点控制驱动端与从动端轴线的同心关系。

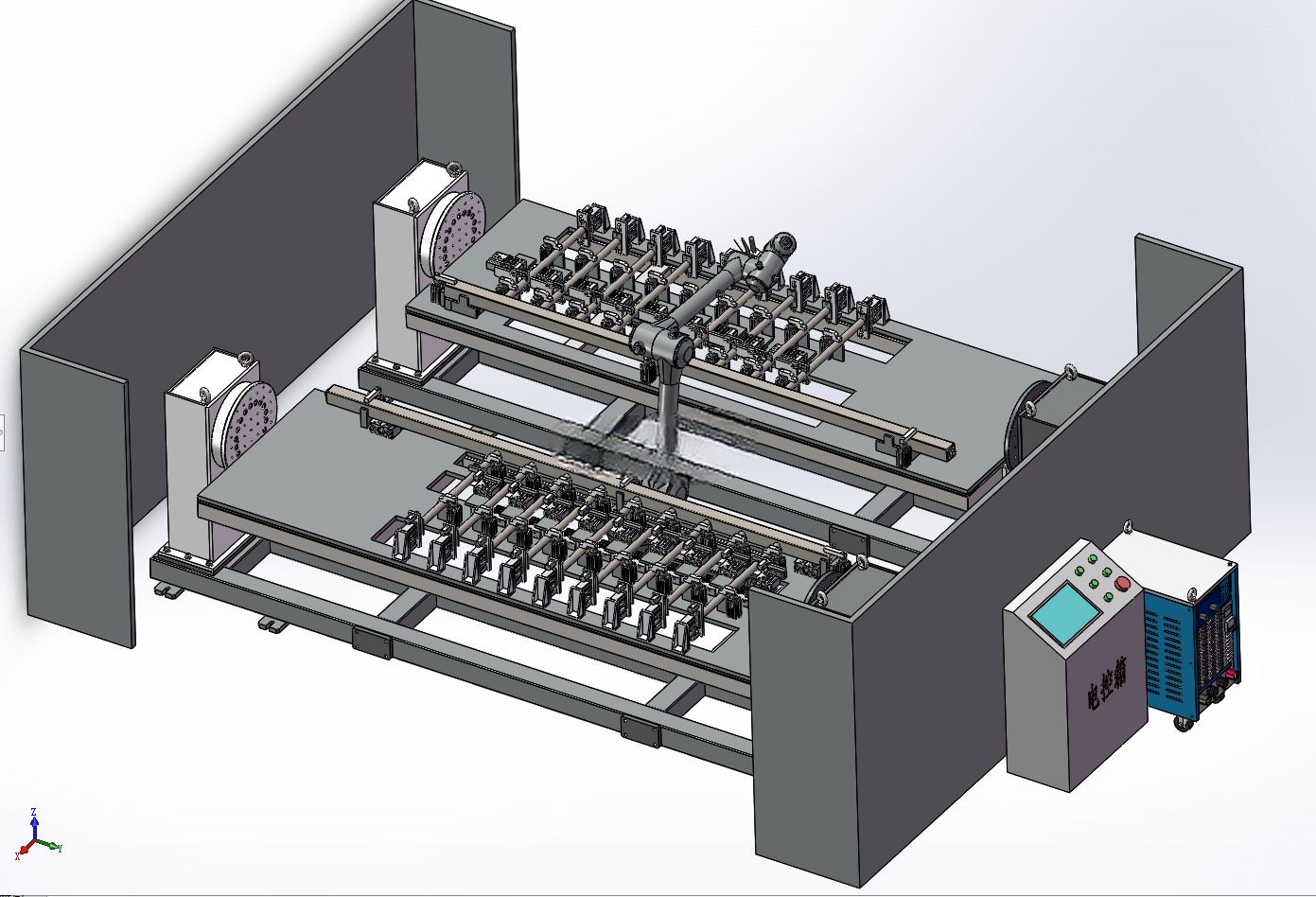

　　实际使用时，工件先固定在中间的框形夹具或支撑梁上，两端回转盘通过定位面、压紧块或快速夹具与工件连接。驱动端带动工件绕水平轴翻转，机器人可在侧面或外部安全区域完成焊接。对于对称布置的两条长焊缝，变位机能将焊缝转到船形焊或平角焊位置，使焊枪姿态更稳定，熔池成形更易控制；对于端部连接板、加强筋和支座类焊缝，也可按焊接顺序分段回转，避免焊工在高位、仰位或狭窄空间内作业。

　　结构设计的核心不在外观，而在刚性、回转精度和装夹边界。长框架工件自重加上焊接热变形，会对两端轴系形成弯曲载荷，因此端部箱体、回转盘连接螺栓、轴承座以及底座主梁都需要按工件最大重量和偏心距校核。若工件重心偏离回转中心，驱动端还要承受偏载力矩，选型时不能只按工件总重量估算，应把夹具重量、工件重心偏移、加速回转惯性和焊接冲击一并考虑。从动端通常需要设置可靠的锁紧或阻尼结构，防止焊接过程中工件自由晃动；在需要高精度停位的工位，还可增加制动、检测开关或伺服反馈。

　　底座框架采用矩形管或型钢拼焊的形式，横向支撑梁把两根纵向主梁连接起来，形成抗扭箱体式骨架。底部支脚位置应尽量靠近载荷传递路径，避免设备受压后出现局部翘曲。两端箱体与底座之间建议设置加工基准面或装配定位键，现场安装时先拉钢丝或用激光仪器校正两轴同心，再紧固螺栓。若两端不同轴，长工件回转时会产生附加弯矩，轻则引起焊缝位置偏差，重则造成轴承发热、驱动过载和夹具变形。

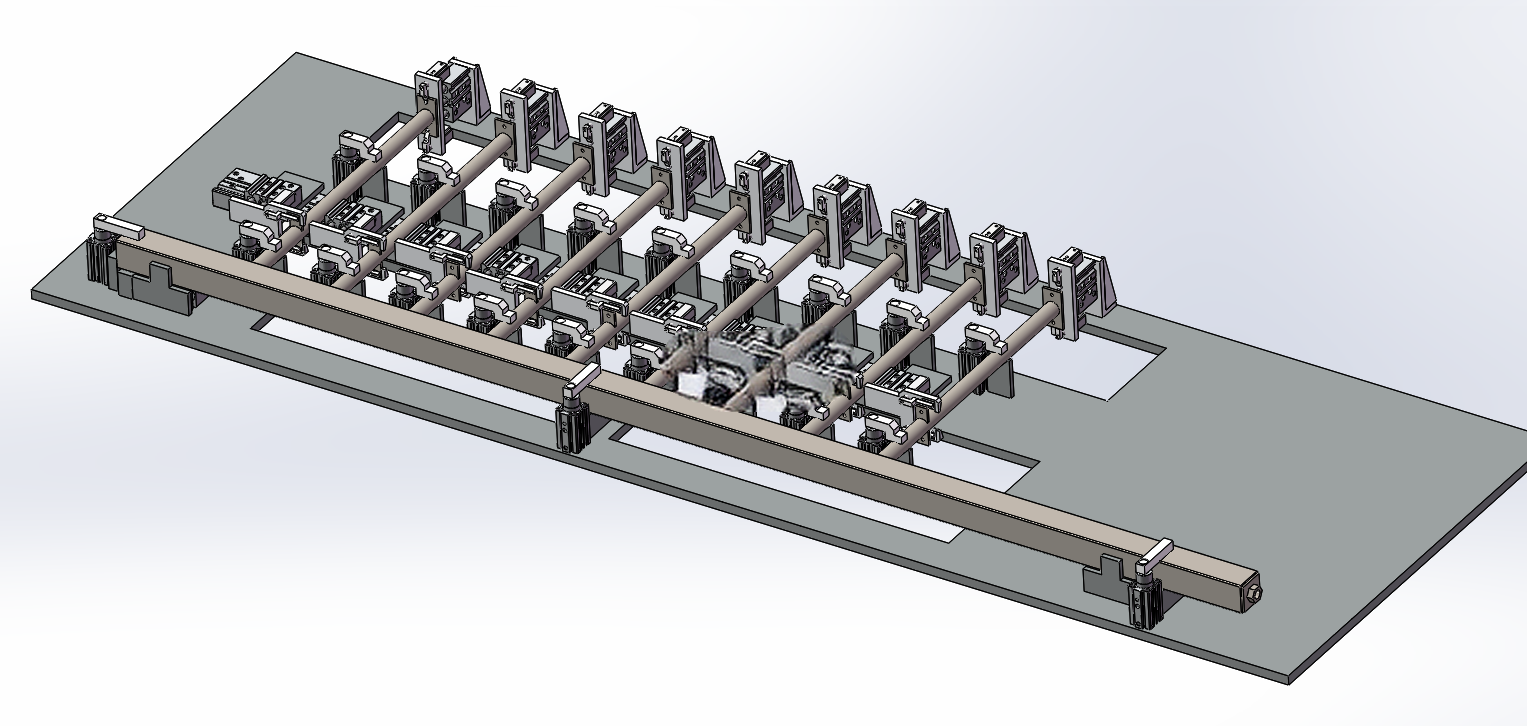

　　夹具部分需要结合工件截面进行定制。长框架类工件通常适合在端部设置定位挡块和旋转压紧机构，在中间薄弱部位增加可调支撑，防止焊接热输入后梁体下挠。支撑点不能盲目增加，过多约束会阻碍热膨胀，导致焊接应力集中；较合理的做法是在关键工艺基准处定位，在非基准处采用可调托轮或浮动支撑。三维建模时应把工件、夹具、回转盘和末端焊枪路径一起检查，确认工件翻转全过程中不与底座、机器人、线缆桥架和防护栏发生干涉。

　　安装边界方面，这类设备沿工件长度方向占地较大，两端箱体外侧还要预留检修空间，驱动端需考虑电机、减速机或电气柜的维护距离；设备前方应留出机器人作业半径和焊枪清洁、剪丝、喷硅油等外围装置位置。工件上下料区域需匹配行车或叉车通道，长件吊装时不能直接碰撞回转盘。地脚布置应结合车间地坪承载能力，若现场地面较薄，需增加预埋钢板或独立基础。

　　从建模思路看，该结构适合先确定回转中心高、工件最大长度、端部夹持尺寸和最大承载，再反向确定底座跨度、箱体高度、轴径和驱动规格。回转中心高要兼顾机器人焊枪可达性与工件下方最小空间，过低会使工件翻转时碰到底座，过高则会增加机器人悬臂距离并降低焊枪姿态稳定性。驱动端箱体外观虽然简洁，但内部应预留电机、减速机、输出法兰、接线和检修盖的位置；从动端则应保证轴承拆装方便，并在轴端设置防尘、防焊渣飞溅的防护结构。

　　焊接过程中还要考虑电缆和气管的随动问题。若夹具上带有气动压紧或工件检测信号，回转部位需配置拖链、滑环或预留固定走线空间，避免工件反复翻转后线缆扭断。焊渣飞溅方向集中在工件焊缝附近，端部箱体、轴承和接近开关应增加挡板，减少焊渣粘附。对于多品种、小批量生产，夹具宜采用标准化底板加可换定位块的方式，使同一台变位机能够适应不同长度和截面的框架件。

　　整体而言，该工作站把长件焊接中的翻转、定位和保持姿态集中到一套头尾架机构上，使机器人能够以更稳定的焊缝位置完成连续作业。设计时需要同时处理承载、同心、装夹、防干涉、维护和现场布局问题，尤其适合作为自动化焊接单元的主体变位设备进行结构细化和方案选型。
