整车焊装车间车身底板吊装输送工位

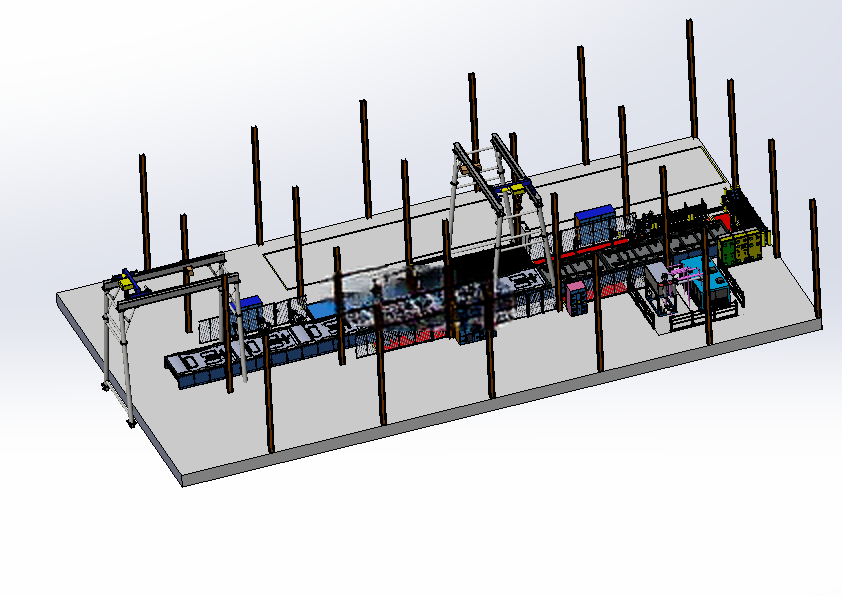

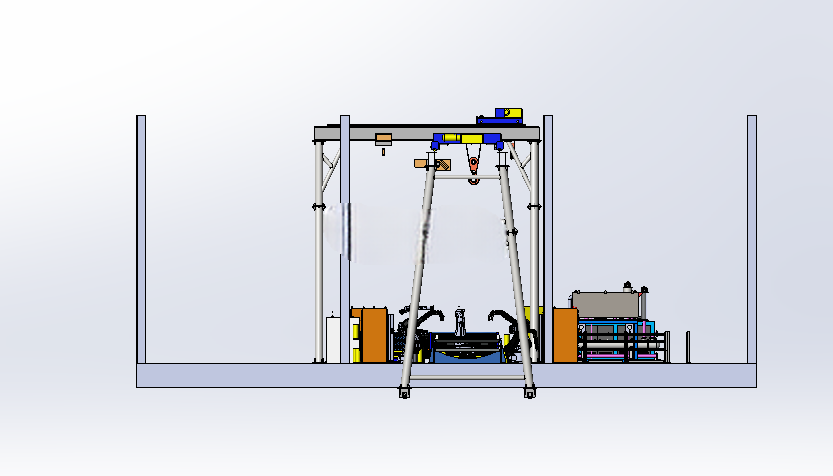

　　这套工位结构面向整车厂焊装车间的底板合装环节，核心要解决的是白车身底板从预装区到加工工位之间的重件转运与定位衔接问题。现场布局采用龙门桁架作为主承载骨架，两侧立柱落地生根，横梁横跨流水线通道，电动葫芦沿横梁纵向行走，吊具下方通过两组可开合的斜撑夹爪托持底板总成——这种吊挂方式区别于常规辊道输送，底板在转移过程中保持水平姿态，落位时由吊具缓降机构配合流水线工装夹具完成初定位，避免人工抬运造成的板件变形。

　　从产线节拍看，底板总成属于整车焊装的基础大件，重量大、外形尺寸宽，人工无法直接搬运，桁架吊装的优势在于覆盖范围大、起升高度可调，立柱间距预留出足够的安全通道，工件在半空转移时不占用地面物流空间。吊装到位后，流水线承载工装将底板送入加工位，工位两侧布置焊接机器人与喷涂辅助设备，机器人负责底板主焊缝的点焊与弧焊作业，两侧对称布局可以同时加工工件左右侧，缩短单工位占用时间；喷涂工序则对底板局部区域进行防锈或阻尼材料处理，整套机构体量较大，正是为了适配整车生产车间的大件流转需求。

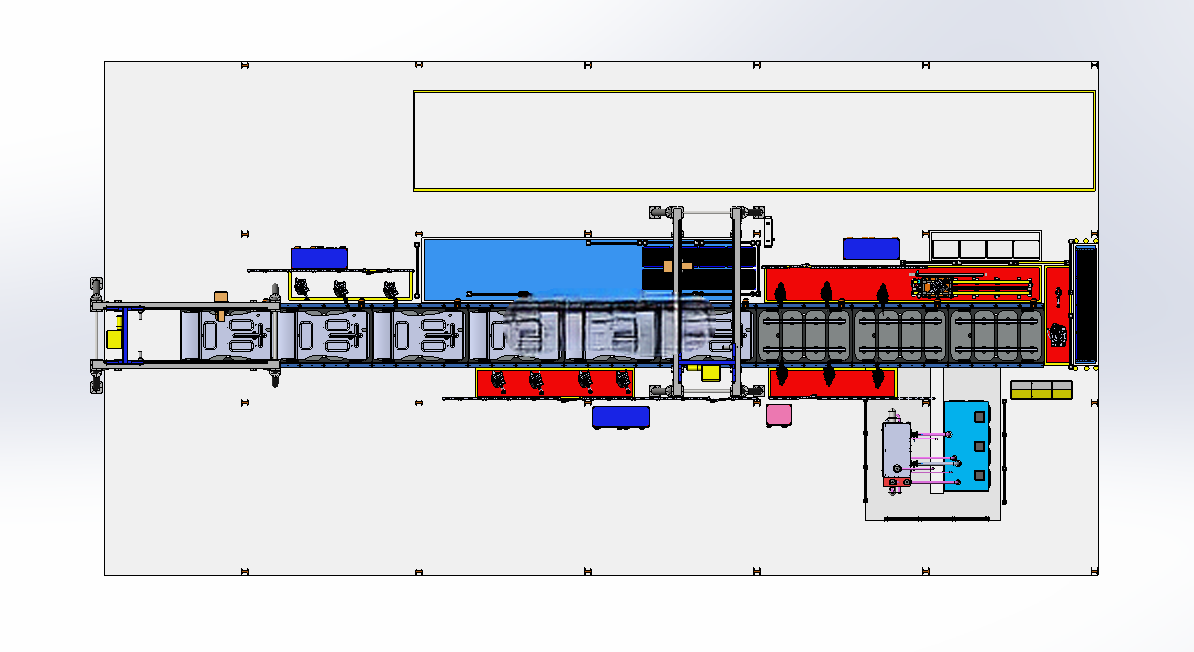

　　结构设计上，龙门立柱采用型钢焊接框架，底部与车间预埋钢板通过地脚螺栓固定，需要校核立柱在葫芦偏载起吊时的倾覆力矩与横梁的下挠量；行走小车沿横梁导轨移动，斜撑夹爪的铰接点要保证开合行程与底板吊点位置匹配，夹爪接触处增设柔性垫块，防止吊装时划伤板件。地面流水线部分由输送辊道与工位定位挡块组成，周边布置电气控制柜、气源处理单元与机器人围栏，设备安装边界需要在车间规划阶段就预留桁架立柱基础、机器人作业半径以及维修通道，避免吊装行程与周边设备干涉。

　　对于做产线规划的结构工程师而言，这套模型的参考价值在于把吊装、输送、机器人加工三个环节整合在同一工位场景里：桁架承担重件垂直与横向转移，流水线承担工件纵向进给，两侧工艺装备完成焊接喷涂，三者的动作时序需要互锁——葫芦未提升到位时输送线不得启动，机器人作业区域内吊具不得进入。建模时可以重点关注龙门框架的型材选型、吊具夹爪的连杆机构、以及工位周边设备的空间排布逻辑，这些细节直接对应现场大件装配线的布局思路。
