偏光膜自动贴合压合工作站

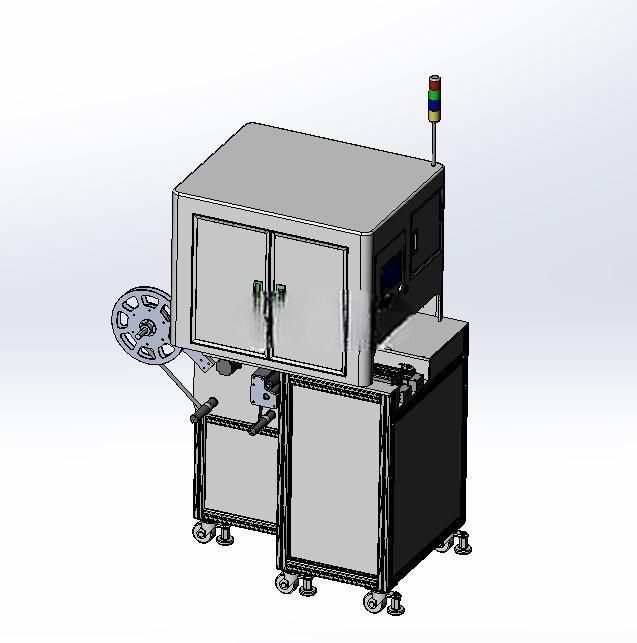

　　整套设备采用上下分体式机架布局，下部为方管焊接承重底座，四周配置可调节脚杯与移动脚轮，兼顾设备移位转运与工位调平固定需求，底座内部预留电气元件、驱动控制器的安装腔体，走线空间沿机架立柱内侧预留，避免管线外露干涉运动部件。上部工作腔设置双开透明防护门，既能够隔绝贴合过程中外界浮尘污染光学膜片，也方便操作人员穿料、调试与日常维护，腔体顶部伸出三色警示灯，可实时反馈设备运行、待机、故障状态，腔体侧方搭载触控操作屏，参数设置与工位切换无需拆解防护结构。

　　设备左侧设置放卷料架，用于装载盘状偏光膜原料，料盘支撑轴配置阻尼张力机构，可根据膜片厚度自适应调整放卷阻力，避免膜片拉扯变形或松卷偏移；放卷路径依次导向至涂胶工位，涂胶机构采用定量涂布结构，胶量可随贴合产品规格调整，保证膜片与显示面板粘接面胶层均匀无气泡。中部输送加压工位采用皮带式输送线承载待加工面板，输送步进精度由伺服马达驱动控制，面板定位后由加压辊匀速滚压贴合，滚压压力可通过调压组件精细调节，杜绝偏光片贴附后出现褶皱、气泡、偏移等不良。

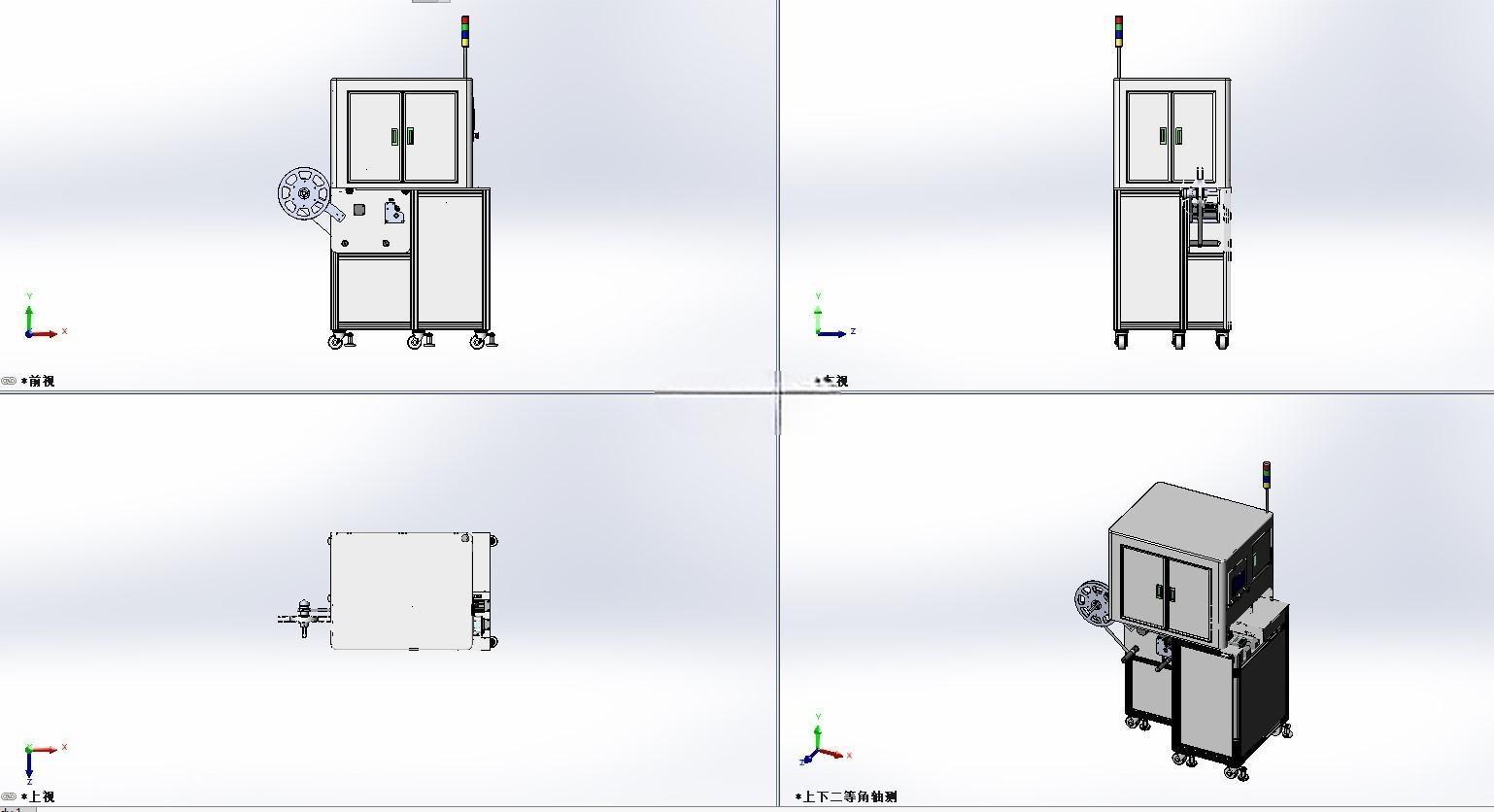

　　整机机械部分拆分放卷模块、涂胶模块、输送加压模块、动力驱动模块四大单元，各模块采用标准化安装板对接，机架拼接处预留定位销孔，装配时可快速对位，后期维护更换部件无需整体拆解设备。外形尺寸按照常规车间通道宽度设计，设备正面操作空间预留不少于一米，左右两侧预留膜料上料与成品出料的接驳空间，底部脚杯调节行程可适配地面不平的安装场景，外部管线接口统一布置在机架后侧，对接车间气源与电源时无需横跨操作通道。

　　设计过程中针对光学膜片易刮伤、易吸附灰尘的特性，所有过料导辊均采用表面包胶处理，导辊转动同轴度控制在较高公差范围内，防止膜片走偏；防护门边框加装密封胶条，工作腔内部可对接简易除尘风嘴，进一步降低贴合面尘点不良率。驱动马达集中安装在机架下部腔体，传动皮带与同步轮外侧加装防护护罩，既满足安全防护要求，也能减少传动粉尘飘散到贴合工作区域。
