玩具塑胶件周贴魔术贴自动加工设备

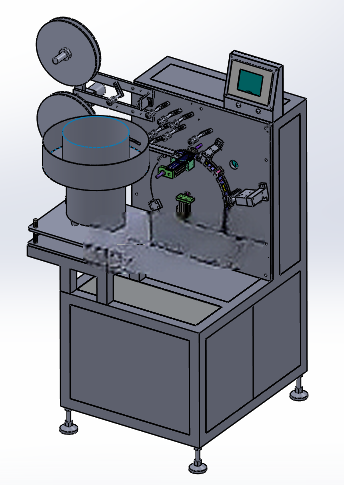

　　在玩具制造的塑胶配件加工环节，周圈粘贴魔术贴是不少益智类、拼装类玩具的必备工序，早年依赖人工对位粘贴的模式，不仅对位精度波动大，魔术贴张力控制不均还容易出现起翘、偏移，批量生产时的效率瓶颈十分明显，这款设备正是针对该类工序的痛点开发，专门适配玩具类塑胶件的全周魔术贴贴合作业。从整机布局来看，设备采用落地式柜型机架结构，底部配置可调脚杯，可适配车间不同平整度的地面安装，安装时需预留左右两侧各600mm的操作维护空间，前方预留800mm的上下料操作位，后方预留400mm的电气布线与气路维护空间，整机占地尺寸控制在长1800mm、宽1200mm、高1600mm范围内，可直接接入现有玩具生产线的工位排布，不需要对车间布局做大幅调整。

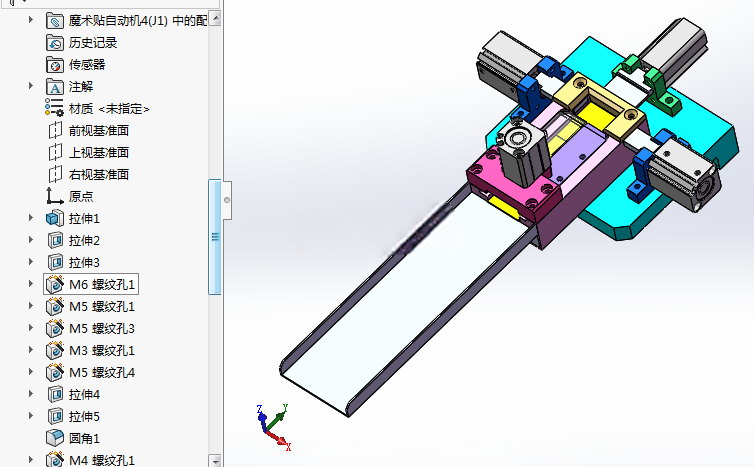

　　设备核心的作业逻辑围绕多工位协同展开，转盘作为核心载具，将塑胶件的上料、魔术贴放料、分离、贴合、裁切、背面对位、压紧、下料工序拆分到不同工位同步作业，相比单工位往复式结构，生产效率可提升3倍以上。魔术贴放料机构采用双料卷备用设计，料卷最大适配直径300mm，可兼容不同宽度规格的背胶魔术贴，放料端配置张力阻尼轮，避免送料过程中魔术贴拉扯变形或松垮偏移，分离机构专门针对背胶魔术贴的离型纸剥离设计，剥离角度控制在30度，既保证离型纸可以顺畅剥离不扯断魔术贴基材，又不会让背胶层提前暴露沾附灰尘。胶片上料机构采用真空吸嘴配合直线导轨送料，可根据塑胶件的外形调整吸嘴位置，适配不同弧度、不同尺寸的玩具塑胶件上料，贴合转盘采用间歇式分割器驱动，工位定位精度控制在±0.1mm以内，保证每个工位的作业位置精准对位，不会出现贴合偏移。裁切机构采用高频热切刀设计，裁切后魔术贴边缘不会出现毛边，裁切位置可根据魔术贴的贴合长度灵活调整，不需要更换定制刀具，适配不同周长的塑胶件贴合需求。

　　背面贴合机构专门针对塑胶件非可视面的魔术贴贴合设计，配置翻转压头，可在正面贴合完成后自动翻转工件完成背面贴合作业，不需要人工二次翻面，压紧机构采用恒压气缸驱动，压合压力可根据魔术贴的背胶粘性调整，压力范围在0.2-0.8MPa可调，保证魔术贴与塑胶件表面充分粘合，不会出现按压不足导致的后期脱落问题。下料机构采用斜槽导料配合接料盒设计，加工完成的工件可自动滑入接料盒，不需要人工频繁取件。从设计思路上，整机的机构排布优先考虑维护便捷性，所有气路、线路都采用拖链内置排布，避免外露线路被工件剐蹭，电气柜集成在机架下部，操作面板设置在机架右上方的悬臂上，操作人员站在上下料位就可以完成参数调整、启停操作，不需要绕机操作。

　　设备的执行元件全部采用标准件选型，直线导轨、气缸、电磁阀等元件都采用市面通用规格，后期维护更换不需要定制配件，降低产线的运维成本。针对玩具生产车间多粉尘、多塑胶碎屑的环境，设备的所有运动副都配置了防尘罩，分割器、导轨等精密部件都做了密封防护，避免碎屑进入运动副导致的磨损卡顿，延长设备的无故障运行时间。实际投产验证中，该设备可适配直径50-200mm范围内的圆形、类圆形塑胶件魔术贴贴合，单工位循环节拍可控制在8秒以内，贴合后的魔术贴拉拔力可达到15N以上，完全满足玩具产品的使用强度要求，相比人工作业，可减少80%的贴合工位人工投入，同时避免人工操作带来的对位偏差、粘贴力度不均等质量问题，适配小批量多品种的玩具生产需求，换型时只需要更换转盘上的产品定位治具，调整裁切位置与贴合参数即可，换型时间可控制在30分钟以内，不需要对整机结构做大幅改动。
