双机床桁架上下料机械手工作站

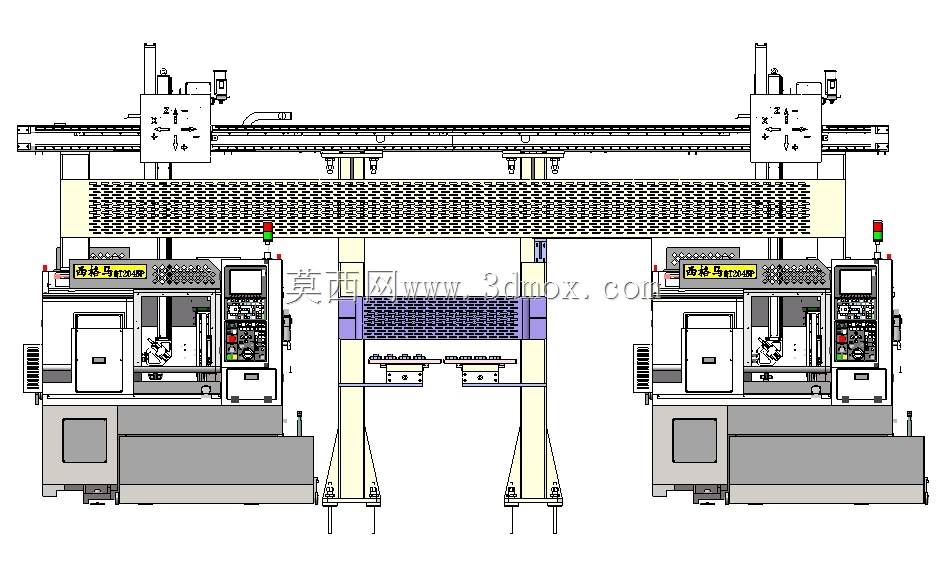

　　这套三维方案呈现的是面向两台数控加工设备的桁架式自动上下料工作站，核心用途是把毛坯或半成品在机床、料仓、定位台和成品托盘之间循环搬运，减少人工装夹等待，使两台设备能够按节拍协同生产。整体布局采用高架横梁跨越两台机床的方式，机械手沿X向长轨道移动，下方保留机床开门、操作、排屑和维护空间，适合车削、铣削或车铣复合工序之间的自动衔接。

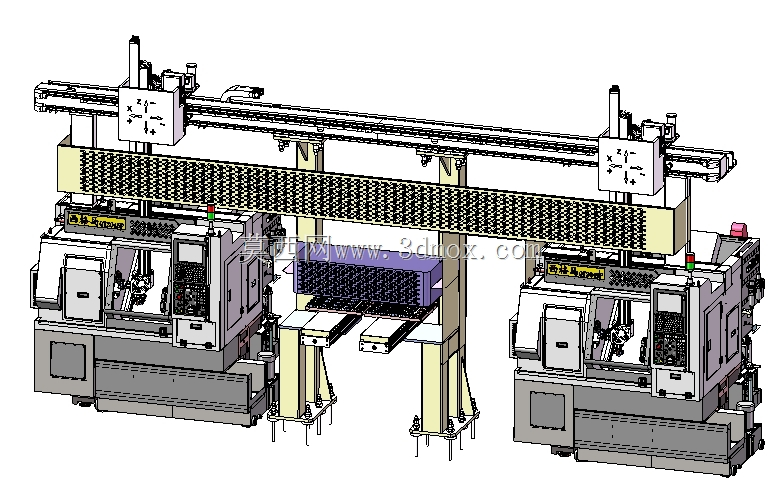

　　从现场布置看，两台机床分列横梁下方左右区域，中间设置物料缓存与过渡工位。横梁由立柱支撑在机床外侧或设备间隙处，避免直接压占机床本体，也降低设备振动对取放定位的影响。Z轴执行单元悬挂在横梁滑座上，末端配置夹爪，用于抓取轴类、盘类或规则块状零件。方案中两侧采用TRAY兼容产品，可通过托盘承载多规格工件，料盘区域承担来料排序、半成品暂存和成品归集功能。

　　机构设计上，桁架采用双Z轴配置并共用X轴轨道。这样的思路不是简单增加一套抓手，而是让两个取放单元在同一横梁上分工：一侧Z轴可负责从半成品区取件并放入机床加工位，另一侧Z轴可在加工完成后取出工件，再向后续工位或成品摆盘区转移。双Z轴在同一X向行程内协同，能够缩短机床门开启后的等待时间，尤其适合两台机床节拍接近、工序前后衔接紧密的产线。若工件需要在两台设备之间完成粗加工到精加工的流转，桁架可先将毛坯送至第一台设备，再把半成品转至第二台设备，最后放回成品区。

　　横梁部分通常承担X向直线运动、拖链布线、滑座导向和抓取负载传递。建模时需要重点关注导轨安装面、齿条或同步传动位置、限位缓冲、拖链弯曲半径以及滑座与Z轴的连接刚度。立柱下端应结合车间地面预埋板或可调支脚进行固定，柱间斜撑和连接梁用于提高整体框架抗扭能力。由于桁架跨度较大，X轴横梁的挠度会直接影响抓手进入机床夹具时的对中精度，因此在结构细化时需要核对横梁截面、支撑跨距、滑座位置和末端偏载。

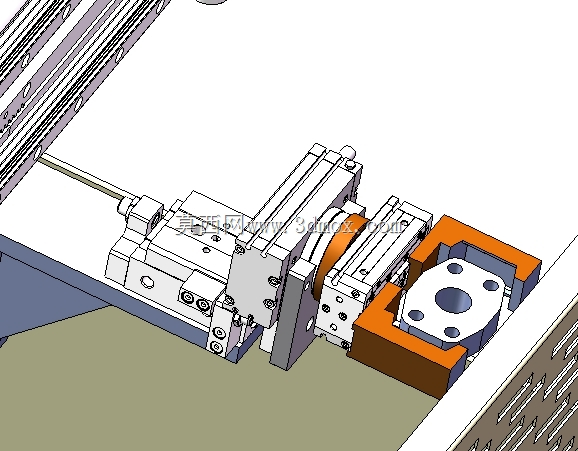

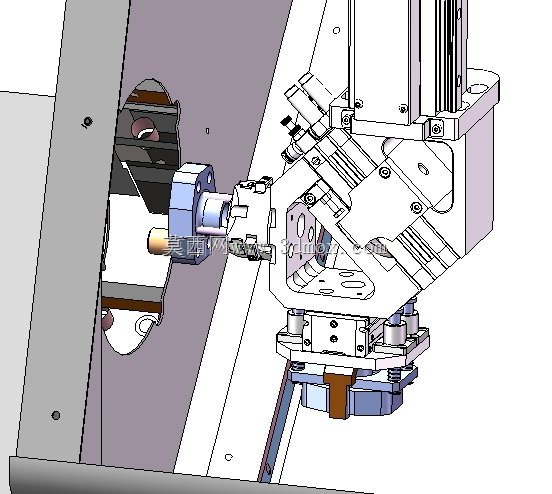

　　Z轴单元的设计重点在于升降导向、抓取行程和防干涉。抓手下降进入机床加工腔时，需要避开安全门、夹具、刀具塔、排屑器和工件顶尖等区域。三维布局中应模拟机床门开启状态、夹具打开状态、机械手最低取件位置以及Z轴最高通行位置，确保抓手带件后不会与门框或刀具发生碰撞。对于需要在车削机构和加工工位之间转件的场景，Z轴末端还应考虑旋转或姿态调整接口，使工件方向能够匹配不同机床的装夹基准。

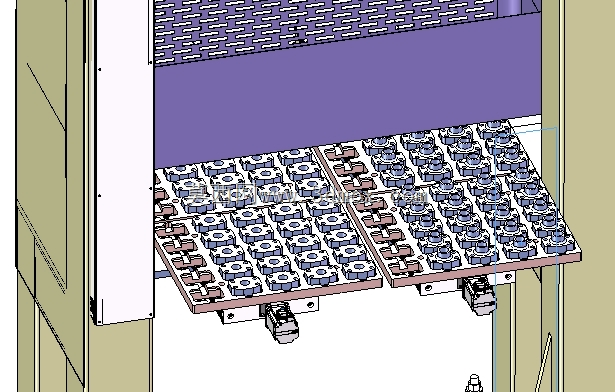

　　物料区位于两台机床之间，托盘、缓存滑道和定位工位形成清晰的物流路径。毛坯可由人工或AGV补料到TRAY盘中，机械手按盘位逐件取料；加工后的成品再按规则摆放到成品托盘，便于后续检验、清洗或包装。中间缓存位的作用不只是放件，还可用于来料方向校正、工件姿态确认、工序间等待以及异常时临时脱离机床。对于多品种小批量生产，托盘和定位块可按产品族设计快换结构，换型时只需更换料盘限位、抓手指或定位治具。

　　控制与检测方面，各运动轴需要设置原点、正负限位、硬限位和缓冲结构；夹爪上布置夹紧、松开和有料检测，料仓区域设置托盘到位、满料、缺料信号。气缸上的磁性开关采用防水开关，是考虑到机床周边存在切削液、油雾和冲洗环境，传感器接插件及走线应远离冷却液喷射方向，并通过拖链或护罩进行防护。机床与桁架之间通常通过交互信号完成请求上料、加工完成、允许开门、取件完成和关门启动等联锁，避免机械手进入时机床仍处于加工或防护门未打开状态。

　　安装边界上，需先确认两台机床的外形宽度、开门高度、操作面位置、顶部管线和排屑器走向，再确定桁架立柱落点。横梁高度应保证Z轴在上位携带工件时能够越过机床门和中间料仓，同时不能超出车间净高或行车通行范围。X轴行程要覆盖两台机床夹具中心、料盘取放位和人工补料位；立柱外侧应预留电控柜、气源处理件和维护通道。地面承载、调平垫铁、紧固件规格以及桁架与机床之间的安全距离，都应在三维总装中提前核查。

　　该工作站适用于轴承环、法兰、轴套、阀件、汽车小零件等需要连续机加工的场景。其价值在于把孤立机床连成自动单元，用固定的高架轨道完成高频、重复、定位要求较高的搬运任务。结构设计时不能只看机械手本体行程，还应围绕机床开门时序、工件姿态、托盘容量、切屑液防护和维护空间统一校核，才能保证模型从三维布局转化为可落地的自动上下料单元。
