线束厂全自动收带机成套设备结构

　　这套设备面向线束加工车间中带状辅料、线束成品或成卷物料的自动收纳工序，核心目标是把原先由人工托举、牵引、整理和盘绕的动作转化为连续机械动作。现场布置时，设备通常靠近裁断、贴标、检测或包装工位，物料从前段工序输出后进入收带区域，操作人员只需将线筒或料卷放置在指定料架上，后续的张紧、导向、提升、收卷和限位由设备协同完成。

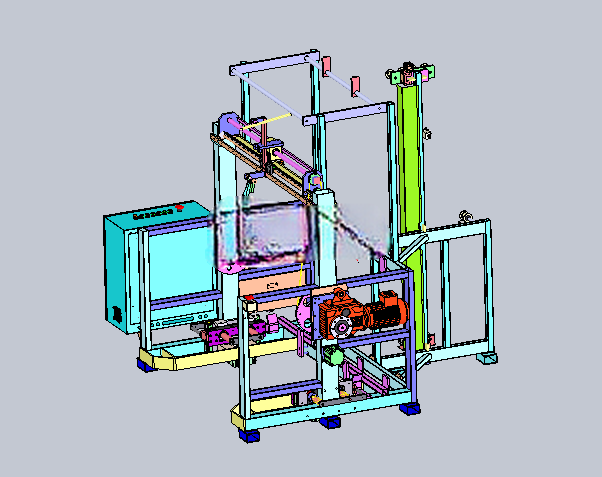

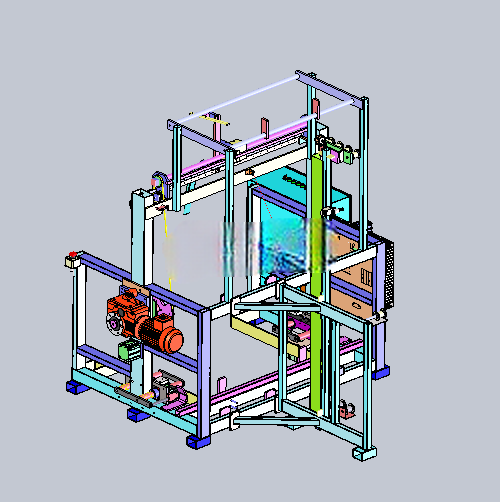

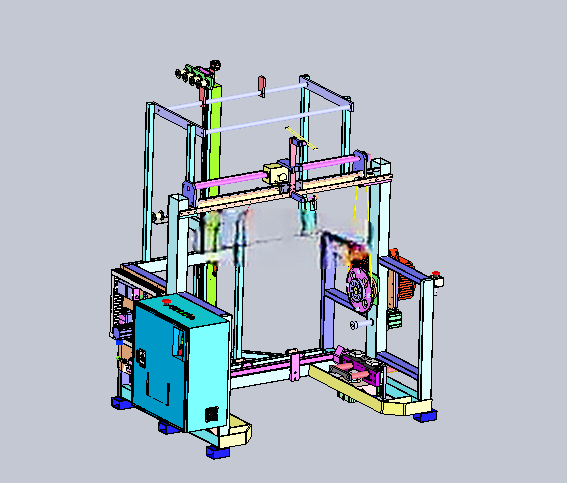

　　从结构组成看，整机采用框架式承载思路，底部由型钢或方管焊接成稳定底座，底座上布置驱动电机、减速器、传动链条、张紧轮以及可调脚杯。底座上方设置多层工作平台，左侧为控制箱体，内部容纳电气控制元件，外侧保留操作与检修面；中部为收带执行区，包含横向移动机构、夹持导向组件、料筒承托位置和检测元件；右侧设置较高的立式龙门立柱，用于承担升降导向、高度定位和上部横移载荷。整体布局将重载荷传动件放在低位，把长行程执行件布置在竖向框架上，既降低整机重心，也便于操作人员在正面完成上料和观察。

　　设备的工作逻辑围绕物料稳定收卷展开。料筒安放后，导向机构先约束带材或线束的进入方向，避免收卷过程中出现跑偏、叠压和松散。横向移动组件根据收卷宽度进行往复排布，使物料能够逐层均匀卷取；升降机构则配合料卷直径变化调整工作高度，保证牵引角度始终处于合理范围。驱动端通过电机与减速器提供稳定扭矩，链条或同步传动将动力传递到执行轴，机架上的限位开关和传感器用于确认行程端点、物料位置和机构状态。对于线束厂常见的多规格、小批量生产，这种结构可以通过更换承托件、调整导向间距和修改运动行程来适配不同卷径。

　　设计时需要重点处理几个工程问题。其一是机架刚度，收卷过程中带材张力和横移机构会产生周期性侧向力，立柱与底架之间必须设置斜撑或加强板，防止高工位晃动。其二是维护空间，电机、减速器和传动轮集中在下部，模型中保留了可拆卸护罩和螺栓连接位置，方便后期更换易损件。其三是安全边界，立式龙门的运动范围较高，厂内安装需在顶部预留升降余量，在左右两侧保留人员通行和检修距离，正面则应避免与其他输送线发生干涉。其四是走线与气电布局，控制箱靠近执行机构可缩短线缆路径，但运动部位仍需采用拖链或弯曲半径充足的走线方式，防止反复弯折造成损伤。

　　外形边界可按车间分区理解：底部框架决定设备占地长度与宽度，脚杯支撑点用于水平调整；中部工作区对应人员操作高度，料架和导向件应保证人工放料时不需要额外登高；右侧立柱决定设备最高轮廓，厂房净高、吊装空间和上方管线都要据此校核。设备进场时，底座、立柱、横移梁和控制箱可分组件搬运，现场再通过螺栓定位拼装；地脚位置建议结合地面承载情况做固定或防滑处理，尤其在高速收卷和频繁启停工况下，稳定的基础能够明显降低振动传递。

　　三维结构中可以直接读到工程设计的取舍：型材与焊接框架混合使用，承载大的部位采用焊接件，需要调节和防护的部位采用螺栓连接；传动部件尽量贴近底座，控制箱体独立成模块；执行末端保留较多安装孔位，便于增加压料、检测或导向附件。对结构设计人员而言，该模型可作为线束后段自动化收卷设备的参考，重点学习其料架承托、龙门升降、横移排布、张力导向和电控柜集成方式；对设备选型人员而言，则可依据物料宽度、卷取直径、线速度和车间空间，判断类似机构在产线中的布置位置与改造边界。
