双工位移栽输送线双侧动力移栽机

　　这套双移栽输送设备主要面向自动化装配线、工件工序转运线以及机械手上下料工位，用于在两条平行输送路径之间完成载具横向移送、工位间过渡和定点停靠。现场布局中，工件通常随工装板或载具沿输送方向进入移栽段，到达指定位置后由阻挡机构截停，再由移栽机构将载具抬升或平移至相邻线体，实现多工位并行流转。相比采用环形导轨或直线电机的高成本方案，该结构选择常规输送辊、链条或同步带类传动元件，并在两侧分别布置动力组件，硬件构成更贴近普通工厂的维护条件，备件采购、装配调整和后期检修都更容易落地。

　　从功能逻辑看，设备并不是单纯把工件从一端送到另一端，而是承担线体分叉、合流、换道和缓存衔接的作用。载具进入移栽区域后，前端阻挡机构先限制其惯性位移，避免工装板越过取放位；当机械手或专机需要抓取时，可在到位位置增加定位销、压紧块或导向块，对载具进行二次约束，使工件姿态稳定。这样的处理对于机器人取放、视觉检测、自动锁付或装配压装尤为关键，因为输送过程中的微小偏移如果不被消除，会直接影响夹爪定位和工序合格率。

　　结构设计上，整机采用框架式立架承载，底部设置可调脚杯，用于现场安装时校正水平高度并吸收地面不平带来的影响。两侧立柱与横梁形成稳定门架，上部布置移栽执行段和输送承载面，中部保留动力元件、传动轴及张紧结构的安装空间。双侧动力组件的布置方式可以让移栽动作受力更均衡，减少单侧驱动时容易出现的偏载、卡滞和同步误差；对于宽度较大、载具重量分布不均或节拍要求较高的线体，这种方案比单端驱动更稳妥。驱动部分通过电机、减速器与传动件连接，工程师在建模时可根据负载重量、输送速度、节拍时间和摩擦阻力重新核算扭矩，再决定电机功率、轴径和支撑方式。

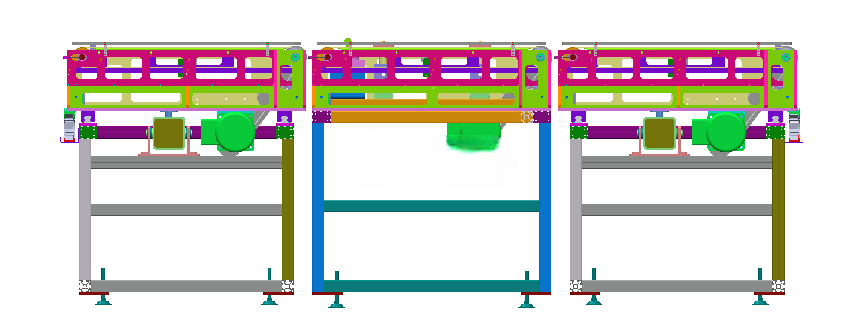

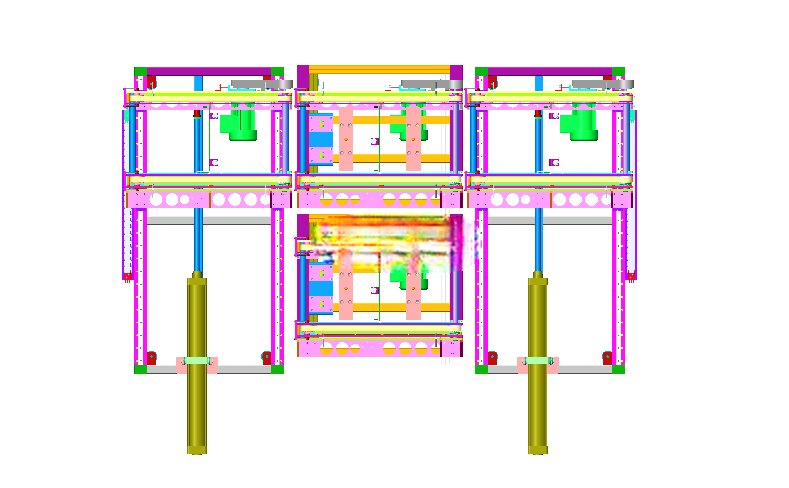

　　外形与安装边界方面，该设备由多段相似移栽单元并列组成，适合嵌入长条形自动化产线。布置时不能只关注设备本体长宽，还需预留载具进入和送出的过渡段、电机侧向维护空间、底部脚杯调节空间，以及机械手抓取时的上方安全高度。线体对接处要保证相邻输送面高度一致，导向边应平滑过渡，避免载具换道时产生撞击。若现场存在人工补料、设备检修或紧急排障，还应在框架侧面留出可拆卸护板或检修口，使传动张紧件、传感器和阻挡气缸能够快速接近。

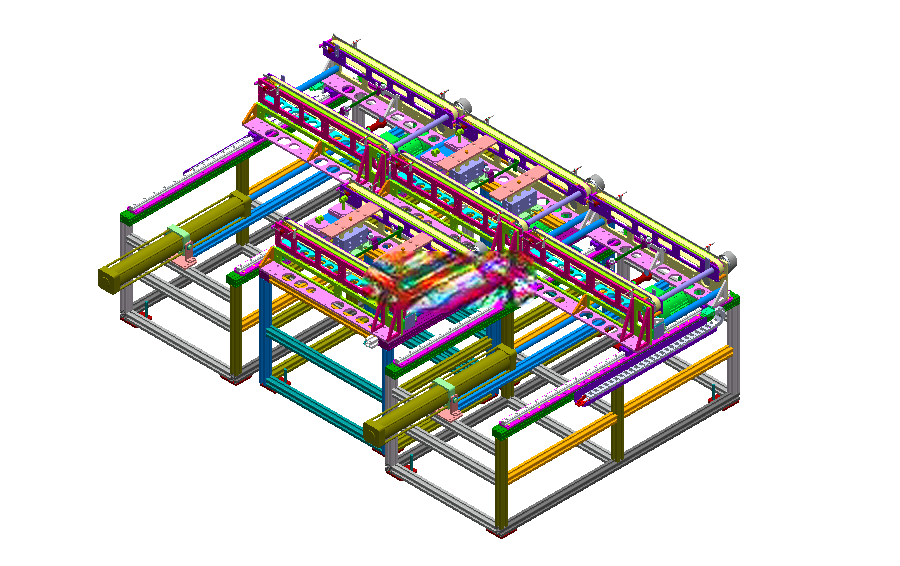

　　建模思路体现了明显的模块化特征：左右机架、顶部输送段、动力安装座、阻挡定位组件和支撑脚杯均可独立拆分，便于在项目中按工位数量复制、缩放或改型。对于结构设计人员来说，这种模型可作为移栽线方案布局的参考，重点检查载具行程、驱动同步、阻挡受力、定位精度以及与机械手工作范围的干涉关系。实际选型时，还应结合工件重量、载具尺寸、生产节拍和车间物流方向，确认输送面高度、机架跨距、动力数量和传感器点位，使设备既能满足自动转运，又不会因过度设计而增加制造成本。
