管接头浇注板自动上料摆料工作站

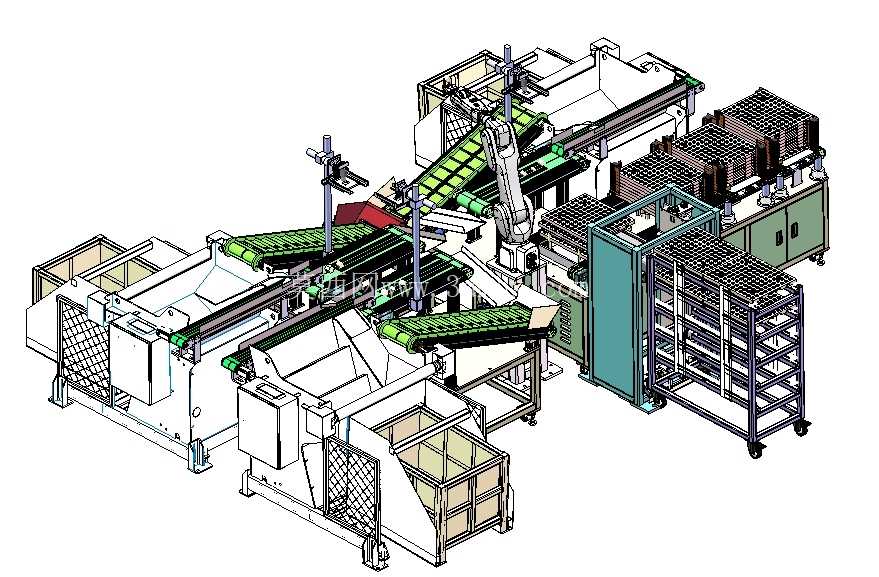

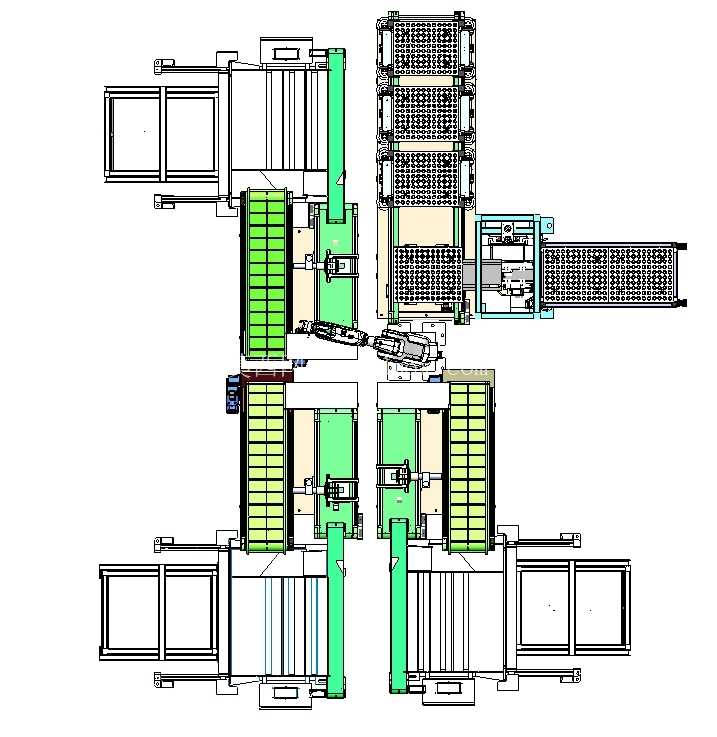

　　这套自动化上料摆料单元面向管接头类小型机加工件的批量转序场景，核心要解决的是多品种工件来料方向杂乱、人工摆盘节拍慢、铸造浇注前板材上料一致性差的问题。现场布局把来料缓存、视觉判别、机器人取放、回流纠错、成品托盘转运几个工位压缩在一条产线宽度内，车间落地时不需要额外开挖地基，普通环氧地坪即可就位，周边仅需预留维护通道和托盘叉车进出空间。

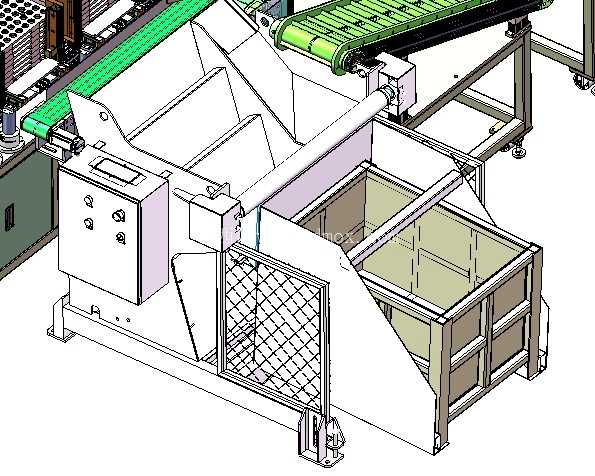

　　工件上料端采用推板机批量供料，单个推板可容纳一整批散件，推板逐格推进时把堆叠物料自然分离，不需要人工逐件排列。分离后的工件随输送带进入视觉拍照区，相机对工件轮廓和特征面进行抓拍，直接判定当前工件的正反姿态和坐标偏移。如果工件朝向不符合抓取设定，系统不会强行取件，而是让该工件继续随线体走到回流段，通过回流输送带送回推料机料仓重新排队，从流程上避免反向件被误放到浇注板上。

　　考虑到产线需要同时兼容三种物料在线作业，方案里配置了三台推料机和三列火车托盘层，料道和缓存位按物料类型分区，切换产品时只需要调用对应配方并更换推板治具，不必大规模调整机械主体。工件姿态确认后，六轴机器人按视觉给出的偏移坐标抓取物料，再精准放置到浇注板材的指定穴号位置；机器人负载选型按10公斤级配置，工作半径覆盖1.1米，足以横跨拍照位、板材上料位和托盘缓存位。单次抓取、移动、放件的动作节拍控制在5秒以内，能够匹配后段浇注工序的连续进料节奏。

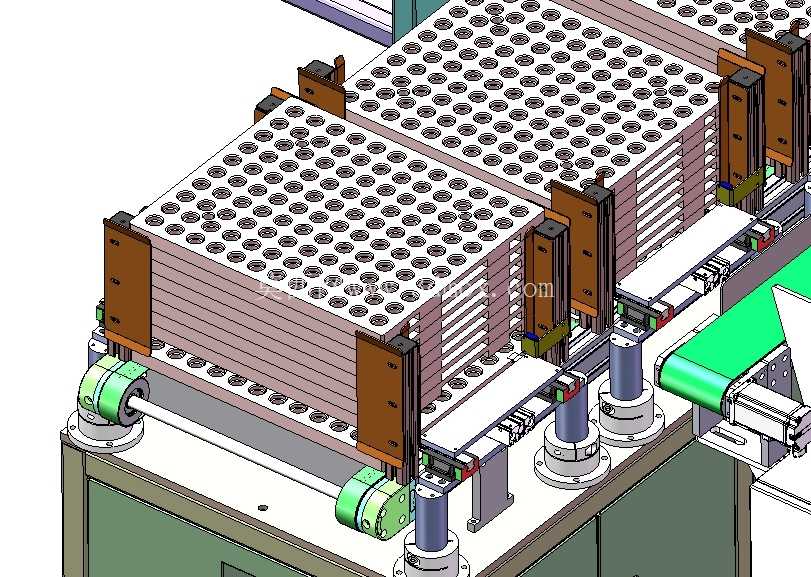

　　板材和成品托盘的转运采用双向货叉机构，货叉在同一竖层内完成取板、放板和换位，把摆满工件的浇注板自动转移到小车上，空板则补充到作业位。这种双向移送方式减少了单向往返造成的等待时间，也让机器人可以在货叉换位期间继续执行取件动作，工位间的动作重叠度更高。线体末端的多层货架式托盘架用于集中存放待加工和已摆盘板材，脚轮支撑结构方便整架拖出清理，机架主体采用型钢焊接后加工安装面，长期承受托盘满载载荷时变形量可控。

　　从结构设计角度看，整线的输送带、推料机、视觉支架、机器人底座和托盘库都在三维环境里做了干涉检查，机器人在极限姿态下与护栏、料架、线体边缘均保留安全间隙。电气柜和气动元件集中布置在设备侧端，气管和电缆沿线槽分段固定，维护时可以快速定位阀岛和传感器接线。输送带两侧设置可调挡边，针对不同外径的管接头只需调整挡边宽度和推板行程，即可适应相近规格工件的共用生产。

　　该单元适合铸造车间、机加工后段转序以及自动化浇注连线使用，它把散件整理、方向识别、错误回流、机器人摆盘和托盘自动流转整合为一体，减少人工在重复性摆盘岗位上的投入，同时降低反向件、漏放件流入浇注工序的风险。建模时对推板分离动作、视觉拍照触发、机器人抓取范围、货叉双向伸缩以及托盘层距都进行了装配关系约束，设备安装边界、维护开门空间和外部物流接口在布局阶段即可明确，便于直接纳入整厂自动化线体规划。
