双料斗管接头浇铸板自动上料摆盘工作站

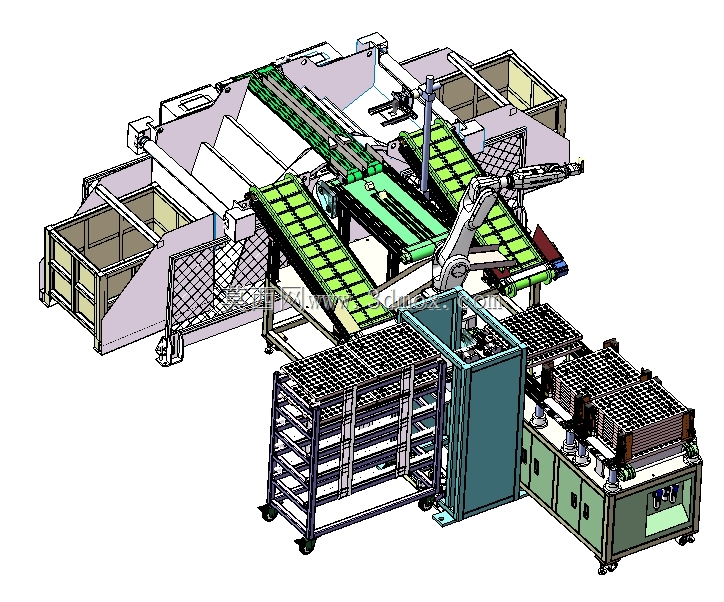

　　这套自动化工作站面向管接头类小型铸件在浇铸板、治具板或承载板材上的定向供给与摆盘作业，整体由双料斗储料区、推板分料机构、视觉拍照位、六轴机器人、回流输送线、空满料框暂存架以及板材定位工作台组成。现场布置时，设备不是孤立单机，而是嵌入铸件后段加工、热处理前整理或浇铸辅助工序中的一个柔性单元，主要解决人工逐件辨认方向、逐格摆放效率低、姿态一致性差的问题。

　　从实际用途看，来料管接头由料斗批量倒入，推板机按节拍将堆叠零件逐层分离并送出。零件在输送过程中不强制区分正反，进入视野后由相机获取轮廓与位姿，控制系统根据识别结果判断可抓取姿态。若零件方向符合设定要求，六轴机器人直接拾取并放置到浇铸板或板材的指定位置；若方向不符合，机器人可将其转入回流路径，零件经回流输送线落回推料机构再次参与分料。这种“识别—抓取—回流—再分料”的循环，使杂乱来料能够逐步转化为有序摆盘，不必在前端增加复杂的机械定向轨道。

　　结构设计上，双料斗布置在工作站两侧，便于交替补料，也能在单一料斗清理或维护时保留一定缓冲能力。料斗下方与推板分料机构衔接，推板行程、挡料高度和出料间隙需要根据管接头外径、长度及堆叠状态调整。中间绿色输送段承担零件展开和单件分离任务，表面支撑间距、导向边宽度以及爬坡角度都影响零件重叠率。模型中输送线采用分段支撑与铝型材框架，便于在三维阶段检查皮带边、机架立柱、传感器支架与机器人手臂之间的干涉关系。

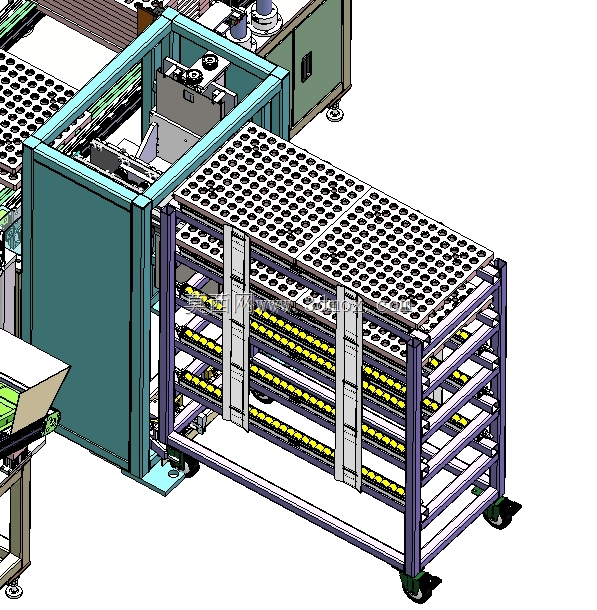

　　机器人位于工作站中心偏前位置，周边预留抓取、拍照、放料和回流四类动作半径。选型边界以负载约十公斤、工作半径约一点一米为基础，实际夹具体重量、吸盘或夹爪偏心、板材取放高度都应计入负载校核。机器人底座周围设置防护网和检修开口，前侧布置两台料框车或周转架，用于空框、满框以及待加工板材的缓存。料框车采用脚轮支撑并带定位靠面，推入工作区后通过限位块固定，避免机器人取放时框架漂移。

　　板材放置区采用定位销、挡边和压紧机构组合，保证浇铸板每次进入工位后的坐标基准一致。机器人从输送线上抓取管接头后，按矩阵点位放入板材孔位或格位；放料完成后，工位可通过人工或对接输送方式更换板材。为提高节拍，模型中采用双向叉式摆动小车在料框与工作区之间转运，单次摆动循环控制在五秒以内，动作路径短，适合与机器人并行作业。小车的叉臂高度、导向轮间隙、缓冲限位和拖链布置，在建模时需要重点核对，防止满载料框通过时产生侧向卡滞。

　　电气与控制部分集中在下部机柜内，机架外侧保留按钮盒、三色灯、气源处理件和维护门位置。视觉相机安装在输送线上方，镜头视野需覆盖零件展开区域，光源角度应避免金属铸件反光造成轮廓误判。传感器布置遵循分料区防堵、输送区缺料、到位区确认、料框区满料检测的原则，信号点虽不复杂，但直接影响自动循环稳定性。

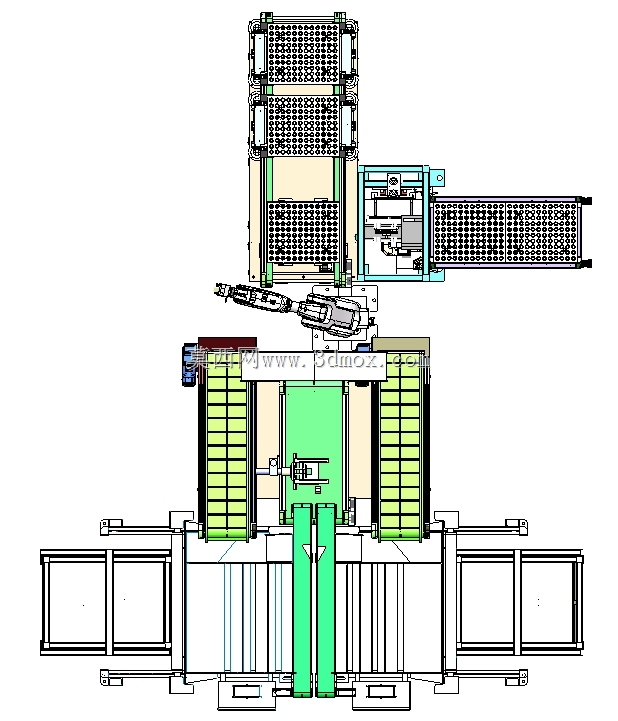

　　安装边界方面，整站占地呈长方形，左右料斗外伸、前侧料框车抽拉、后侧输送线维护空间都要纳入车间布局。设备就位时需保证机器人围栏开门方向与操作人员补料路径一致，料框车更换区域不得与安全门 swing 范围重叠。地基可按普通自动化线水平地面处理，但机器人底座和小车轨道处应控制水平度，机架底部设置可调脚杯，便于运输后重新校正。三维设计阶段还应逐一检查机器人极限姿态、夹爪进入料框深度、输送线抬升段与防护网距离、机柜门板开启角度以及气管电缆走向，使设备在投产前完成主要干涉和维护性验证。
