芯片AOI视觉检测机

　　芯片AOI视觉检测机是一款面向半导体封装后段工序的FG检测单机，主要用于芯片产品在绑定二维码后的正反面外观缺陷检测与分选。设备在产线中的定位是离线单机生产模式，采用TRAY盘上下料，便于在封装厂、测试厂或小批量多品种车间中灵活布置，也方便现场安装调试与后期维护。

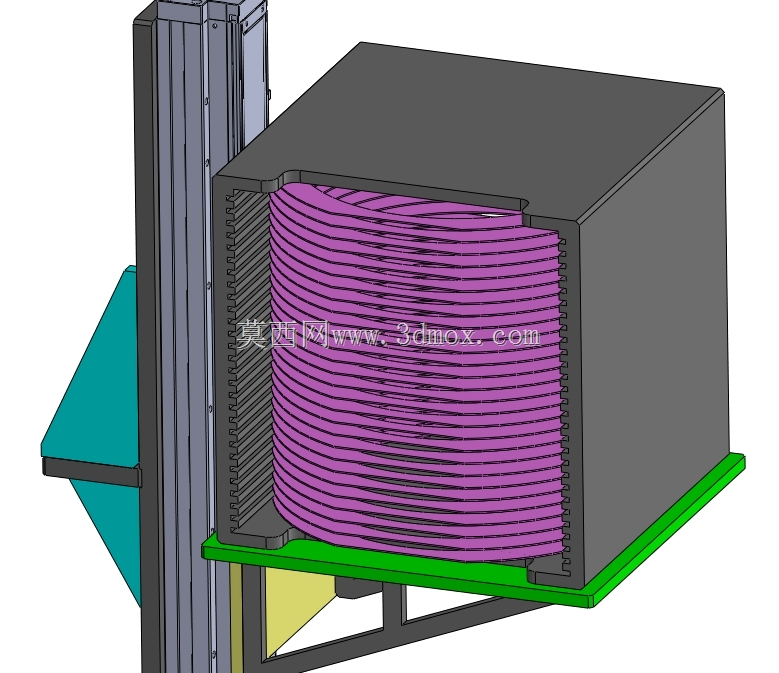

　　从工艺流程看，设备前段衔接切割工序，读取1PCS钢板的一维码并绑定4PCS产品的二维码，绑定完成后分别进行IR面（正面）和AR面（背面）测试。当IR表面检测结果为NG时，该NG产品保留在钢板上；IR检测为OK的产品则进入下一步AR表面检测。AR面检测OK的产品排入OK钢圈，AR面检测NG的产品则排入NG钢圈，从而实现良品与不良品的自动分流。这种按检测结果分级排料的逻辑，能够减少人工复检环节的混料风险，也便于后段工序按品质等级分别处理。

　　视觉拍摄方式上，设备支持方形图案与菱形图案两种可选方案，可根据芯片封装形式、载具定位方式或检测算法需求切换。检测前的表面清洁是保证成像质量的关键环节，设备配置平板电脑用于产品IR表面清洁一次，后段再对AR表面清洁两次；清洁气体要求使用氮气，清洗方式为单件清洗，以降低颗粒、粉尘对光学成像的干扰，同时避免压缩空气中油水杂质对芯片表面造成二次污染。

　　结构设计方面，整机外形长、宽、高为2200mm、2000mm、2000mm，该尺寸不含顶部FFU与三色灯，现场布局时需要额外预留FFU安装高度、三色灯警示高度以及顶部排风维护空间。设备主体采用钣金框架配合方孔烤漆制作，搁板由铝型材搭建，观察与维护区域使用棕色亚克力玻璃，既满足内部机构运行状态的可视性，又能在一定程度上遮挡环境杂光，对视觉检测工位的光环境稳定有帮助。底部配置脚轮与可调支撑脚，方便设备移位、就位以及水平调校。

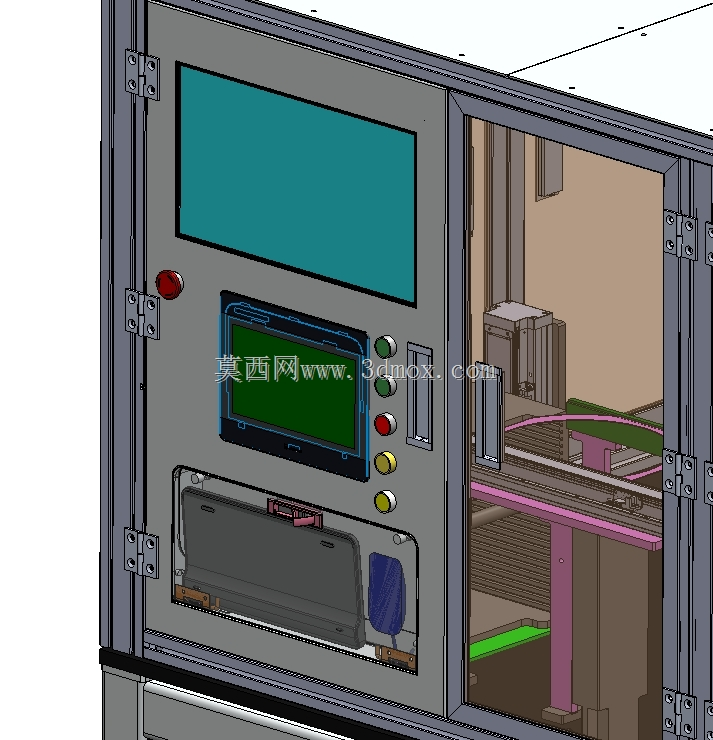

　　气动与电气条件方面，设备工作压力要求0.4-0.6MPa，输入电压为AC220V、3PH、50/60Hz，接入时需确认工厂气源稳定性与三相电源相序。设备顶部设置FFU相关安装区域，用于维持机内洁净度；机身一侧布置操作屏、按钮、指示灯及三色报警灯，便于操作人员启停设备、查看状态并在异常时快速响应。

　　产能与品质指标上，设备预期UPH最大可达2760，并具备排除异常来料的能力；杀伤度要求控制在≤2%，杀伤不足控制在≤0.2%，这两项指标直接关系到误判率与漏检率，是视觉检测设备选型和工艺验证时需要重点跟踪的参数。整机内部集成搬运、定位、拍照、清洁、分选等模块，适合芯片封装后外观检测、钢圈分类排料以及离线品质抽检等场景。

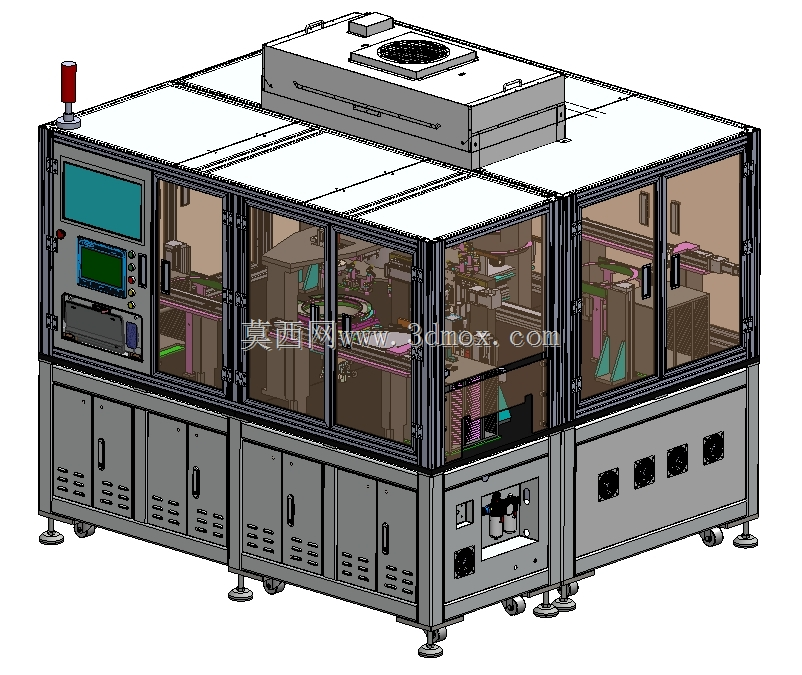

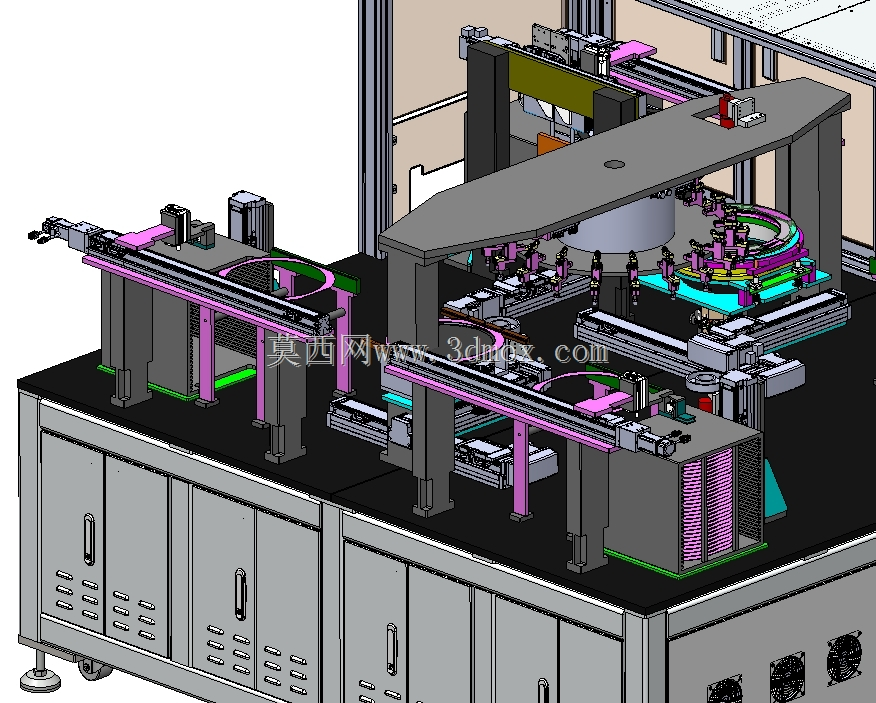

　　从三维建模角度看，该设备完整呈现了钣金机架、透明防护舱、铝型材搁板、顶部FFU、操作面板、底部脚轮、内部检测与搬运机构的空间关系。建模时需要重点控制整机外轮廓与维护门开启范围，确认相机、光源、清洁机构、搬运机械手及TRAY/钢圈工位之间的干涉关系；同时要兼顾气管、电缆走线空间和门板开合动线，使设备在满足检测节拍的前提下，具备较好的可制造性与可维护性。
