全自动矿泉水瓶热收缩膜包机组

　　该套设备面向瓶装饮用水、饮料及类似PET瓶产品的成组外包装工序，核心任务是把连续进入线体的散瓶按设定列数与排数整理成矩阵，再完成套膜、封切、热收缩和冷却输出，使多瓶产品形成便于搬运、仓储和商超陈列的集合包装单元。现场布置时，设备通常衔接在前道灌装、贴标或装箱分流环节之后，也可作为独立工段使用；入口输送段需要预留瓶流缓冲空间，出口则与码垛、人工收集或仓储输送线对接。

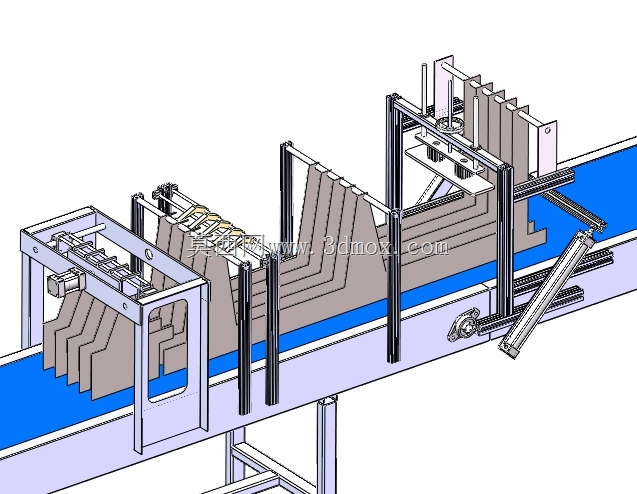

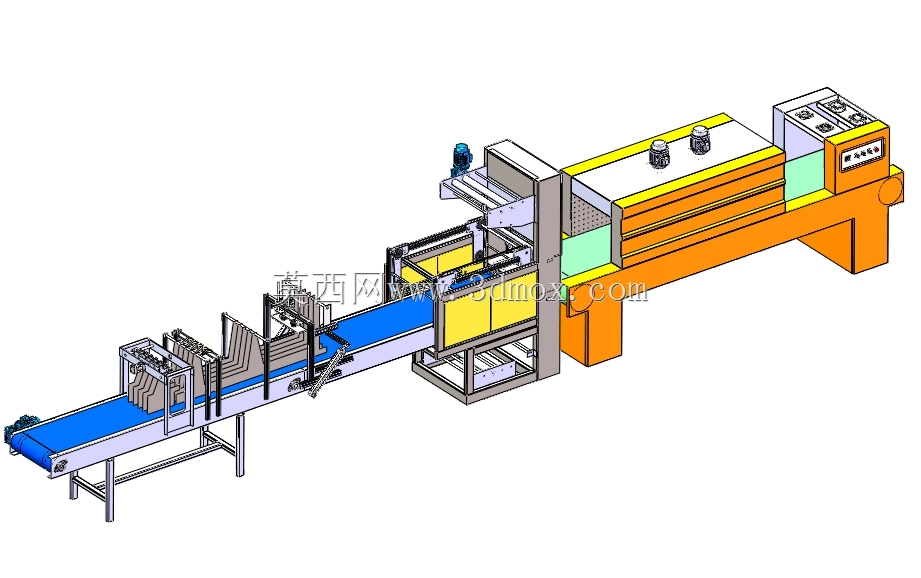

　　从结构组成看，整机沿物料流动方向展开。前端为蓝色平面输送段，承担瓶流导入和节拍衔接；中部设置理瓶、分道、挡瓶与推瓶机构，通过护栏、分隔板、阻挡气缸或摆杆类执行件，把单列或多列瓶流约束成固定包装规格。护栏位置需要根据瓶径、瓶高和每组瓶数调整，侧边导向应避免瓶身挤压变形，同时保证矩阵在进入封膜区域前不发生倒瓶、错位。膜卷供给与封切部分布置在理瓶机构之后，负责将薄膜牵引、包覆并完成端部封合；热收缩通道位于后段，内部通过热风循环使薄膜均匀受热收缩，紧贴瓶组外轮廓。

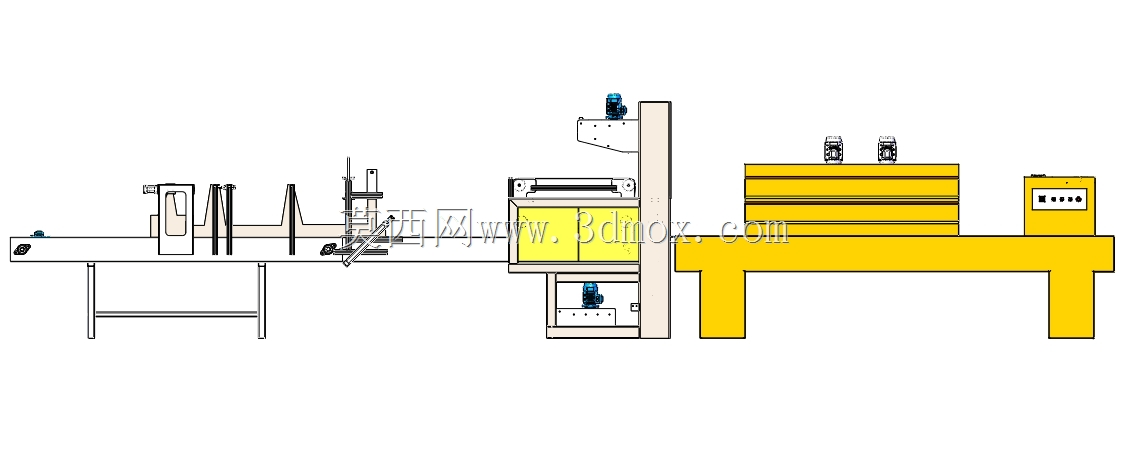

　　热收缩段是整机外形尺寸和安装边界中最需要重点校核的区域。该段箱体较长，内部设有加热腔、风道、循环风机、温度检测与保温层，外部还布置控制按钮、检修门和排风接口。安装时不仅要关注设备总长、总宽和输送高度，还应在热箱两侧预留维护开门与散热距离，上方避免紧贴厂房管线，电气侧应留出接线和检修通道。入口与出口输送中心线需保持一致，地脚支撑面应平整牢固；若车间地面存在坡度或振动，需要通过可调脚杯校正输送面水平，防止瓶组在高速运行中偏移。

　　控制逻辑上，设备围绕连续包装节拍组织动作。输送电机提供主物流，理瓶与推瓶机构按检测信号完成分组，封切机构在瓶组到达指定位置后执行压合、切断和热封，热箱则维持稳定温度场。工程设计中需要把机械动作时序与传感器位置配合好：瓶组到位信号过早会造成封切压瓶，过晚则会拉膜不准；热风循环风量过小，膜面容易出现褶皱、角部包覆不紧；温度过高或停留时间过长，又可能导致薄膜过度收缩、瓶身受热变形。因此输送速度、加热温度、风门开度和薄膜张力需要作为联调参数共同匹配。

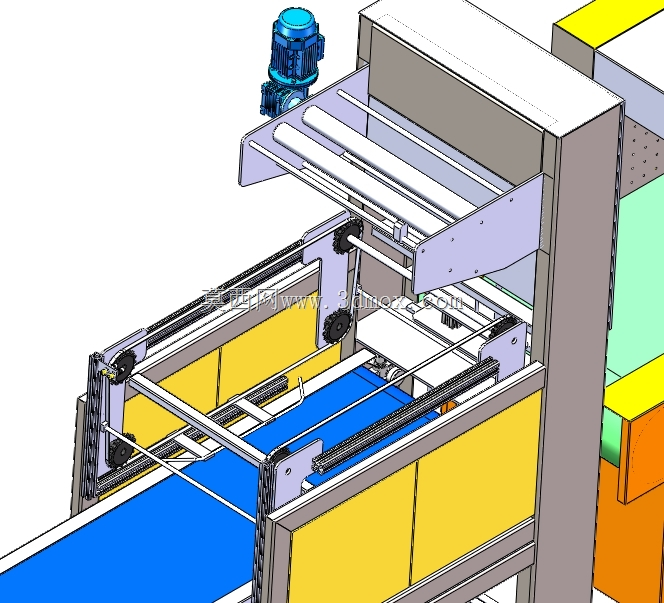

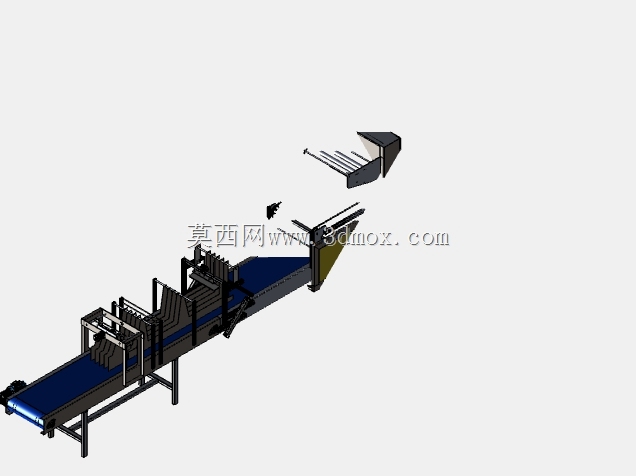

　　结构建模时，机架部分以型钢焊接或螺栓拼装框架为主，承担输送部件、热箱、封切机构和防护板的载荷。输送段两侧护栏、支腿、滚筒或带式输送机构均采用可拆装方式，便于运输后现场拼装。热箱外壳采用钣金护板与保温层组合，既减少热量向外散失，也降低操作人员接触高温表面的风险。封切部位应重点体现热封刀、压膜架、膜卷张紧、导向辊和安全防护的相对位置；这些部件在实际维护中更换频率较高，模型中保留清晰装配层级，有利于后期出工程图和备件选型。

　　设备适用的包装规格具有一定柔性。通过更换护栏、调整分道宽度、修改分组计数参数和更换膜卷导向位置，可在同一台设备上适配不同瓶径、瓶高及每包瓶数。对于矿泉水生产线，常见目标是形成整齐的多瓶集合包，外包装薄膜收缩后应在瓶身侧面和端部形成稳定束紧力，既不能松脱，也不能把PET瓶压瘪。包装成品从热箱输出后，通常经过短距离自然冷却或风冷段，再进入后道收集工位。

　　在选型和方案评审时，应先确认目标产能、包装规格、瓶型尺寸、薄膜材质和车间布置方向，再反推输送线速度、热箱有效长度、封切机构行程及安全防护范围。该三维结构完整呈现了从瓶流输入、矩阵整理、薄膜封切到热收缩输出的连续工艺路径，适合用于包装机械方案沟通、机构布局校核、产线占位分析以及自动化设备教学演示。
