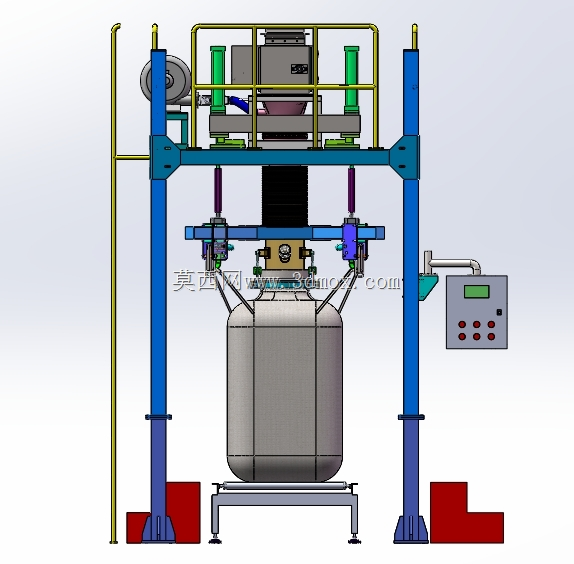

大袋物料称重包装机组装结构

　　这套大袋称重包装设备主要面向粮食、化工粉料、颗粒料、矿粉、塑料粒子等需要吨袋或大规格包装袋完成定量灌装的生产场景，常见于散料仓储出料端、原料车间成品包装段以及物流发运前的计量工位。设备布置时需要兼顾上方来料、下方叉车通行和侧面检修空间，机架立柱围绕称重与挂袋区域形成稳定框架，顶部承接储料或给料机构，中部设置称重传感器模块、夹袋机构和袋口导向结构，下部预留托盘与叉车进出边界。

　　实际运行中，空吨袋由人工或辅助吊具挂到挂袋位，袋口经夹紧结构密封后进入称重流程。物料通过给料机构进入袋内，称重系统在传感器模块上完成实时重量采集，采用综合板数字调节与参数设定，支持重量累计显示，并具备自动去皮、自动校零、自动落差修正等功能。粗给料与细给料的配合能够在保证包装速度的同时控制最终计量精度，临近目标重量时减小给料量，降低物料冲量和空中料柱对称重结果的影响。

　　设备的功能核心不只是把物料装入袋内，而是把供料、称重、夹袋、除尘、脱袋和输送衔接成连续工序。包装过程中袋口处于封闭或半封闭状态，除尘接口可将扬尘抽走，减少粉料外逸；灌装完成后，夹袋机构松开，挂袋钩或挂袋装置按流程脱开，满袋由下方托盘、输送辊道或叉车转运。对于易潮、易飞扬或密度波动较大的物料，结构设计上需要重点考虑给料均匀性、称重稳定性和清料便利性，料道内壁尽量减少死角，法兰和检修口位置应便于日常维护。

　　从结构思路看，机架承担挂袋载荷、满载偏载和设备振动，立柱与横梁需要形成足够刚性，避免称重框架受外力干扰。称重模块应与输送、除尘、夹袋等外部连接保持合理隔离，软连接、限位和防过载结构不能缺失，否则管道拉力、袋口张力或设备碰撞会直接造成计量漂移。夹袋区域要适配不同袋口尺寸，导向件保证袋口居中，防止物料偏载导致吨袋倾斜；传感器布置需满足三点或多点支承的受力平衡，使满袋重量能够稳定传递。

　　外形与安装边界方面，这类设备通常按立式工位布置，高度方向需满足吨袋悬挂、膨胀和起吊空间，底部需留出叉车叉取托盘的通道；周边应布置检修平台、气路元件、控制箱和除尘管道。若与上游料仓连接，要预留检修阀、软连接和溜管角度；若与下游输送线衔接，则需保证满袋落位后与辊道或链板输送高度一致。模型中各装配关系可用于核对机架跨度、称重模块位置、夹袋行程、挂袋高度以及维护操作空间，也适合在方案阶段评估大袋包装工位的布局合理性。

　　对于结构设计人员来说，该设备的建模重点在于理解称重框架与固定机架之间的受力边界、夹袋与脱袋动作的空间轨迹，以及除尘和给料通道的协同关系。选型时可依据物料特性、袋重范围、包装节拍和现场空间调整给料方式、除尘风量、传感器量程及输送形式，从而使设备在连续生产中保持计量稳定、粉尘可控和转运顺畅。
