片状物料计数分发卡包包装设备结构

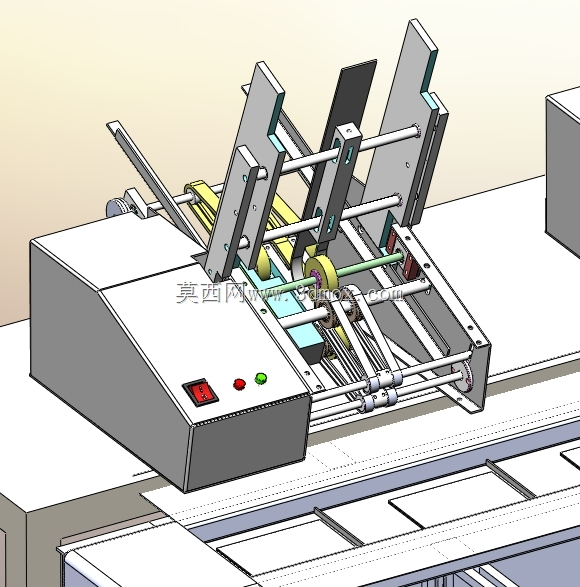

　　这套卡包包装设备的三维结构，面向信封、红包、名片、说明书卡片、薄型纸品叠件这类片状产品的后段整理工序搭建，核心解决薄片物料堆叠计数后逐份分发、有序送入包装工位的作业需求。在印刷纸品、文创贺卡、商务名片加工、小额红包封装这类生产场景里，人工逐张清点分摞不仅效率跟不上前端印刷裁切的节拍，薄片之间静电吸附、边缘错位还很容易出现数错份、多片漏片的问题，这台设备就是把点数、分份、送料入包的动作整合在同一台机架上，替代人工完成重复性的薄片分拣作业。

　　从整机布局来看，设备的进料端设置在机架侧上方，待清点的片状物料先整齐叠放在储料料仓内，料仓两侧设置可调宽度的挡料立板，挡料板的安装槽开成长腰孔，适配不同长宽尺寸的片料：常规名片尺寸、标准信封、折叠后的红包片都可以通过松开挡料板固定螺栓调整内空宽度，调整范围覆盖常见薄型片料的外形边界，不需要额外更换定制料仓配件。料仓底部对应点数工位设置摩擦分张轮，分张轮表面包覆防滑橡胶层，轮体转动时依靠摩擦力把最底层的单张片料逐张送出，分张轮旁配套设置反向阻尼压轮，压轮的压力通过顶部的调节螺母控制，当片料厚度偏薄、多张片料被静电吸附在一起时，反向阻尼轮会把叠在上方的多余片料挡回料仓，保证每次送出的只有单张物料，从结构上避免双张、多张连送的故障。

　　点数计数的功能依靠出料口位置的对射光电传感器实现，每一张从分张轮送出的片料穿过光电检测光路时，系统就累计一个计数，当计数数值达到单份卡包预设的片数时，分张轮暂停送料，下方的分料推板动作，把已经数够数量的一摞片料横向推送至出料输送位。推板的驱动采用直线滑台搭配导向光轴，推板行程两端设置缓冲限位块，推送过程中推板端面和片料堆叠侧面保持平行，不会推歪整摞片料导致边角折损。分份后的片料摞顺着倾斜导料滑槽滑入枕式包装的进料输送段，滑槽的两侧护边同样做可调设计，片料在滑槽内滑动时不会出现侧向偏移，对齐状态直接送入包装膜的裹包工位。

　　设备的主机架采用标准工业铝型材搭配角件拼接搭建，机架底部设置可调脚杯，安装时可以旋转脚杯调整整机水平度，抵消车间地面的平整度误差，机架的整体占地面积控制在小型后段包装设备的常规边界内，长度方向预留了和前端裁切设备、后端封切设备对接的安装接口，既可以单独作为点数分卡工位使用，也可以直接嵌入整条枕式包装产线，和前端的片料裁切机、后端的热封切设备联动节拍运行。设备的所有传动轮、导向轴的安装支座都设计了可调节的张紧结构，传动同步带使用一段时间后出现松弛时，不需要拆卸整个支座，只需要松开张紧螺钉调整轮体中心距就能重新张紧，日常维护的操作空间在机架外侧就可以完成，不需要拆解机身外护板。

　　在动作逻辑的结构匹配上，点数轮的间歇转动、推板的往复推送、输送线的步进运行三者的动作时序通过机械凸轮配合电控信号协同，分张轮送料时推板停留在回程位，避免干涉片料送出；计数完成后分张轮锁止，推板向前推送整摞片料，推送到位后推板快速回程，下一轮点数动作随即启动，各个动作之间的避让间隙在三维装配时做了完整的干涉检查，所有运动部件在全行程范围内都不会出现结构碰撞。针对薄片物料容易翘曲的特性，料仓上方还设置了轻质压料块，压料块依靠自身重力压在叠放的片料顶部，始终让最底层的片料贴紧分张轮表面，不会因为片料摞高度下降出现摩擦力不足、送料打滑的情况，压料块的重量做了适配，压力过大反而会压弯薄片造成卡料，整体结构在细节处都围绕片状物料的物理特性做了对应设计。
