手机盒全自动热收缩膜包装机组

　　该套设备面向消费电子成品包装环节，主要承担手机盒外覆透明热收缩膜的连续作业，常见于手机出厂包装、配件盒塑封、电商礼盒防护以及电子类产品整线包装车间。设备把卷膜供给、纸盒输送、套膜封切、边角处理和热收缩成型集中在一台机组内，减少人工取放与单机转运，适合盒型规整、节拍稳定、外观要求较高的包装场景。

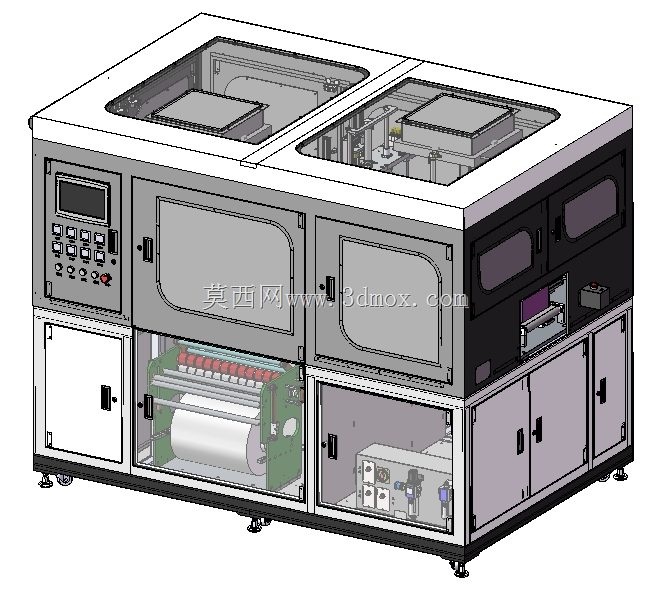

　　从现场布置看，整机采用长条形柜式机架，底部设置脚轮和可调支撑，便于在车间内定位后调平。设备正面预留操作、检修和膜卷更换区域，上部设置透明防护观察窗，既能够观察封切与输送状态，也可降低运动部件外露带来的安全风险。左侧布置人机操作面板，按钮、指示灯和控制界面集中在人员站位附近，方便开机、复位、参数调用和异常确认；下部柜体用于容纳电气、气动及辅助元件，使管线尽量在机架内部走线。

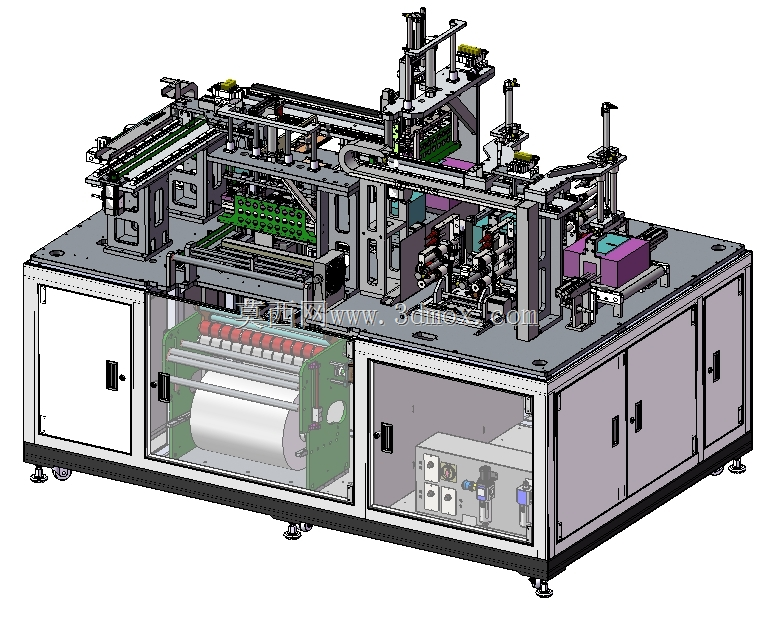

　　设备的工艺路线围绕盒体与膜料两条物料流展开。纸盒由人工或前段流水线放入上料皮带线后，进入推盒工位，推盒机构按设定节距将盒体稳定送入制膜区域；卷膜经导向、张紧和成型结构形成包覆通道，使膜料随盒体前进并完成套袋。封袋工位负责纵向或横向封口，切角工位对收缩后容易堆积褶皱的边角进行处理，最后由裁切与热收缩相关机构完成膜边分离和膜面贴合。成品输出后，包装膜紧贴盒体，起到防尘、防潮、防拆和提升外观一致性的作用。

　　结构设计上，机架需要同时承受膜卷重量、输送拉力、封切机构往复冲击以及热收缩区域的温度影响，因此主体框架宜采用型钢或钣金焊接、拼装组合，并在封切、推盒、张紧等受力点增加局部加强。膜卷安装区要考虑换卷空间和膜料对中，导向辊的平行度、张紧力和过辊阻力会直接影响套膜是否跑偏。推盒机构则需控制推送轨迹与盒体接触位置，避免手机盒在高速进给时歪斜、卡滞或表面受压。

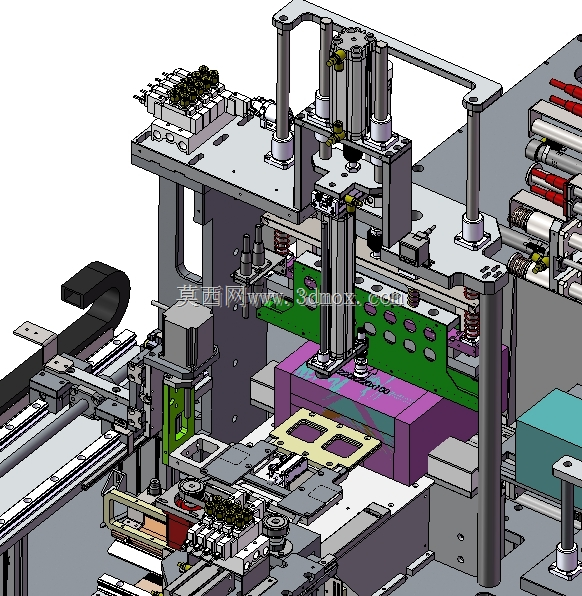

　　封切部分是整机稳定性的关键。封刀温度、压合时间、刀座平行度和膜料牵引速度需要相互匹配：温度过低会造成封边不牢或毛边，温度过高则可能出现膜料熔化、拉丝甚至粘刀。切角机构的位置应根据盒宽、盒高和膜边余量调整，使热收缩后四角平整，不在盒体棱角处形成明显鼓包。输送皮带线需保持表面平整、两侧导向间距合适，过宽会使盒体姿态漂移，过窄则容易摩擦盒面或造成堵料。

　　安装边界方面，设备前方应留出膜卷吊装或人工换卷空间，侧面需保证防护门、电气柜门和气动维护点能够完全打开；后部或出料端要衔接成品输送、装箱或检验工位。上部透明罩和排风、加热区域需要预留散热空间，不可将设备紧贴墙面布置。地脚调平后应确认输送面高度与前后产线一致，脚轮在就位后不得承受长期工作载荷。对于多规格手机盒生产，换型时主要调整导向宽度、推盒行程、膜料成型宽度、封切位置及温度参数，结构上应保留清晰的刻度、锁紧和快换位置。

　　三维建模时，整机外观、内部膜路、推盒机构、封切刀座、皮带输送、柜体门板、观察窗和脚轮支撑均需完整体现。运动部件应按实际行程检查干涉，尤其关注门体开启、膜卷拆装、推盒往复和封刀闭合空间。管线布置应沿机架立柱和横梁走向，避免靠近高温封刀及活动机构。该模型可用于包装设备方案评审、非标自动化布局、机构原理讲解以及产线干涉校核，能够较完整地反映手机盒热收缩包装设备从物料进入到成品输出的工程实现方式。
