SCARA四轴机器人双标贴附流水线设备

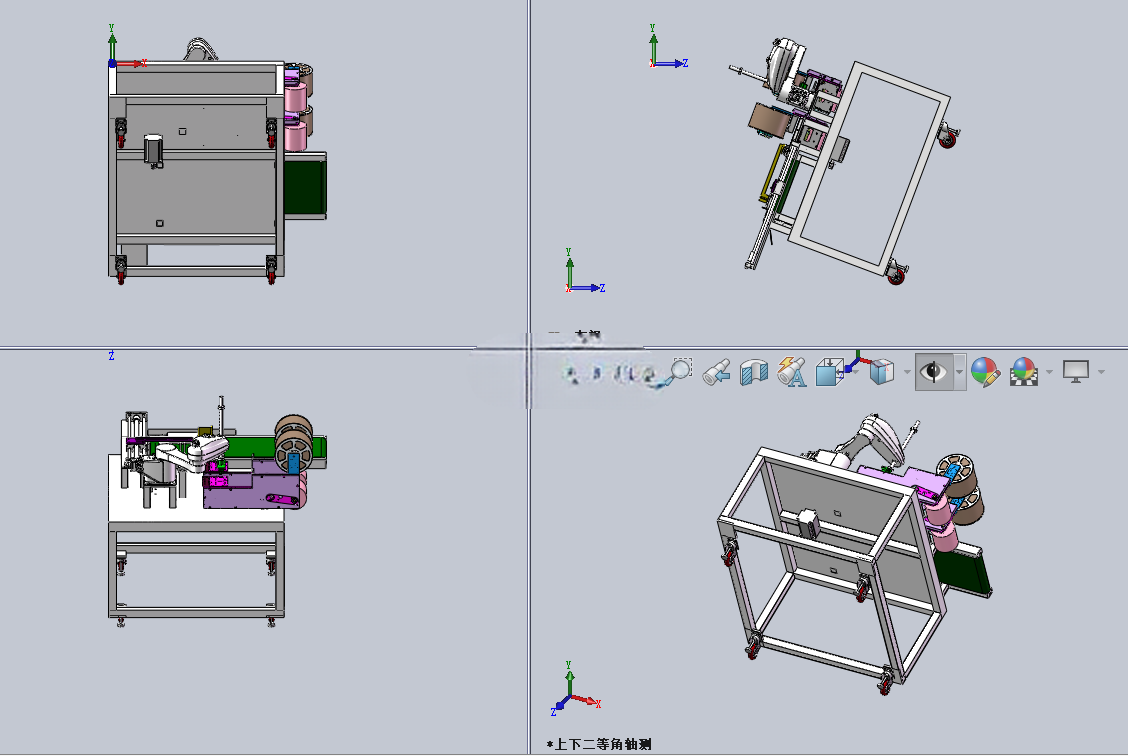

　　在3C电子零部件、小型日化包装件、食品盒装产品的后段包装工序里，贴标环节长期面临小批量多规格换产、贴标位置精度要求高、人工贴标效率跟不上前端流水线节拍的痛点，这套以SCARA四轴机器人为执行核心的贴标设备，正是针对这类扁平类、规则盒状工件的双标签贴附需求开发的结构方案。设备整体采用台架式一体化布局，底部为方通焊接的安装基座，所有功能单元均集成在基座台面上，安装时只需调平四个支撑脚、对接前端来料流水线与后端收料线即可完成部署，无需额外搭建复杂的外围钢架结构，整体台面安装边界控制在长1800mm、宽1200mm、高1500mm范围内，适配多数中小型生产车间的线边工位布置要求，不会占用过多通道空间。

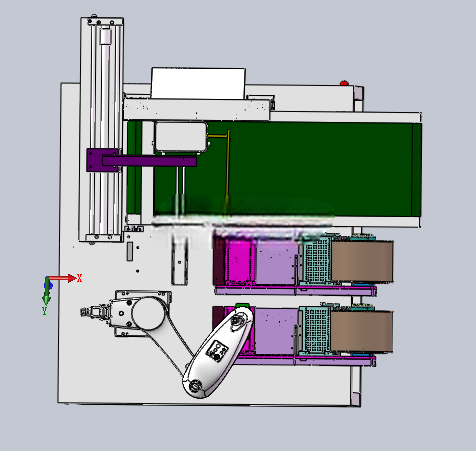

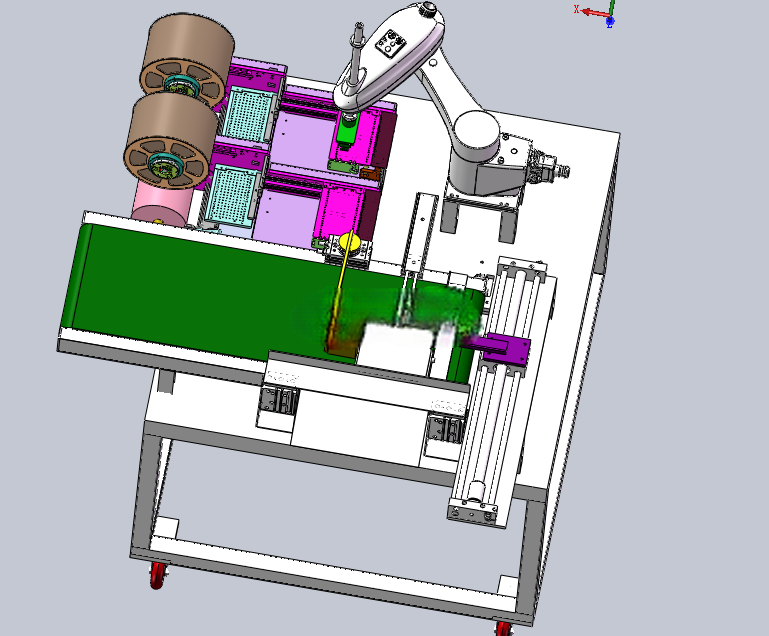

　　从功能单元的排布逻辑来看，设备左侧为SCARA机器人安装工位，四轴机器人的底座通过定位销与螺栓直接固定在基座的加工基准面上，保证重复定位精度不会因长期运行出现偏移，机器人末端搭载真空吸标贴附头，可完成标签的取标、对位、压附全动作，相比传统的气缸式直线贴标头，SCARA的运动范围可覆盖半径600mm的圆形作业区域，能同时对接两个飞达供标机构与中间的皮带输送线，无需额外增加移载机构即可完成双标签的依次贴附，大幅压缩了设备的整体结构尺寸。两个飞达供标机构并排布置在机器人作业范围的前侧，分别承载两种不同规格的标签料带，飞达内部集成料带牵引辊、离型纸收卷辊、标签剥离刀板，拨料动作由飞达自带的步进电机驱动，可根据贴标节拍调整送标速度，保证每次剥离的标签位置精准停在吸标位，不会出现标签偏移、褶皱的问题；飞达的安装座设计为腰型孔可调结构，更换不同宽度的标签卷时，只需松开固定螺栓调整飞达的横向位置与剥离刀板的高度，即可快速完成换产调试，适配宽度30mm到120mm范围内的各类不干胶标签。

　　中间的皮带输送线贯穿设备中部，采用绿色PVC防滑皮带，皮带宽度为300mm，输送速度可通过调速电机在0-20m/min范围内无级调整，线体两侧设计有可调式挡边，可根据工件的宽度调整挡边间距，保证工件在输送过程中不会出现偏斜，线体上对应贴标工位的位置安装有光电检测传感器，当工件输送到贴标位时，传感器会触发信号控制输送线短暂停顿，同时给SCARA机器人发送贴标启动信号，待两个标签依次贴附完成后，输送线重新启动将工件送入下一道工序。输送线的进料端与出料端均设计有过渡导板，可直接对接车间现有流水线的高度，无需额外增加提升或下降转接机构，减少了工件转接过程中出现卡料、刮伤的概率。

　　设计过程中重点考虑了设备的维护便利性与运行稳定性，所有气管、线缆均通过拖链规整布置在台架内部，不会外露在作业区域内避免被运动部件剐蹭，机器人的运动路径在调试阶段就做了干涉仿真验证，保证机器人在取标、贴附、复位的全行程内，不会与飞达、输送线挡边、机架等固定部件发生碰撞，同时在机器人作业范围的外侧预留了安全光栅的安装位，后期可直接加装安全防护装置，满足车间的安全生产要求。贴标头的真空回路设计有压力检测开关，当出现吸标失败、标签脱落的情况时，设备会自动触发报警提示，避免出现漏贴的问题；压标头采用柔性硅胶材质，贴附时可根据工件表面的微小高度差自适应调整压附力度，不会刮伤工件表面，也能保证标签完全贴合无气泡。

　　这套结构方案没有采用复杂的定制化零部件，多数标准件如输送线辊筒、电机、气缸、真空发生器均可直接从市面采购，降低了后期的备件维护成本，整体结构紧凑，换产调试步骤简单，适合中小型生产企业的多规格产品贴标工序使用，也可作为自动化集成商开发同类贴标设备的结构参考，建模时所有配合面均按照实际加工公差做了预留，可直接导出工程图用于零部件的加工与装配。
