锂电池电芯头部贴裹胶纸生产设备

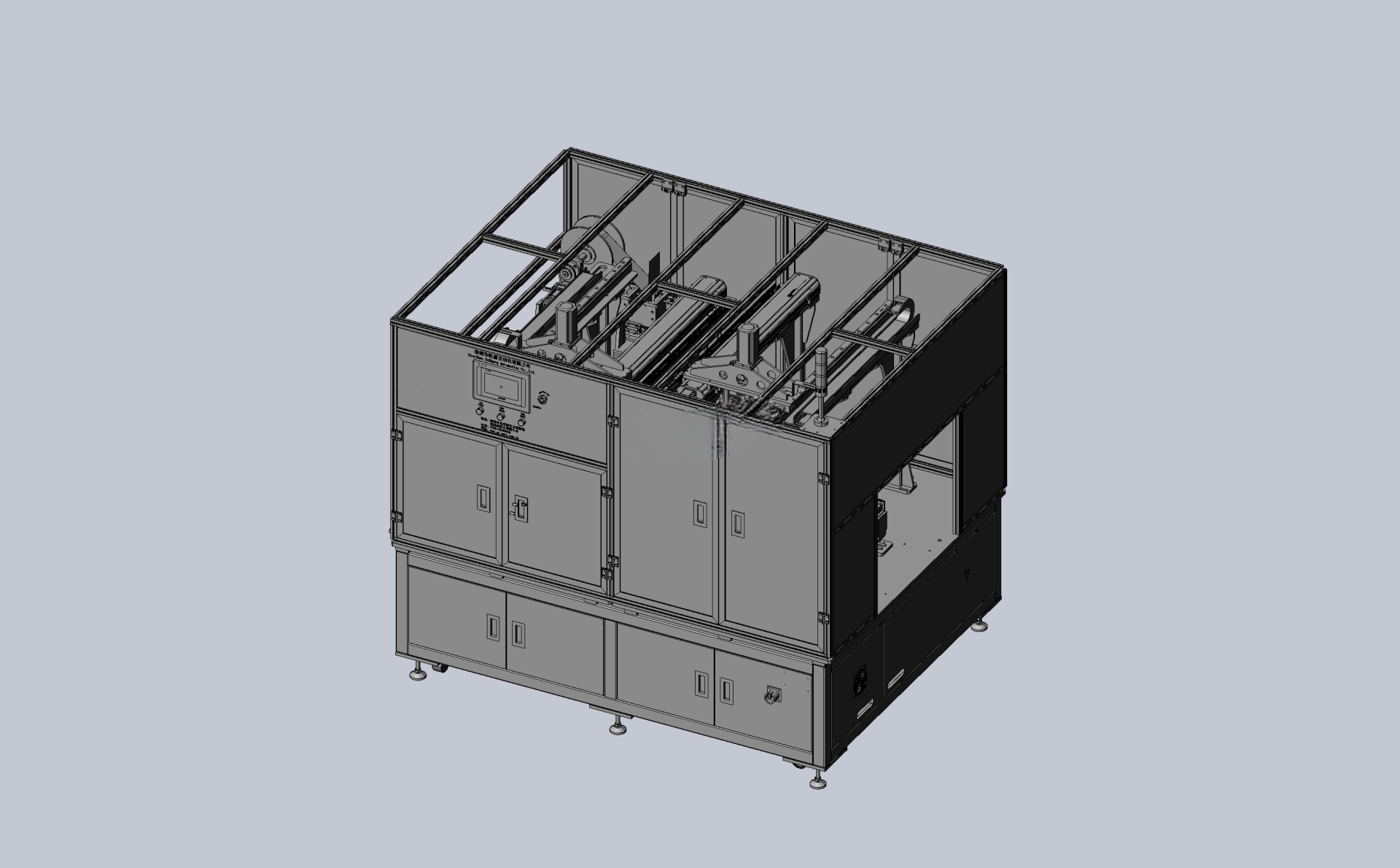

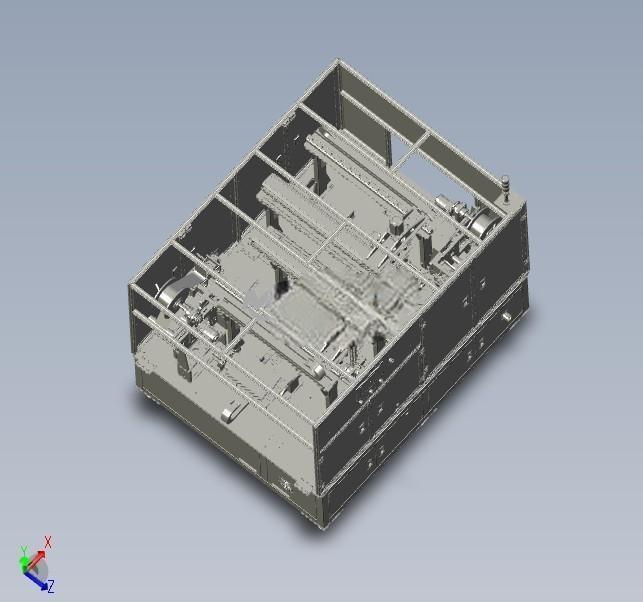

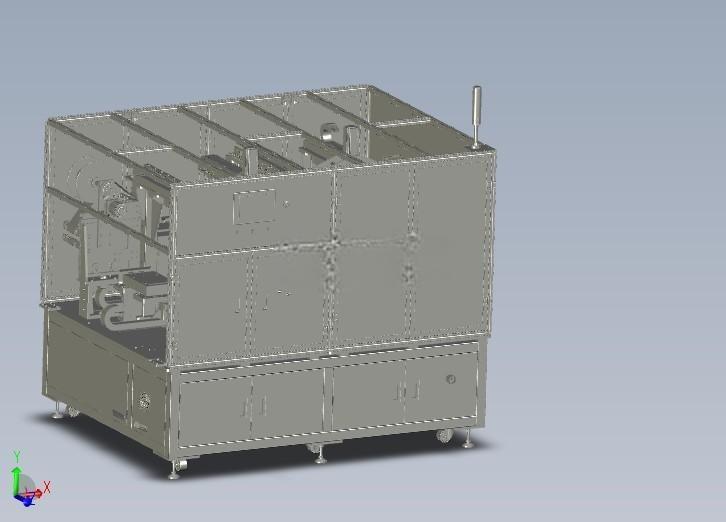

　　设备整体采用方管焊接机架作为承载主体，底部配置可调脚轮与固定脚杯，方便产线布局调整与安装调平，机架下部设置电气安装腔与气动元件安装区，将动力控制部分与作业执行区做物理分隔，避免生产过程中粉尘、胶纸碎屑进入控制区域引发设备故障，机架上部为封闭的作业防护舱，采用铝型材搭配透明亚克力门板做防护，既可以观察内部作业状态，也能防止设备运行过程中人员误触运动机构，同时减少胶纸挥发物扩散到车间环境中。在动力储能锂电池中段生产工序里，电芯完成卷绕或叠片、极耳焊接后，需要在电芯头部特定位置贴裹绝缘胶纸，避免后续装配过程中极耳与壳体、相邻电芯发生短路，同时起到固定极耳排布、规整电芯外形的作用，这款贴裹胶纸设备就是针对该工序开发的专用生产设备，适配方形铝壳电芯、软包电芯的头部贴胶工艺需求，可直接接入锂电池自动化生产线，也可作为单机设备配合人工上下料完成小批量生产作业。

　　从功能模块划分来看，设备集成了电芯上料定位、胶纸放卷裁切、多工位贴胶、裹胶压合、成品下料几个核心单元，上料位设置了仿形电芯定位治具，可根据不同规格的电芯尺寸快速更换治具，适配不同型号电芯的生产需求，定位机构采用气缸搭配线性导轨做夹紧定位，定位重复精度可控制在±0.1mm范围内，保证胶纸贴附位置的一致性。胶纸供料部分采用气胀轴固定胶纸卷，搭配张力控制辊、纠偏机构，保证胶纸走带过程中张力恒定、不发生偏移，避免胶纸起皱、贴附错位的问题，裁切机构采用硬质合金切刀，配合气缸驱动做定长裁切，裁切长度可根据工艺需求通过参数调整，无需更换机械部件。贴胶执行单元采用旋转贴附结构，当电芯定位完成后，取胶头先将裁切好的胶纸真空吸附，移动到电芯头部指定位置后先完成胶纸平面部分的贴附，随后旋转机构带动压轮沿电芯头部轮廓做滚压，将胶纸完整裹覆在电芯头部的棱角位置，压轮采用硅胶材质，硬度控制在邵氏40-50度，既可以保证胶纸与电芯表面完全贴合无气泡，也不会压伤电芯外层的绝缘膜。设备的搬运转移机构采用伺服电机搭配同步带传动，带动载具在各个工位之间流转，工位切换速度可根据生产节拍调整，最高生产节拍可达1200pcs/小时，可匹配大部分锂电池中段产线的生产速度。

　　在设计过程中，充分考虑了锂电生产车间的防静电要求，所有与电芯接触的部件都采用防静电材质或者做防静电表面处理，设备整体接地电阻小于4欧姆，避免静电击穿电芯内部隔膜造成安全隐患。安装边界方面，设备整体占地尺寸约为1800mm1200mm1700mm，设备顶部预留了排风接口，可对接车间废气收集系统，底部脚杯调节行程为50mm，可适应地面不平整的安装环境，设备侧面预留了维护门，方便日常更换胶纸卷、清理裁切废料、检修运动部件，气路接口与电源接口都设置在设备后侧下部，接入车间压缩空气与电源即可完成调试投产，不需要额外复杂的安装配套。

　　设备的运动部件都设置了原点传感器与极限位置传感器，当出现卡料、位置偏移等异常情况时会自动停机报警，提示操作人员处理，降低设备故障损坏的概率。在实际生产应用中，该设备可替代传统的人工贴胶作业，解决人工贴胶位置一致性差、胶纸裹覆不牢、生产效率低的问题，贴附完成的胶纸位置偏差可控制在±0.2mm以内，胶纸贴合无气泡、无翘边，裹覆角度完全覆盖电芯头部棱角，满足锂电池生产的绝缘防护工艺要求，针对不同厚度的胶纸材料，只需要调整裁切参数与压合压力即可适配，不需要对机械结构做大规模改动，可覆盖多数消费类、动力类锂电池的头部贴胶工艺需求。
