SIM卡成品自动化组装生产设备结构

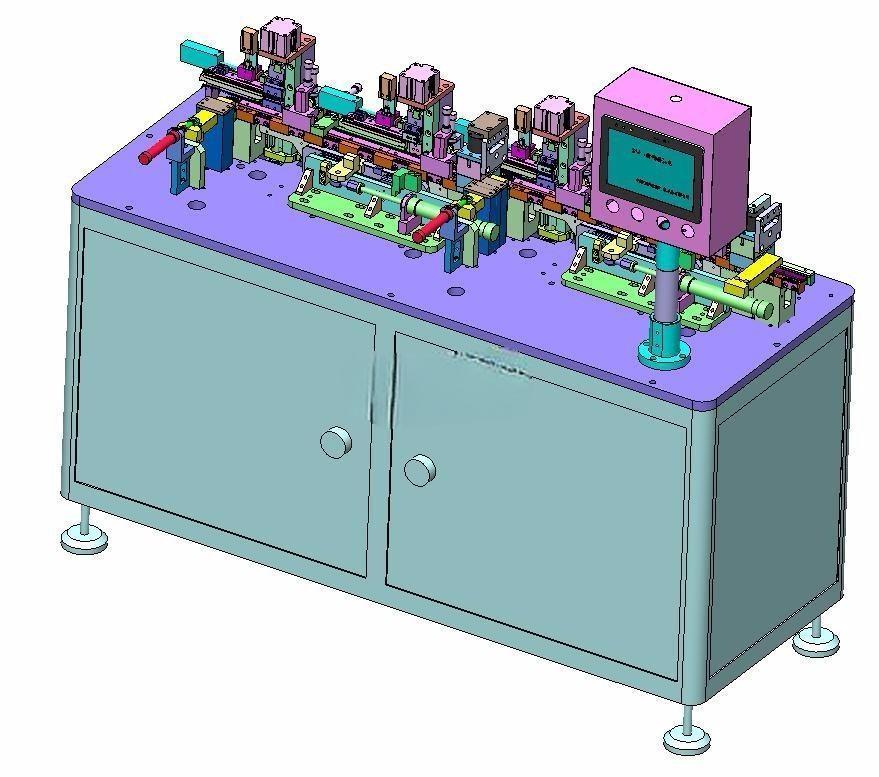

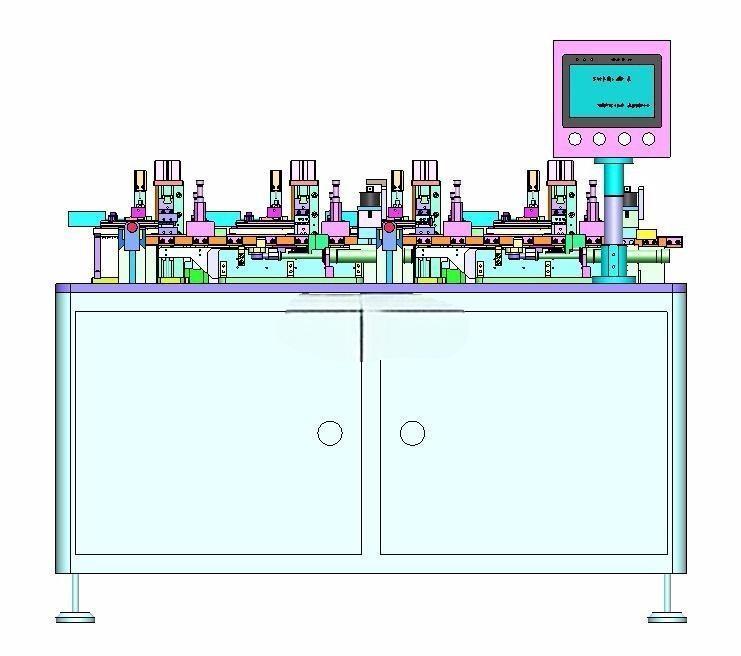

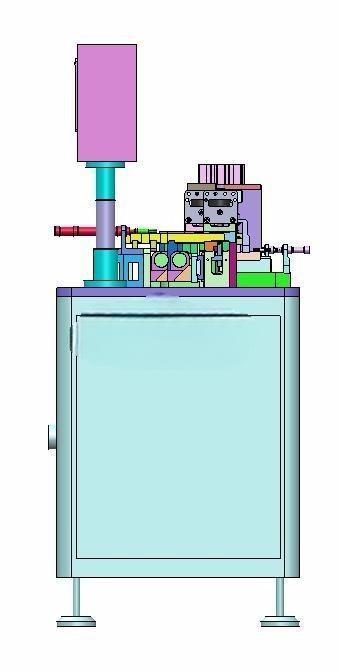

　　在通讯零部件精密制造场景中，SIM卡作为智能终端必备的身份识别载体，其成品组装精度直接影响终端设备的读卡稳定性与接触可靠性，传统人工组装模式下，端子插装偏移、胶芯压合不到位的不良率长期维持在较高水平，且人工逐工位操作的效率难以匹配消费电子行业百万级月产能的交付需求，该款SIM卡组装设备正是针对这一生产痛点开发的专用自动化作业单元。设备整体采用落地式柜式机架结构，底部配置可调式支撑脚杯，可适配车间环氧地坪、钢板地坪等不同地面条件，安装时仅需预留设备本体长宽尺寸外0.8米的操作维护通道，机架上部的作业台面采用整块45号钢板经磨床精加工处理，平面度控制在0.02mm以内，为各工位模组提供稳定的安装基准，避免长期运行后因台面形变导致的工位对位偏差。

　　设备的功能覆盖从原料输入到成品输出的全流程作业，原料端分别设置端子料带供料机构与胶芯振动上料盘，端子料带采用棘轮牵引式送料结构，每次送料步距误差控制在0.05mm以内，配合光纤传感器检测料带位置，缺料、卡料时可即时触发停机信号；胶芯上料采用直振送料轨道配合分料气缸，将无序排列的胶芯逐个精准定位到载具定位槽内，载具采用伺服电机驱动的同步带循环输送结构，依次经过端子裁切插装、胶芯压合、导通检测、不良品分拣、成品出料五个核心工位，各工位的动作时序通过PLC程序协同控制，相邻工位的动作间隔可根据实际生产节拍灵活调整，最高稳定运行节拍可达1200件/小时。

　　从结构设计思路来看，该设备优先考虑了长期运行的稳定性与维护便捷性，所有与物料接触的定位块、压头均采用快拆式结构，更换不同规格SIM卡产品时，仅需更换对应载具治具与压头配件，无需大规模调整机架主体结构，设备左侧预留的端子料带安装位可适配标准卷装料带，减少料带更换频次，上部设置的独立控制电箱将电气元件与作业区域物理隔离，避免生产过程中产生的碎屑、灰尘进入电箱影响电气元件寿命，压合工位配置的压力传感器可实时监测压装力数值，压装力超出设定阈值时自动判定为不良品，在分拣工位将其打入不良品收集盒，避免不良品流入下一道工序。设备的安装边界需考虑外接气源与电源的接入位置，气源接口设置在设备后侧下部，要求供气压力稳定在0.5-0.7MPa，电源采用三相五线制接入，设备运行时的振动幅值控制在0.01mm以内，无需额外做地基减震处理，台面上方预留的视觉检测安装位可根据生产需求加装CCD视觉检测模块，进一步提升组装精度的检测能力，各运动模组的导轨、丝杆均配置自动注油管路，可按设定周期自动加注润滑脂，降低日常维护的工作量。

　　在实际产线布局中，该设备可直接对接后续的SIM卡性能测试、包装工序，无需额外增加中转搬运环节，相比传统人工组装线，可减少80%以上的一线操作人工，同时组装不良率可控制在0.1%以内，大幅降低生产过程中的物料损耗，设备的各工位动作逻辑经过多轮迭代优化，端子插装工位采用导向销预定位结构，避免端子插装时出现插歪、插反的问题，胶芯压合工位采用伺服电缸作为压合动力，压合深度可通过程序精确控制，压合重复精度可达0.02mm，确保胶芯与端子的结合力满足行业标准要求。
