连接器插片尺寸检测自动化设备结构

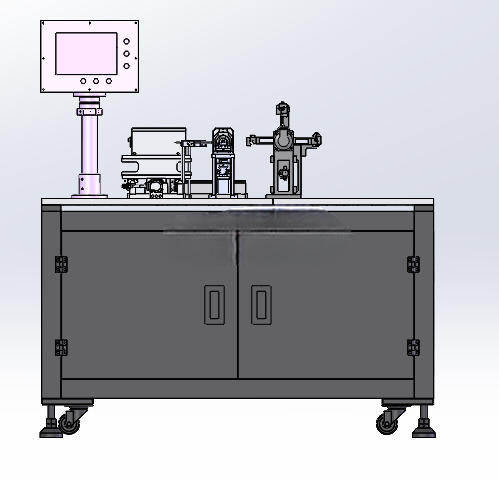

　　在消费电子、汽车电子连接器量产环节，插片作为核心导通部件，其尺寸偏差、外观缺陷会直接导致接插件插拔力异常、接触不良甚至电路失效，传统人工目视+通止规检测的方式，不仅单工位检测节拍难以突破6秒/件，长时间作业下的人眼疲劳还会带来3%以上的漏检、误判率，无法适配万级日产能的产线需求，这类插片检测设备正是针对该痛点开发的专机设备。从结构布局来看，设备采用一体式方通焊接机架作为承载基体，底部配置福马轮与可调支撑脚组合结构，既满足车间内转线移位的便捷性，调试完成后锁紧支撑脚即可隔绝地面微振动对检测精度的影响，机架整体宽度控制在1200mm、深度800mm、台面高度750mm，刚好适配标准车间流水线的对接高度，不需要额外搭建增高台架即可嵌入现有产线，安装时仅需预留左右各300mm的维护空间、后方200mm的走线空间即可完成部署，不会占用过多车间有效生产面积。

　　设备的功能模块拆分清晰，旋转式上料机构布置在台面右侧，采用分割器驱动的多工位转盘结构，上料位配置柔性夹爪，可兼容不同厚度、不同宽度的铜质、合金插片上料，夹爪开合行程通过限位螺钉可调，换型时仅需更换夹爪指与对应治具座，即可覆盖0.5mm-3mm厚度区间的常见连接器插片，上料过程中不会对插片表面造成划伤、压痕，避免二次外观缺陷产生。治具模块布置在台面中部，采用快换式定位座设计，每个定位座都开有与插片外形匹配的仿形槽，定位精度控制在±0.02mm以内，确保插片进入检测位时位置一致性满足视觉、接触式检测的触发要求，治具座下方配置顶升机构，检测完成后可自动将合格件、不合格件顶出至对应流道，实现不良品的自动分拣，不需要人工参与分选。

　　两组检测机构分别布置在治具模块的前后工位，前工位配置接触式位移传感器，可快速检测插片的引脚长度、平面度、引脚间距等关键尺寸，检测重复精度可达0.005mm；后工位配置工业视觉检测组件，可识别插片表面的压伤、变形、缺料、毛刺等外观缺陷，两组机构并行作业，单工件检测节拍可压缩至2.5秒以内，单班日产能可达11000件以上，检测一致性远高于人工作业。台面左上方的悬臂式人机交互支架，可根据操作人员身高调整倾斜角度与高度，触控屏内置参数设置界面，可存储至少20组不同规格插片的检测参数，换型时直接调用对应参数即可完成切换，不需要重新逐点调试传感器位置与视觉阈值。

　　设备的电气控制元件全部集成在机架下部的封闭柜体内，柜体采用双开门设计，门板上开有散热通风孔，内部配置线槽与理线架，强弱电分离布线，既方便日常维护排查线路，也能避免车间内的灰尘、切削液雾气进入柜体影响电气元件寿命。从设计逻辑上，该设备优先考虑了产线的长期运行稳定性，所有运动部件都选用标准件，直线运动部位采用自润滑导轨，不需要频繁加注润滑脂，分割器、电机等传动部件的选型都预留了1.5倍以上的安全系数，可满足24小时连续生产的负载要求，经过实际产线验证，设备连续运行72小时的稼动率可达98%以上，检测误判率控制在0.1%以内，完全可以替代3-4名人工检测工位的作业量，帮助连接器生产企业降低人工成本，同时提升出厂产品的一致性。在结构建模过程中，所有配合面都预留了合理的公差带，焊接机架的安装面都做了铣平处理，确保各模块安装时的平行度、垂直度满足装配要求，管线布置全部采用拖链防护，避免运动过程中管线磨损造成的设备故障，整体结构没有冗余设计，每个模块的功能边界清晰，既方便装配调试，也便于后期的维护换型。
