六角批头自动供料分料设备结构设计

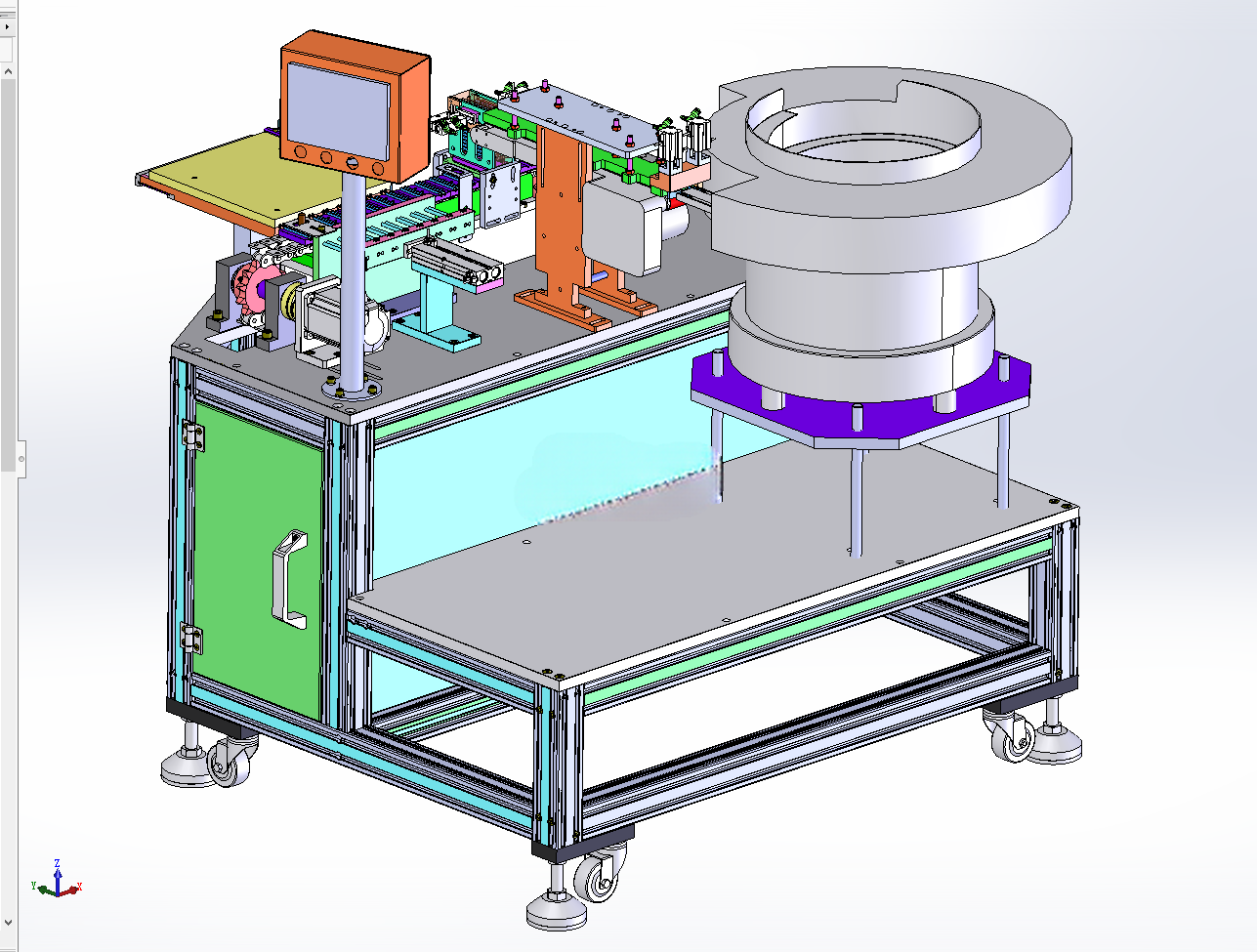

　　在五金工具批量化包装生产环节，六角批头这类小型轴类五金件的供料分料一直是产线效率提升的卡点，传统人工分拣上料不仅效率低，还容易出现混料、卡料、送料节拍不匹配的问题，无法适配高速自动包装机的连续作业需求，这款六角批头自动供料分料机正是针对该场景开发的连线专用设备。从结构布局来看，设备整体采用方管焊接机架作为承载主体，底部配置可调脚杯与万向脚轮组合，既可以在安装调试阶段快速推移换位，到位后旋转脚杯即可实现设备调平，固定安装时脚轮离地，避免作业过程中设备移位，机架下部设置带拉手的钣金防护门，内部预留电气元件、气动阀组的安装空间，布线走管全部隐藏在机架型材内腔，避免外露管线被物料剐蹭，也能减少车间粉尘对阀组、线路的污染。

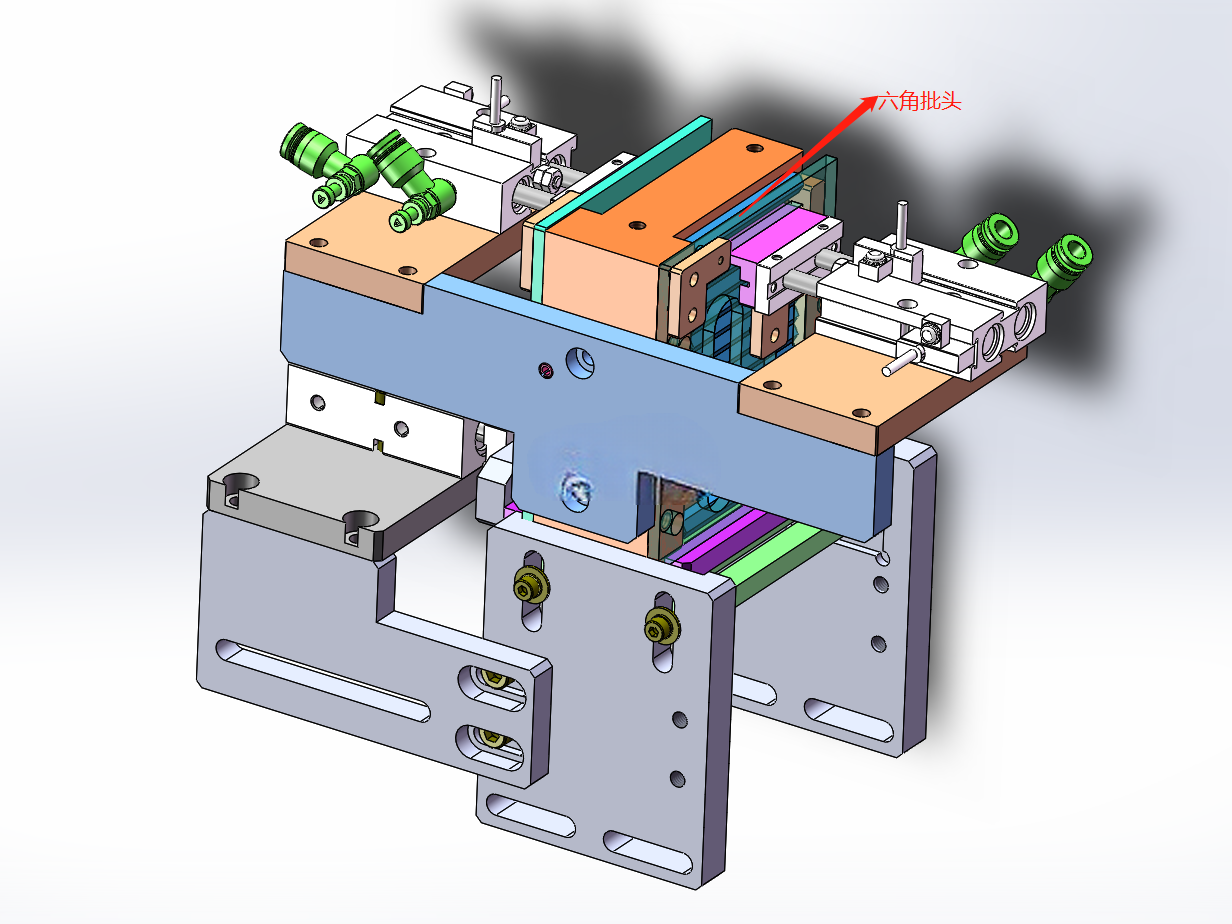

　　设备上部核心供料单元采用振动盘作为六角批头的储料初选机构，振动盘内壁根据六角批头的外形特征设计了专用排序轨道，能够在振动送料过程中自动剔除姿态不符合要求的批头，让符合姿态的工件沿轨道有序输出到分料工位，相比普通平皮带料仓送料，振动盘的储料容量更大，单次补料可以支持更长时间的连续作业，减少人工补料频次。分料工位采用抽板气缸作为核心分料执行元件，配合错位分料结构，能够将振动盘连续输送过来的批头按照包装机要求的节拍逐个分离，避免出现多料叠料的情况，分料结构的流道尺寸根据六角批头的对边尺寸、长度做了适配设计，流道内壁做了倒角抛光处理，减少工件输送过程中的卡滞风险，针对不同规格的六角批头，只需要更换对应尺寸的流道镶件即可快速切换，不需要对整体结构做大规模改动，适配多规格批头的共线生产需求。

　　为了保证送料位置精度，设备配置了电机推料固定组件，当分料结构将单个批头送到待料位后，推料气缸组件会将工件精准推送到与包装机对接的出料口位置，推料行程通过气缸磁性开关做位置检测，保证每次推料的位置一致性，避免工件推送不到位导致包装机空包或者卡料。设备侧方安装的悬臂操作箱集成了运行状态显示、参数调整、启停控制的功能，操作箱可以根据操作人员的站位调整悬臂角度，方便不同工位的人员操作调试。

　　从安装边界来看，设备整体占地尺寸控制在1.2米长、0.8米宽的范围内，出料口高度可以根据对接的包装机进料高度做上下调整，不需要额外做增高机架，能够直接适配市面上主流的小型五金件自动包装机的进料接口，设备的气动接口预留了快插接头，现场只需要接入0.5-0.7MPa的压缩空气，接通对应电压的电源即可完成调试投入使用，不需要复杂的现场安装改造。在设计过程中，所有与工件直接接触的结构件都采用了耐磨处理，减少长期工件摩擦导致的结构磨损，延长易损件的更换周期，各运动单元都配置了对应的传感器检测，包括料满检测、缺料检测、气缸到位检测，当出现卡料、缺料、动作不到位的情况时设备会自动停机并在操作屏上提示故障位置，方便运维人员快速排查处理。这款设备的分料节拍可以根据后端包装机的速度做适配调整，最高节拍可以满足每分钟120件的送料需求，完全覆盖常规六角批头包装线的速度要求，相比传统的人工上料模式，能够大幅减少前端上料工位的人员配置，同时避免人工分拣过程中出现的混料、漏料问题，提升整个包装产线的自动化水平与生产稳定性。
