多工位同步装卸打包输送设备结构

　　在3C电子、食品医药、日化包装这类对生产节拍、洁净度有明确要求的连续生产场景里，单工位逐件装卸的设备往往会成为整线产能的瓶颈，尤其是需要对接前段加工、后段打包的中转环节，待处理工件的流转等待时间会直接拉低整线OEE指标。这套多工位同步装卸的输送结构，就是针对这类痛点做的定向设计，核心是把传统单工位的装卸动作拆分成并行处理的多工位流程，让上料、定位、装卸、下料几个动作可以在不同工位同步完成，不需要等前一个工件走完全流程再处理下一个。

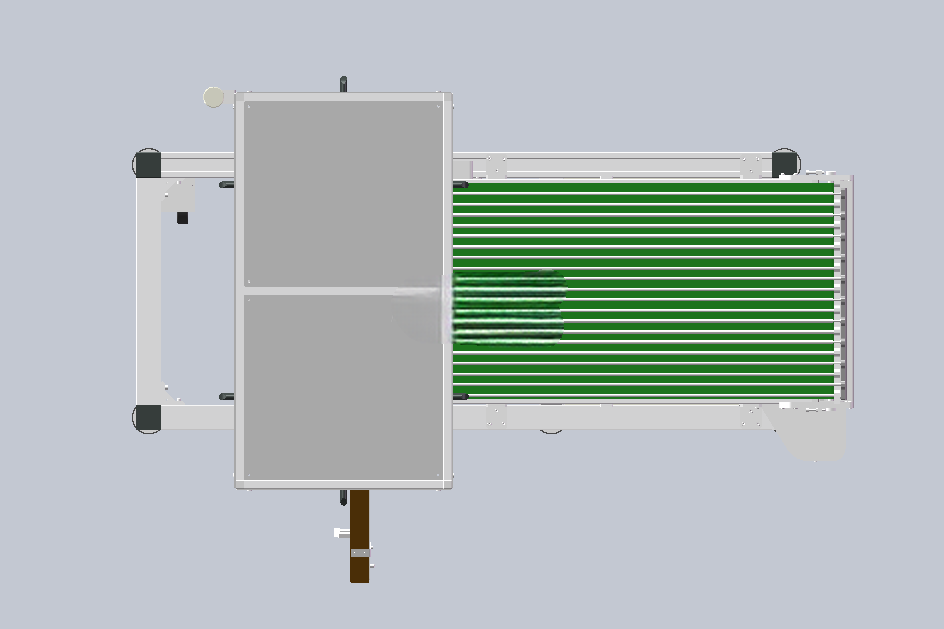

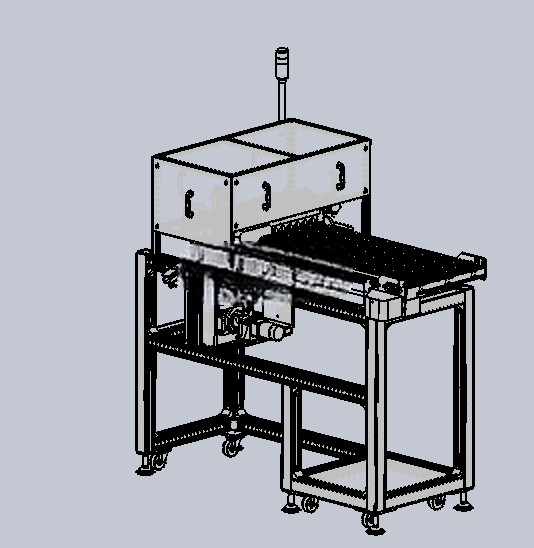

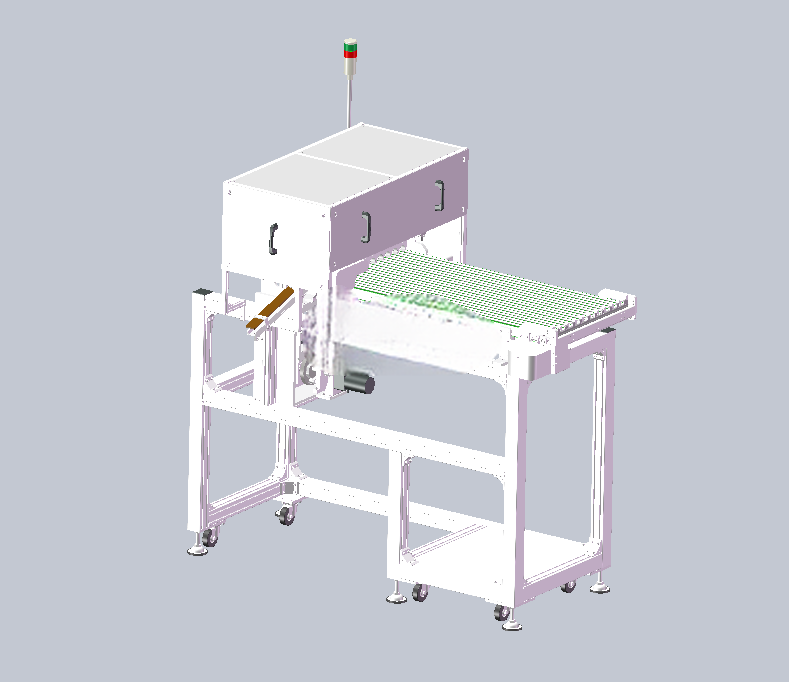

　　从结构布局来看，设备主体采用铝型材搭建的框架作为承载基础，绿色辊道输送段作为工件的主输送通道，辊道的辊间距根据常见周转筐、工件托盘的底部支撑尺寸做了匹配设计，避免输送过程中出现卡滞、颠簸的情况，输送段的有效宽度预留了15%的余量，兼容同规格下不同尺寸的载具，不需要频繁调整导向栏的位置。左侧的双工位装卸执行模块是整套设备的核心动作单元，采用双工位分层布局，两个工位可以独立执行装卸动作，也可以根据产线节拍需求联动作业，当输送段载具到位后，感应组件会先检测载具的位置、工件的摆放状态，确认无误后再触发定位机构动作，把载具牢牢固定在装卸工位，避免动作过程中出现位移偏差。

　　传动机构的设计上没有采用复杂的多轴联动结构，而是用成熟的同步带加直线导轨的组合实现装卸模块的水平、垂直方向移动，这种结构的优势是维护成本低，传动精度稳定，日常只需要定期检查同步带张紧度、给导轨加注润滑脂就能保证长期运行，不需要频繁校准零点位置。考虑到部分应用场景是在洁净车间内使用，设备专门配置了洁净棚组件，棚体采用透明亚克力板做围挡，顶部预留了FFU安装位，可以根据车间洁净等级要求选配过滤单元，避免装卸过程中产生的细微粉尘掉落到工件表面，满足电子元器件、医药包装这类对洁净度有要求的生产场景。

　　旋转组件的设置是为了适配不同方向的装卸需求，当工件需要调整摆放角度才能对接下一段工序的时候，旋转工位可以在装卸动作完成后直接把载具旋转到指定角度，不需要额外增设转角机，减少了整线的设备占地面积。整套设备的安装边界做了紧凑化处理，主体框架的底部配置了可调脚杯和脚轮，既可以在安装的时候调整水平度，也方便后期产线调整的时候快速移位，不需要额外调用吊装设备。设备的进出料端都预留了和其他产线设备对接的接口，可以直接对接前段的加工设备出料口，也可以对接后段的封箱机、码垛机等打包设备，不需要做额外的结构改造。

　　从实际运行逻辑来看，当载具从上游输送线进入本设备的输送段后，入口处的光电传感器会先计数，判断当前进入的载具数量，当载具到达待处理工位时，阻挡气缸升起把载具截停，随后定位销升起插入载具底部的定位孔，完成载具的精准定位，之后装卸执行机构根据预设的程序，把载具内的工件取出放到指定位置，或者把待包装的工件装入载具内，动作完成后定位机构缩回，阻挡气缸下降，载具顺着输送段流到下一个工位，整个过程中两个装卸工位可以交替作业，不会出现等待空挡，相比单工位装卸设备，产能可以提升一倍以上。感应组件除了检测载具位置之外，还配置了工件有无检测、工件姿态检测的传感器，一旦出现工件摆放不到位、空筐的情况，设备会自动触发报警，把异常载具输送到异常剔除口，避免异常工件流到下一道工序造成后续设备故障。

　　设计过程中特意考虑了不同行业的适配性，输送段的驱动电机采用变频调速，可以根据不同产线的节拍要求调整输送速度，不需要更换传动部件；装卸执行端的安装位采用标准接口，可以根据不同的工件形态更换夹爪、吸盘等执行元件，不管是硬质的周转箱、还是软质的包装袋，都可以通过更换末端执行件实现适配。设备的电气元件全部安装在框架侧面的电气安装板上，布线全部走型材内部的线槽，外部没有裸露的线缆，既美观也避免生产过程中线缆被剐蹭造成损坏，日常排查故障的时候也可以通过线槽快速找到对应线路，减少停机维护时间。
