汽车缓冲器产线自动上下料设备结构

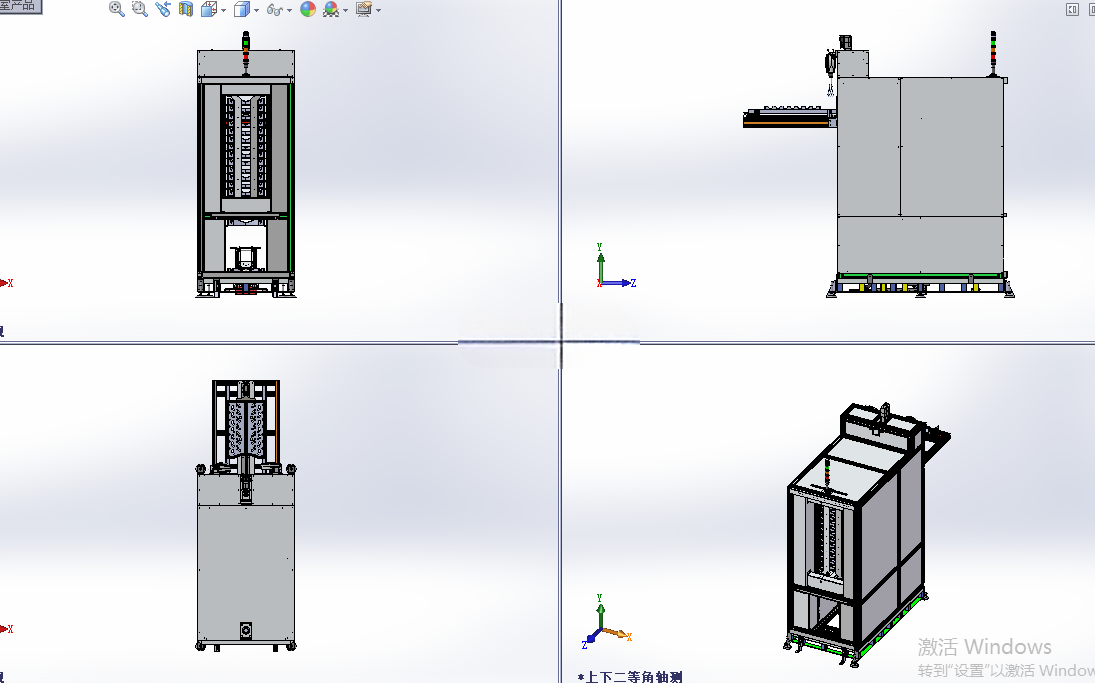

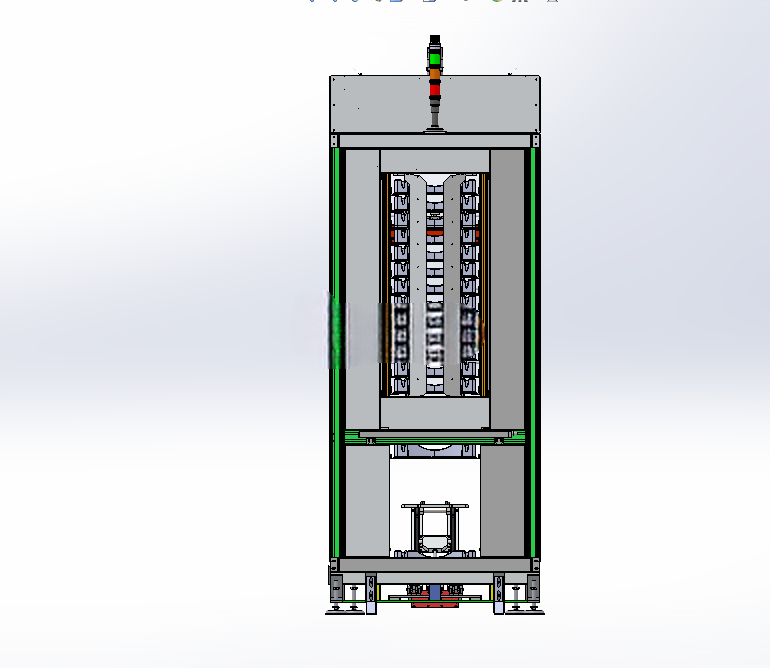

　　这套设备主要面向汽车减震零部件生产车间的缓冲器加工工序，承担加工工位与缓存料架之间的工件自动转运工作，替代传统人工上下料模式，适配缓冲器金属壳体、阻尼组件等多类工件的流转需求，可直接对接数控加工专机、检测工位、缓存料道，打通单工序到整线连续生产的物料流转节点。从现场部署的边界条件来看，设备主体采用方通焊接机架搭配铝型材防护外罩，底部配置可调脚杯与减震垫，安装时需预留前方1.2米的操作维护空间，侧方伸出的料叉机构行程覆盖相邻工位0.8米范围内的取放料点位，整体占地宽度控制在1.5米以内，不会过度占用车间产线的横向排布空间，适配多数中小规模汽车零部件加工厂的现有产线布局，不需要对原有工位排布做大规模调整即可完成对接。设备的核心功能逻辑围绕缓冲器工件的取放、升降、横移动作设计，机架内部布置垂直升降导轨模组，搭配伺服驱动的同步带传动结构，保证升降过程的运行平稳性，避免工件转运过程中出现磕碰损伤阻尼结构的问题；侧方伸出的取料端配置可调整间距的夹指机构，可根据不同规格缓冲器的外壳直径快速调整夹持范围，夹指表面贴附聚氨酯防滑垫，既保证夹持力足够避免工件滑落，又不会夹伤工件表面的涂装或机加工面。

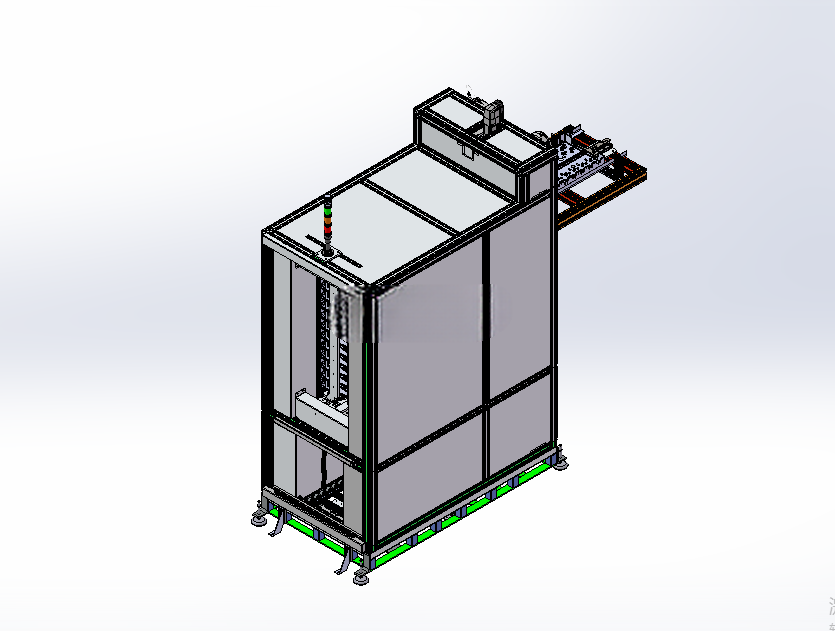

　　设计阶段充分考虑了产线的连续运行可靠性，机架顶部设置三色状态指示灯，可实时反馈设备运行、待机、故障状态，方便现场巡检人员快速识别设备工况；防护外罩采用可拆卸式钣金门板，门板对应传动模组的位置预留观察窗，日常巡检时不需要拆卸门板即可观察内部传动部件的运行状态，维护时可快速拆卸门板接近内部模组，缩短故障排查与日常保养的停机时间；设备底部的走线槽全部采用封闭式设计，避免车间加工产生的金属切削碎屑、油污进入线槽损坏线路，适配机加工车间多油污、多碎屑的复杂生产环境。

　　从动作流程来看，待加工缓冲器工件由上游料道输送至取料位后，横移机构带动料叉移动至取料点位，夹指机构完成工件夹持后，升降模组根据对接工位的高度调整抬升距离，再通过横移动作将工件精准放置到加工工位的定位夹具上，待加工完成后再按照反向流程将成品工件转运至下游成品料道，整套动作节拍可根据上下游设备的加工节奏灵活调整，最快可实现12秒完成一次上下料循环，匹配多数缓冲器机加工、压装工序的生产节拍。

　　设备的结构设计充分考虑了不同规格缓冲器的兼容性，夹指的夹持行程、升降模组的上下限位、横移机构的伸出距离都预留了足够的调整余量，不需要更换核心结构件，仅通过调整参数与更换适配的夹指垫块，即可覆盖长度在100mm-300mm、直径在40mm-120mm范围内的多数车用缓冲器产品的上下料需求，降低了生产企业后续换产的设备改造成本。在安装对接层面，设备的信号交互采用标准工业IO接口，可直接对接多数主流品牌的机床PLC控制系统，不需要额外增设复杂的通讯转换模块，现场接线调试周期短，设备就位后调整脚杯水平、接通气源与电源即可完成初步调试，配合定位传感器的位置校准，即可快速投入生产使用。
