小型广告贴膜压合设备结构设计

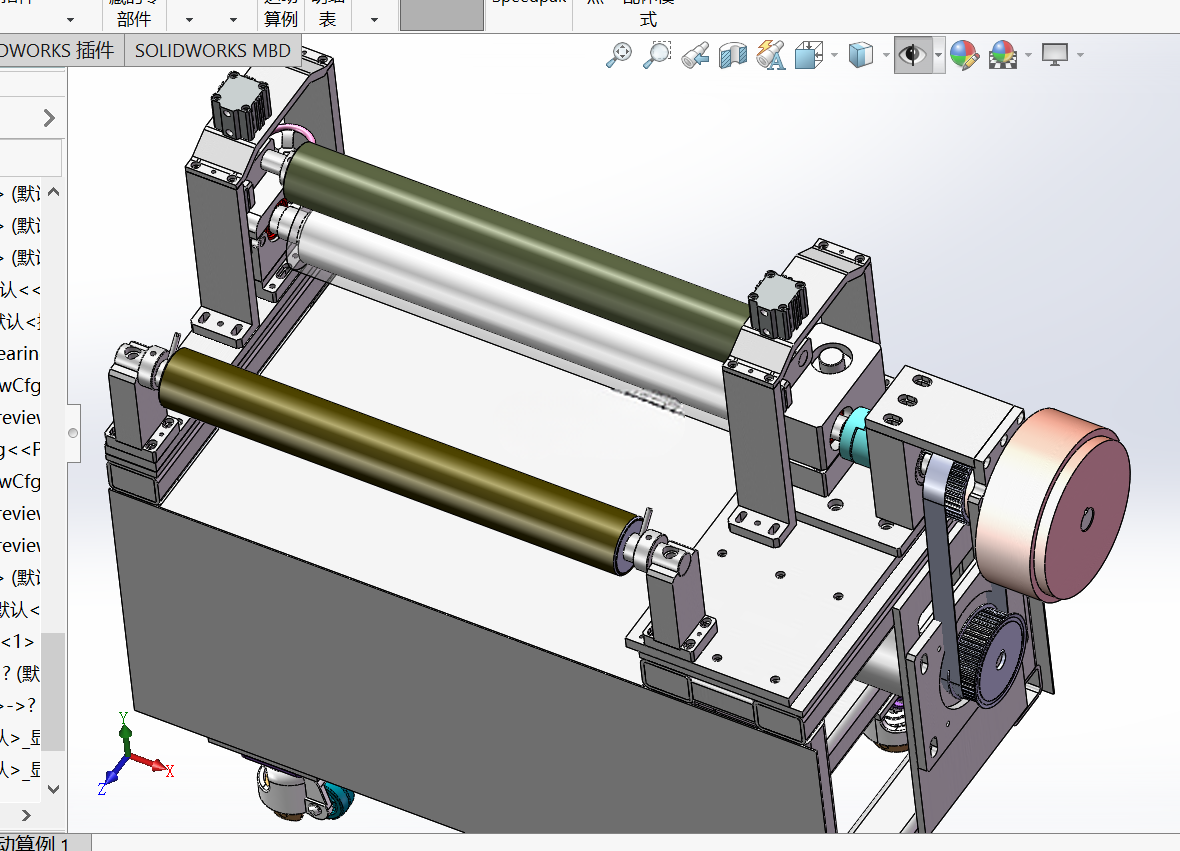

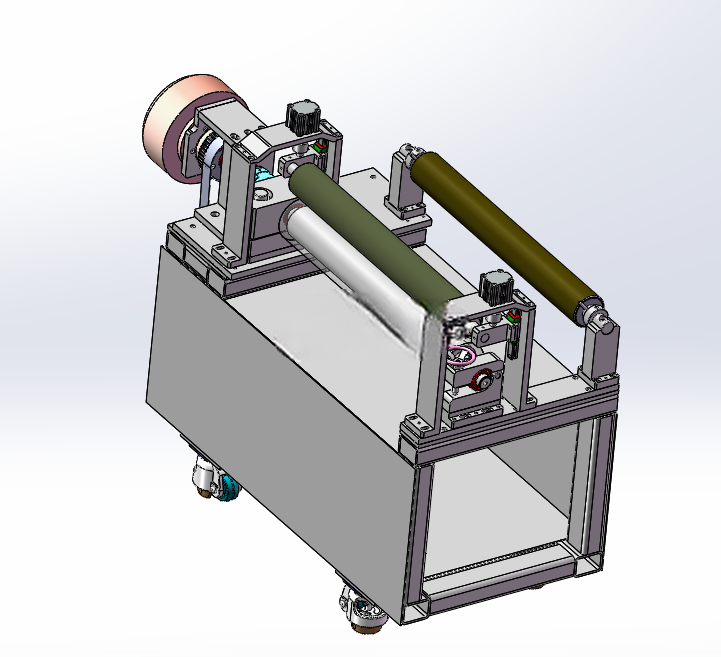

　　在消费电子组装、纸品印刷后道加工、包装容器表面处理、玻璃制品深加工这类需要做表面覆膜防护的产线环节里，这类小型台式压合设备的适配性远高于大型宽幅覆膜线——它不需要占用整条产线的布局空间，也不需要做整线联动改造，就能独立完成小尺寸工件的单面胶膜贴合压合作业，尤其适配多品种小批量的生产场景，比如手机后盖保护膜贴合、化妆品瓶身标签覆膜、书本封面护膜压合、小型亚克力面板贴膜这类工序，都能通过调整辊组间隙完成适配。从结构布局来看，设备采用下置机架承托所有功能组件的设计，底部预留了可调脚轮与支撑脚的安装位，既可以在车间内灵活移位调整工位，也能在固定工位时通过支撑脚调平，避免辊组倾斜导致的贴膜褶皱、偏斜问题；机架上部采用开放式的辊组安装空间，两侧的立式支撑板采用整块板材铣削加工，所有辊轴的安装孔位一次装夹加工完成，能保证上下压辊的平行度公差控制在0.02mm/m以内，避免压合过程中胶膜受力不均出现气泡、翘边的问题。

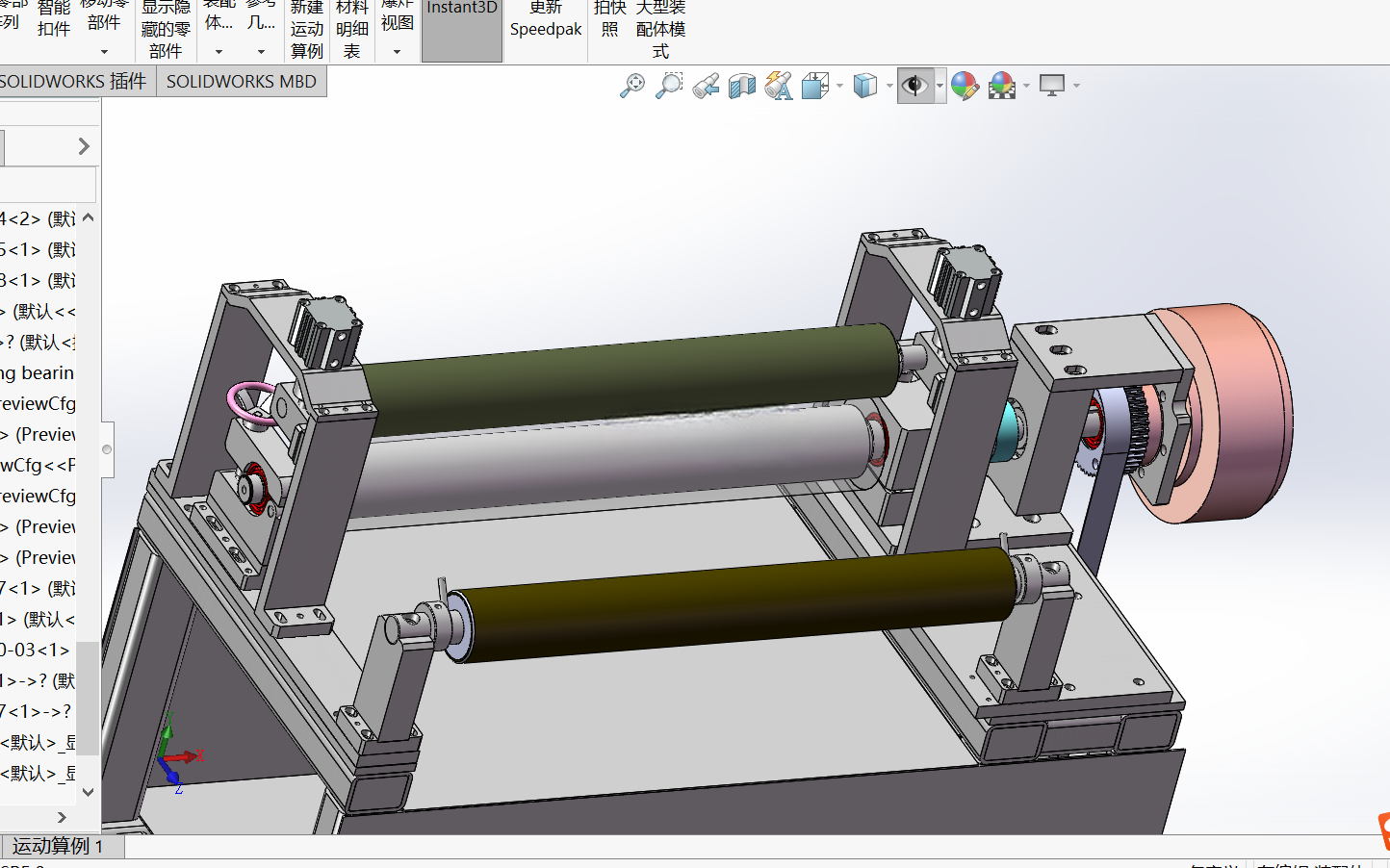

　　核心的压合执行组件采用双辊对压结构，其中一根辊体包覆弹性胶层，另一根为硬质金属辊，胶层的邵氏硬度控制在45-55度区间，既可以在压合平面工件时保证足够的接触面积，也能在压合弧面工件比如瓶身、弧形手机后盖时，通过胶层的弹性形变贴合工件曲面，不会出现局部压力过大压伤工件、或者压力不足导致胶膜粘附不牢的问题；辊组的间隙调节采用两侧同步微调结构，操作人员可以根据待加工工件的厚度、胶膜的材质调整压合间隙，调整精度可达0.01mm，适配0.1mm到50mm厚度区间的工件加工需求。

　　设备的动力端采用减速电机直连主动辊的传动方式，省去了复杂的皮带、齿轮传动结构，既降低了传动过程中的震动传递，也减少了日常维护的点位，电机的转速可以通过驱动模块做无级调整，适配不同材质胶膜的压合速度要求——比如压合带离型纸的低粘保护膜时可以适当降低转速，保证胶膜与工件表面充分排气，压合普通不干胶贴膜时可以提高转速提升加工效率。进料端没有设置复杂的自动上料定位机构，采用人工辅助对位的进料方式，一方面是控制设备的整体体积与成本，另一方面也适配小批量多品种的生产需求，操作人员可以根据不同工件的形状快速调整定位靠尺，不需要更换复杂的工装夹具；出料端预留了接料托盘的安装位置，压合完成的工件可以直接滑落到托盘内，避免工件表面被二次划伤。从安装边界来看，设备整体的长宽高尺寸控制在800mm500mm600mm区间，不需要做专门的地基固定，直接放置在标准工作台上即可接通电源使用，对车间的空间要求极低，既可以作为独立工位使用，也可以嵌入到小型自动化产线中作为贴膜工序单元使用；设备的电气控制组件全部集成在下置机架的空腔内，外部只预留电源接口与启停控制按钮，操作门槛极低，普通产线操作人员经过10分钟左右的培训即可独立完成参数调整与加工作业。

　　在结构设计的细节上，辊组的两端都设置了防粘挡圈，避免压合过程中胶膜边缘的溢胶粘附到辊轴轴承位置，影响辊组的转动顺畅度；所有外露的传动部件都设置了透明防护挡板，既不影响操作人员观察压合状态，也能避免操作过程中衣物、工具卷入辊组造成安全隐患；压辊的表面做了硬质阳极氧化处理，长期使用不会出现生锈、粘胶的问题，日常清洁只需要用无尘布沾取酒精擦拭即可，不需要做特殊的维护保养。这类设备的实际使用场景中，很多小型加工厂会用它替代传统的手工贴膜作业，相比手工贴膜，它的压合力度均匀，贴膜后的产品良率可以从手工的60%左右提升到95%以上，而且加工效率是手工贴膜的3-4倍，尤其适合订单批量不大、产品种类更换频繁的加工场景，不需要投入高额的全自动覆膜设备成本，就能实现稳定的贴膜压合作业。
