原木剥皮加工设备三维结构设计

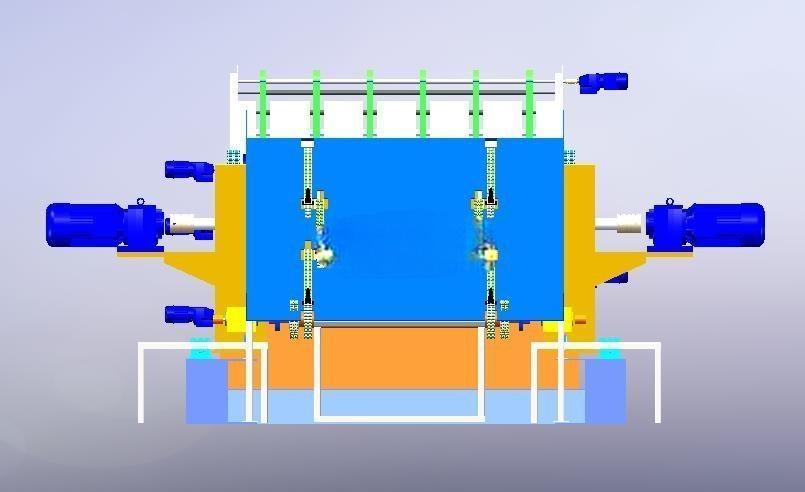

　　这套原木剥皮设备的三维结构设计，完全围绕木材加工车间连续化生产的实际工况展开，整体采用卧式对称布局，核心执行单元分为两侧进给驱动组件、中部多组弹性压料组件、旋转剥皮刀具组件以及底部出料支撑框架，所有受力部件的连接位置均预留了标准螺栓安装孔位，可直接适配现有木材加工生产线的进料、出料输送线对接需求，无需额外定制转接工装。从结构设计逻辑来看，设备两侧的蓝色驱动单元采用大扭矩低速输出方案，配合带防滑齿的进给辊，可实现直径100mm-400mm范围内不同规格原木的稳定夹持进给，进给速度可根据原木材质硬度、树皮厚度灵活调整，针对硬杂木类树皮附着力强的工况，可降低进给速度提升剥皮刀具的切削停留时间，针对速生杨、松木等软质木材，可提高进给速度保障整线生产节拍。在人造板、实木家具、建筑木方等木材加工产业链前端，原木剥皮是衔接原木堆场与后续旋切、锯切工序的核心预处理环节，传统人工剥皮依赖工人手持刮刀作业，单根直径200mm、长度2m的原木处理耗时超15分钟，剥净率仅能维持在60%左右，残留树皮会导致后续旋切单板出现砂穿、缺角等缺陷，同时原木表面的木节、外圆不规则凸起若未提前处理，会直接造成旋切机卡轴打滑、单板厚度公差超差，严重影响后续成品合格率。

　　中部沿进料方向等距排布的绿色弹性压料组件，每个压料单元都配备独立的弹簧缓冲结构，可随原木外圆的不规则轮廓自动调整压合高度，避免因原木弯曲、直径不均出现的进料卡滞、跳料问题，同时保证剥皮过程中原木始终保持稳定的旋转进给状态，不会出现轴向窜动导致的剥皮漏区。剥皮刀具组件采用多刀位对称布置设计，刀具安装座预留了前后调节行程，可根据剥皮厚度需求调整刀具吃刀量，除完成树皮剥离作业外，还可同步将原木表面的凸起木节、不规则外圆层一次性刮削平整，处理后的原木圆柱度公差可控制在2mm/m以内，剥净率稳定达到95%以上，完全满足后续无卡轴旋切机的进料要求，有效保障旋切单板的厚度均匀性，减少后续砂光工序的加工余量。

　　设备底部的橙色支撑框架采用型钢焊接结构，整体刚性经过受力仿真校核，可承受满负荷作业时的振动载荷，底部蓝色支脚为可调式结构，安装时可根据车间地面平整度调整设备水平度，无需额外浇筑设备基础，降低车间改造的成本与周期。两侧的黄色安装支座为驱动单元、压料单元提供统一的安装基准，所有部件的装配公差均按机械加工通用标准设定，易损的刀具部位采用快拆式安装结构，日常更换刀具仅需松开两个紧固螺栓即可完成，单把刀具更换时间不超过5分钟，大幅降低设备运维的停机时间。

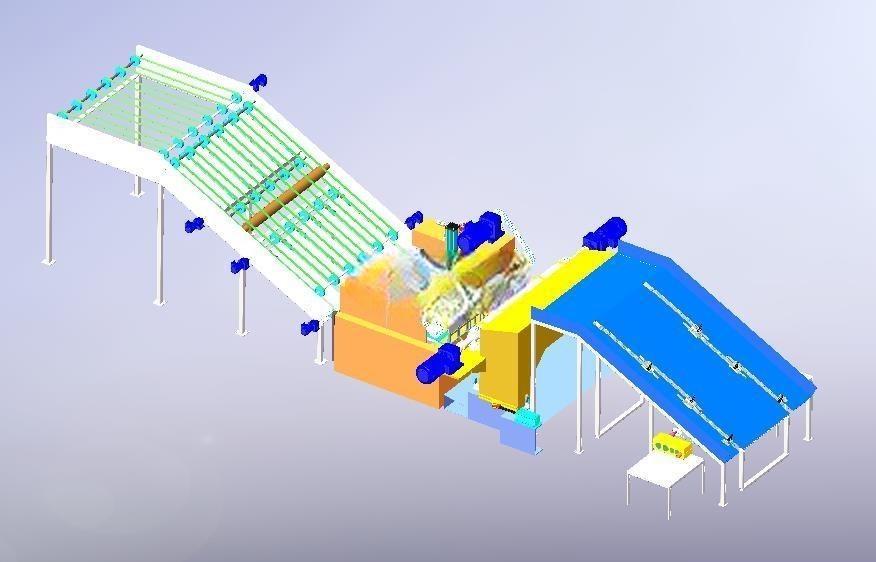

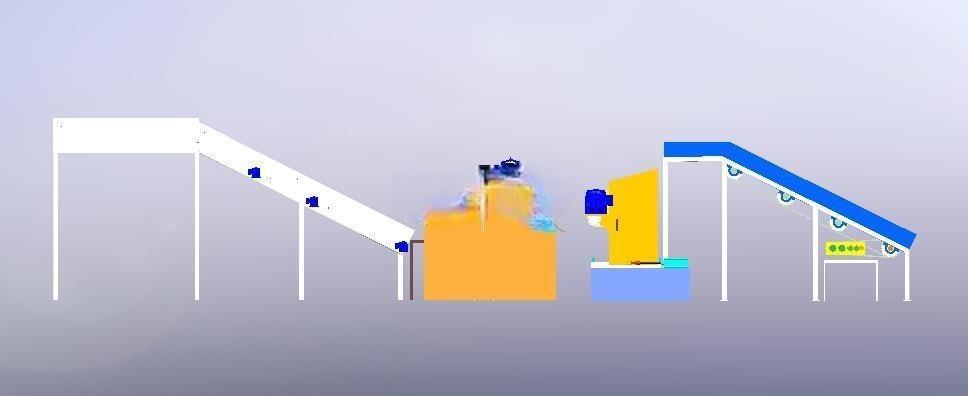

　　从安装边界来看，设备整体长度适配常规2m-4m规格原木的加工需求，宽度方向预留了足够的驱动单元维护空间，顶部压料组件的最大抬起高度可满足最大直径原木的进料需求，设备进料端高度与常规木材输送线的出料高度匹配，出料端可直接对接旋切机进料辊台或中转输送设备，无需额外设置高差过渡结构。在实际生产场景中，该设备可单机独立作业，适配小型木材加工点的零散原木处理需求，也可多台串联接入自动化木材加工生产线，配合自动上料、出料输送设备实现无人化连续作业，相比传统人工剥皮作业，单台设备每小时可处理原木8-12立方米，作业效率提升超10倍，同时避免了人工剥皮过程中刀具划伤、原木砸伤的安全风险。设备的润滑点均采用集中式布置，日常维护时可快速完成所有轴承、传动部位的注油保养，传动部位全部设置安全防护罩，符合木工机械的安全作业规范，针对木材加工车间粉尘大的工况，所有驱动单元的轴承部位都配备了防尘密封结构，可有效减少木屑粉尘进入轴承内部，延长部件使用寿命。
