液晶面板AOI外观缺陷检测设备结构设计

　　在显示面板制造的后段制程环节，玻璃模组完成贴合、组装工序后，需要对成品外观进行全项检测，传统人工目视检测受人员疲劳、判定标准差异影响，漏检率、误判率长期居高不下，难以匹配高世代面板产线每分钟数片的连续产出节拍，线扫式AOI检测设备就是针对这一痛点开发的专用制程设备。这套设备的检测工位搭载高分辨率线扫相机组件，配合线性光源对玻璃模组表面进行逐行扫描成像，可识别的缺陷类型覆盖表面脏污、玻璃碎裂、边缘缺角、印刷不良等十余种外观瑕疵，检测精度可覆盖微米级的表面划伤，完全替代人工完成全检工序。设备的进料端对接产线接驳台，玻璃模组通过皮带输送线进入检测腔室，到位后由定位机构完成精确定位，相机组件沿横向导轨匀速移动完成全幅面扫描，成像数据实时传输至后台算法系统完成缺陷判定，判定为OK的产品直接流入下一工序，NG品则由设备集成的专用捡料机械手抓取，移送至NG品装盘工位完成自动码盘，全程无需人工介入，可适配不同尺寸规格的液晶面板模组，换型时仅需调整定位挡块位置、调用对应检测参数即可完成切换。

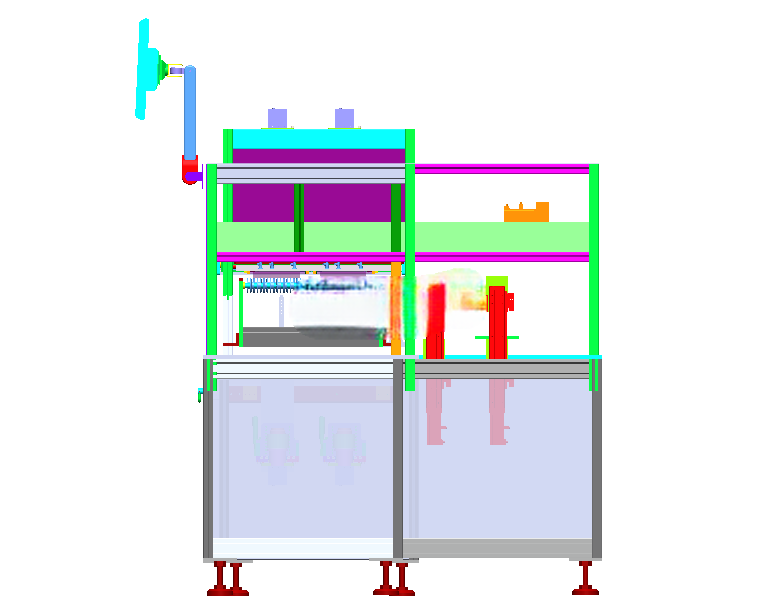

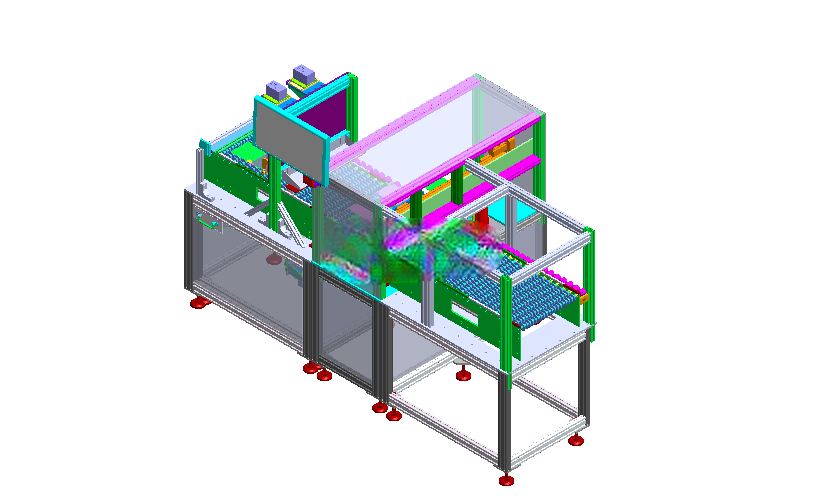

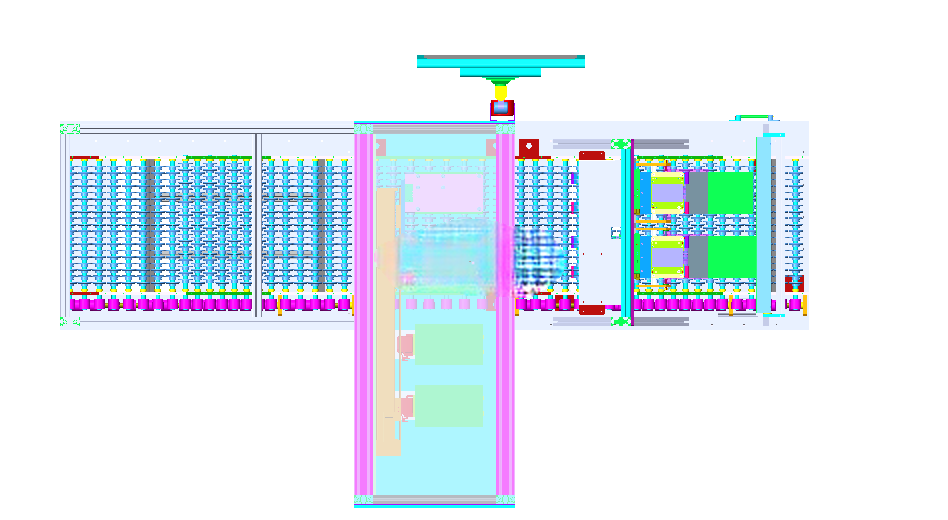

　　从结构设计层面来看，设备整体采用铝型材搭建主体框架，下部为电气安装腔体，用于布置工控机、IO模块、气源处理组件等电气气动元件，腔体门板采用快拆式设计，方便后期维护检修；中部为输送与检测作业腔室，四周设置透明防护门板，既可以观察内部运行状态，也可以隔绝外界环境光线对成像检测的干扰，避免杂光导致的成像过曝、缺陷识别误判；上部为相机安装横梁，线扫相机通过可调式安装板固定在横梁导轨上，可根据检测幅面调整安装高度与横向位置，光源组件采用角度可调的安装支架，可针对不同类型的玻璃表面调整打光角度，优化缺陷成像对比度。

　　设备侧面预留了机械手安装位，捡料机械手采用多轴伺服驱动结构，末端配备真空吸盘治具，吸盘位置可根据玻璃尺寸调整间距，避免吸附时损伤面板表面，NG品料盘放置在设备侧方的料盘定位座上，机械手抓取NG品后按照预设坐标依次将产品码放在料盘格内，料盘满料后设备会发出提示信号提醒操作人员更换空料盘。安装边界方面，设备底部配置可调脚杯与脚轮，方便设备移位与水平调平，整体占地长度适配常规产线的工位间距，进料端与出料端的输送面高度可与上下游接驳台匹配，不需要额外增加过渡输送机构，气源接口、电源接口、通讯接口全部集中布置在设备后侧下部，方便现场布线配管，设备运行时的振动控制在微米级，避免振动传递到相机组件导致成像模糊，影响检测精度。

　　在实际产线应用中，这类设备可直接嵌入现有面板组装产线，不需要对原有产线进行大规模改造，检测节拍可匹配产线产出速度，检测判定标准可通过算法参数统一设定，彻底解决人工检测的一致性问题，同时设备内置的缺陷数据统计功能，可将检测到的缺陷类型、位置、数量进行分类统计，为前端制程的工艺优化提供数据支撑，帮助产线定位不良产生的工序节点，针对性调整工艺参数降低不良率。结构设计过程中，需要重点考虑相机移动的直线度与运行平稳性，导轨选型时要满足高速移动下的振动抑制要求，输送机构的皮带要选用防静电材质，避免静电损伤玻璃模组上的电子元件，所有与玻璃接触的定位件、治具件都要采用非金属软质材料，防止刮伤玻璃表面，检测腔室内部要做消光处理，避免内部反光对成像造成干扰。
