移栽抓取超声波清洗输送一体机

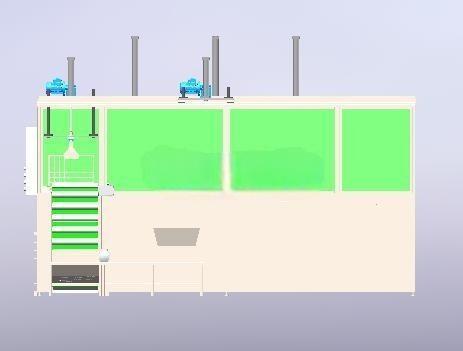

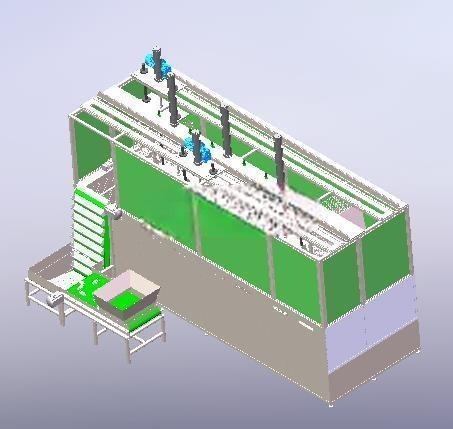

　　在精密零部件加工、电子组件生产等车间的产线布局中，工件流转过程中的表面清洁工序往往是衔接前后制程的关键节点，传统人工上下料搭配单槽清洗的模式，不仅存在节拍匹配度差、清洁一致性不足的问题，还容易因人工取放造成工件二次污染，这款移栽清洗设备正是针对这类产线痛点完成的结构设计。设备整体采用跨线式布局，主体横跨在车间常规的皮带输送线体上方，移栽机构的运行行程完全覆盖输送线上料位、超声波清洗槽位、下料回输位三个核心工位，安装时不需要对原有输送线做大规模裁切改造，只需要在对应工位预留出设备支撑脚的固定点位即可，支撑脚采用可调式脚杯设计，可根据现场输送线的实际高度做±50mm的高度调节，适配不同厂区的线体高度差。

　　从功能实现逻辑来看，设备的抓取端采用适配物料架的定制夹爪结构，夹爪的开合行程匹配常规工件载架的边框宽度，夹取位置做了聚氨酯包胶处理，避免夹取过程中刮伤载架或工件表面；当输送线将载有脏污工件的物料架输送到上料检测位时，光电传感器触发到位信号，移栽机构带动夹爪下行，完成物料架的夹取锁定后，横向移动到超声波清洗槽的正上方，按照预设的下行速度将物料架平稳浸入清洗液中，清洗过程中移栽机构可根据工艺需求带动物料架做小幅上下往复运动，提升超声波空化效应的清洁效果，避免工件表面存在清洁死角。

　　完成设定时长的清洗流程后，移栽机构将物料架提升至清洗槽上方做短暂沥水，减少清洗液的带出损耗，之后横向移动到回输输送线的上方，将物料架平稳放置在输送线体上，夹爪松开复位，等待下一个工作循环的触发信号。结构设计层面，移栽机构的横向移动采用直线导轨搭配同步带传动的方案，导轨选型时充分考虑了满载物料架的重量负载以及长期运行的耐磨需求，同步带的张紧结构设置在传动端的侧边，日常维护时不需要拆解主体护罩即可完成张紧度调节；升降运动采用伺服电机搭配滚珠丝杠的传动结构，可精准控制浸入清洗液的深度以及升降速度，避免速度过快导致清洗液飞溅溢出，同时也能减少工件与槽体的碰撞风险。

　　清洗槽体采用不锈钢板材焊接成型，槽体侧边预留了超声波振子的安装位以及溢流、排污管路接口，槽体的外形尺寸与移栽机构的运行行程做了匹配设计，保证物料架在槽内移动时不会与槽壁发生剐蹭；设备的电气控制元件集中布置在侧边的电控安装区域，与清洗槽体做了密封隔离设计，避免清洗液挥发的水汽侵入电气元件造成短路故障。从产线适配的角度来看，这款设备的移栽节拍可根据前后工序的生产速度做参数调整，单循环节拍可覆盖10秒到30秒的调节范围，既可以匹配小批量多品种的柔性生产场景，也能适配大批量连续生产的高速产线；设备的整体安装边界控制在输送线两侧各800mm的宽度范围内，不会占用过多的车间通道空间，对于现有产线的升级改造来说，不需要重新调整车间的整体布局，就能实现清洗工序的自动化升级，替代原有的人工上下料操作，降低作业人员的劳动强度，同时避免人工接触清洗液带来的职业健康风险。在细节设计上，夹爪的夹持力可通过调压阀做调节，适配不同重量、不同材质的物料架使用，避免夹持力过大导致载架变形，或是夹持力不足出现物料掉落的问题；设备的各个运动轴都设置了硬限位与软限位双重保护，当传感器检测到运行超程时会立即触发停机信号，避免机构碰撞造成设备损坏；清洗槽的上方还预留了抽风接口，可对接车间的废气抽排系统，将清洗过程中挥发的水汽和清洗剂雾气及时排出，改善车间的作业环境。
