量产型一次性纸杯成型生产设备结构

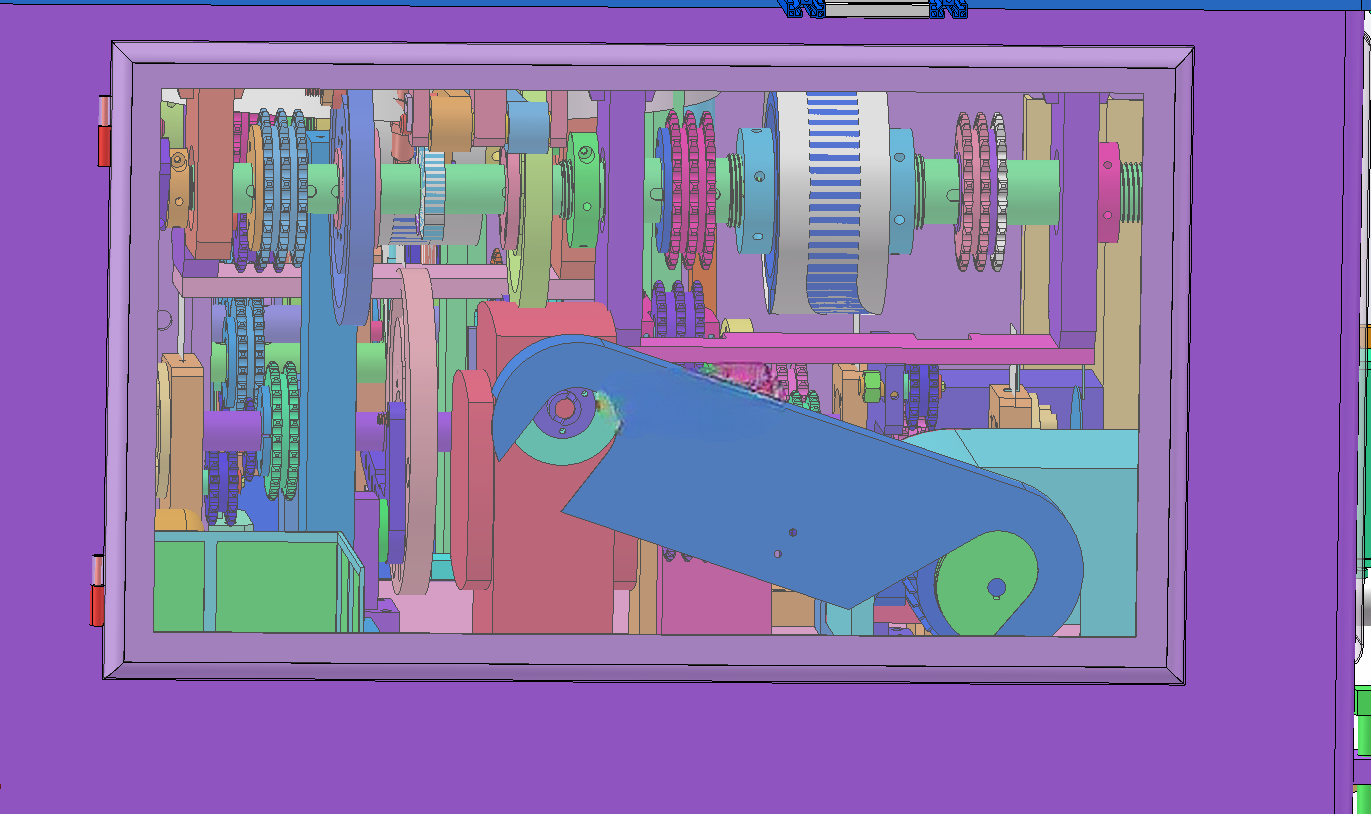

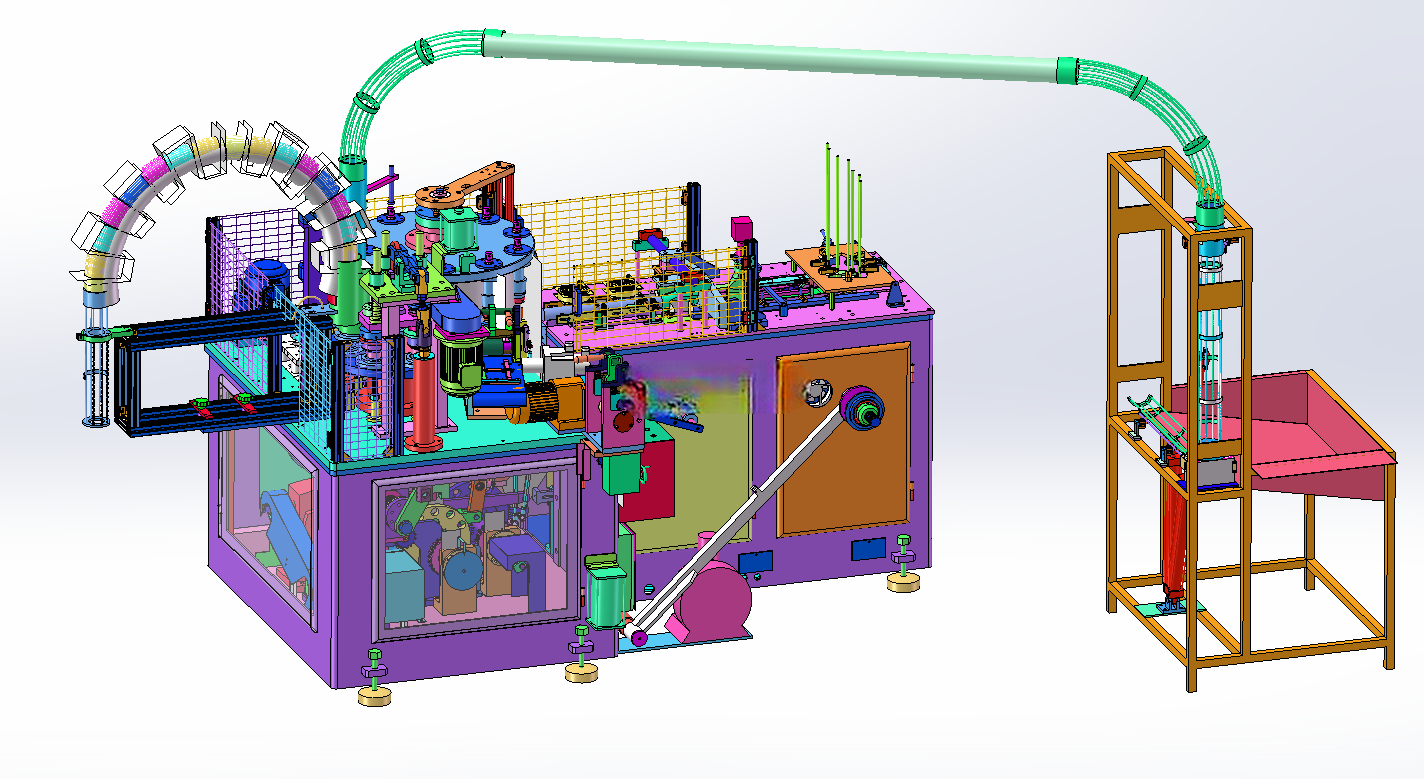

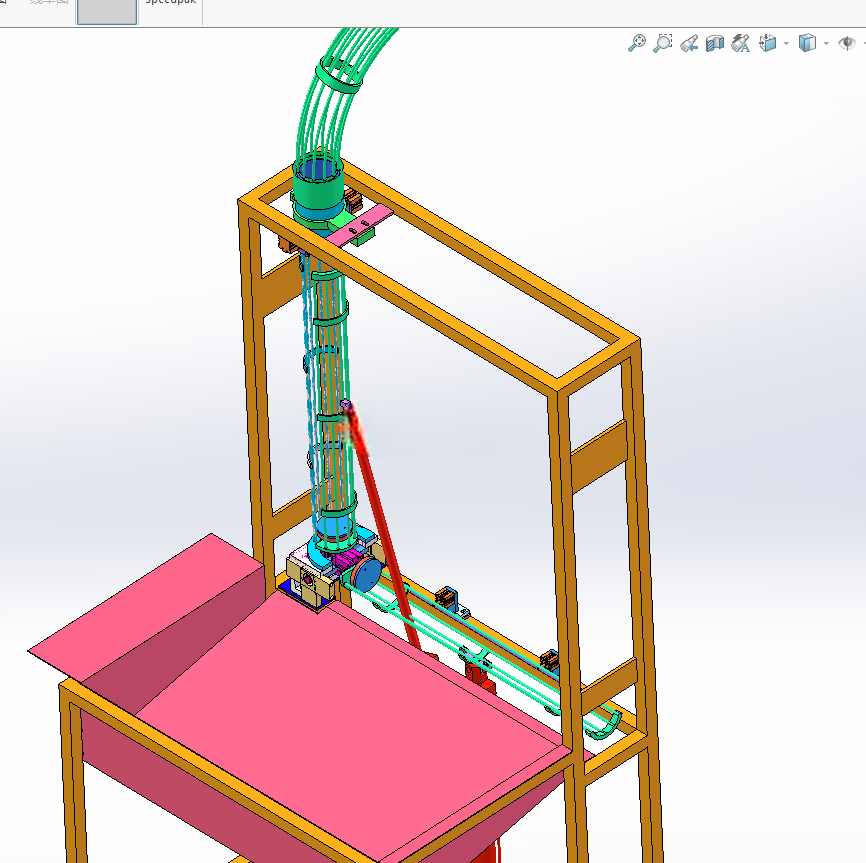

　　在一次性餐饮耗材规模化生产场景中，纸杯成型是衔接片材预处理与成品收集的核心工序，这套设备的结构设计完全围绕连续化量产的节拍要求搭建，区别于实验室原型机的简易结构，整体框架采用矩形钢管拼焊成型，底部支撑脚预留了膨胀螺栓安装孔位，可直接固定在车间硬化地面上，安装时需保证上平面水平度误差不超过0.2mm/m，避免后续运动部件出现偏磨。设备左侧的粉色接料台为成品输出工位，台面采用薄钢板折弯焊接，边缘做了圆弧过渡处理，防止成型后的纸杯在滑落过程中出现杯口磕碰变形，接料台的倾斜角度经过反复调试，刚好匹配纸杯成型后自由滑落的轨迹，不需要额外增设拨料机构就能实现成品自动归集，减少了不必要的动力点位。

　　设备中部的立式成型主轴是整套结构的核心，外围设置了透明防护栏，既可以观察内部成型工位的运转状态，也能避免生产过程中操作人员误触运动部件，主轴上方的弧形绿色管道是负压送料通道，连接上游的纸片分切工位，依靠负压吸力将预涂胶的扇形纸片精准吸附输送到成型模具位置，送料通道的曲率经过多次修正，保证纸片在输送过程中不会出现褶皱、偏移，送料节拍和主轴旋转节拍完全同步，不会出现缺料、叠料的情况。成型工位旁设置的红色斜向撑杆是模具快速更换机构的操作手柄，更换不同规格纸杯模具时，不需要拆解整体框架，扳动该手柄即可松开模具锁紧结构，单人就能完成模具换装，适配不同容量规格的纸杯生产需求，大幅降低换型调试的时间成本。

　　设备底部的横向导轨上安装了底纸送进组件，依靠伺服驱动实现精准步进送料，每次送进的距离刚好匹配单个纸杯底的裁切尺寸，不会出现底纸偏移导致的成型不良，导轨两端设置了硬限位块，防止滑块超程脱出。整套设备的气动管路全部沿机架内侧排布，用管卡固定整齐，避免管路外露被物料剐蹭，电气走线则单独设置了走线槽，和气动管路完全分离，减少信号干扰。从结构设计逻辑来看，这套设备没有采用过于复杂的非标定制零件，大部分结构件都可以通过常规的钣金、机加工工艺制作，标准件选型全部采用市面通用型号，后期维护更换配件不需要单独开模定制，非常适合中小规模的耗材生产企业使用。

　　安装时需要注意设备上方的送料管道和上游分切设备的出料口对接高度差控制在150mm以内，保证负压送料的稳定性，设备后侧需要预留不小于800mm的维护空间，方便日常检修成型主轴、更换传动皮带等操作。成型过程中，纸片进入模具后会依次完成卷边、封底、压合等工序，所有动作的触发都通过主轴上的感应片实现位置信号反馈，不需要复杂的视觉定位就能保证成型精度，正常生产节拍下可以稳定实现连续化作业，成型后的纸杯杯口圆度误差、封底粘接强度都能满足日常餐饮使用的要求。
