多工位油塞自动装配设备结构设计

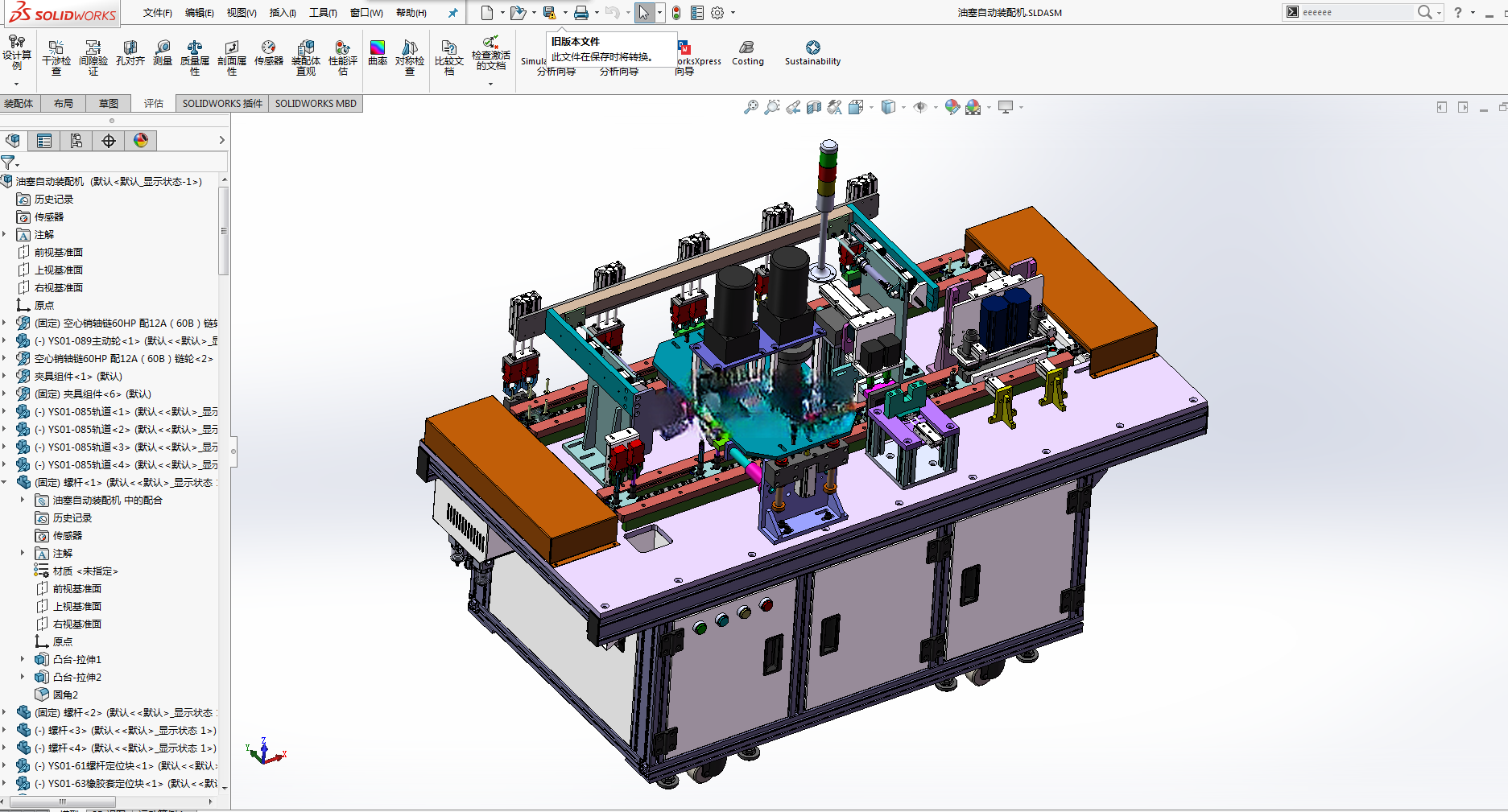

　　在汽车零部件、液压阀件、内燃机配件的批量生产环节中，油塞作为封堵油路、实现腔体密封的核心小零件，其装配质量直接影响整机的密封可靠性与运行寿命，传统人工装配模式依赖工人手动取件、涂胶、压装，不仅效率难以匹配高速产线节拍，还容易出现压装偏斜、扭矩不达标、漏装等问题，这款多工位油塞自动装配设备正是针对这类小规格密封件的批量装配需求开发的专用非标设备。设备整体采用台式布局，主体安装基板采用加厚钢板加工，所有功能模组均集成在基板上，安装时只需将设备整体对接上游来料线与下游出料输送线，固定底部调平脚杯即可完成部署，不需要额外搭建大型机架，整体占地面积控制在1.2米长、0.8米宽的范围内，适配多数中小型零部件加工车间的工位排布，不会占用过多产线空间。

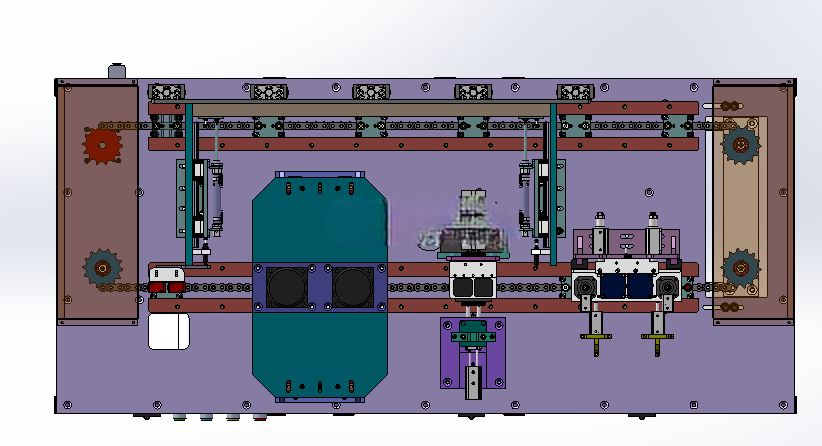

　　设备的上料单元采用振动盘直振送料结构，针对油塞的外形特征定制了振动盘料道，能够对杂乱堆放的油塞进行姿态筛选，只有符合装配朝向要求的工件才能顺着料道输送到待取料位置，料道末端设置了分料挡停机构，每次只放行单个工件到取料位，避免叠料、卡料问题出现。传送系统采用倍速链条作为载具输送载体，链条上均匀分布有定制的工件载座，载座上加工有与油塞适配的定位槽，能够保证工件在传送过程中不会出现偏移，链条由伺服电机搭配链轮驱动，可实现精准的工位分度，每次移动的距离与工位间距完全匹配，停位精度控制在±0.1mm以内，保证各工位作业时的位置对准度。

　　设备沿链条传送方向依次设置了多个作业工位，除了上料工位之外，还预留了检测工位、压装工位、扭矩校验工位以及出料工位，其中上料工位采用平行气爪作为执行元件，气爪端部定制了与油塞外形匹配的夹爪，能够从待料位稳定抓取油塞，再通过直线滑台的移动将工件准确放置到链条载座的定位槽内；压装工位采用带导向的气缸压头，压头端部设置有柔性缓冲垫，压装过程中不会刮伤油塞表面，压装行程与压力均可根据实际装配需求调整，保证油塞能够平稳压入对应工件的安装孔内；扭矩校验工位则配置了扭矩传感器，能够对压装后的油塞进行扭矩检测，筛选出未压装到位或者扭矩不达标的不合格品，不合格品到达出料工位时会被推入废料盒，合格品则顺着出料滑道流入下一道工序。在设计思路上，这款设备优先考虑了运行稳定性与调试便捷性，所有气动元件、驱动元件均采用标准化安装接口，后期维护更换时不需要重新加工适配零件；各个工位的模组均采用独立的安装板固定在基板上，可根据实际的装配工艺需求增减工位，比如需要增加涂胶工序时，只需在现有工位之间预留的安装位置加装涂胶模组即可，不需要对整体机架和传送系统做大幅改动。设备的气路与线路均走基板背面的走线槽布置，正面没有裸露的管线，既避免了生产过程中管线被工件剐蹭损坏，也让设备整体外观更加整洁，日常清理台面时不会被管线干扰。

　　考虑到油塞类零件的规格存在差异，设备的载座、夹爪、压头都设计成快换结构，更换不同规格的油塞生产时，只需更换对应的快换零件，再调整对应工位的行程参数即可快速切换生产型号，不需要对设备主体结构进行拆解调整，能够有效减少多品种小批量生产时的换型时间。设备的两侧设置有透明防护挡板，既能够观察设备内部的运行状态，也能防止生产过程中工件飞出造成安全隐患，挡板采用快拆式固定，日常维护时只需拧下固定旋钮即可拆下挡板，操作空间充足。从实际应用反馈来看，这款设备的单工位作业节拍可控制在3秒以内，相比人工装配效率提升4倍以上，且装配一致性远高于人工操作，能够有效降低油塞装配的不良率，适合各类需要批量装配油塞类密封零件的加工场景，其结构设计思路也可作为同类小零件自动装配设备的开发参考，尤其是多工位链条传送的布局形式，在处理多工序装配需求时具备结构简单、运行稳定、改造成本低的优势。
