XYZ轴自动分距装盘设备结构设计

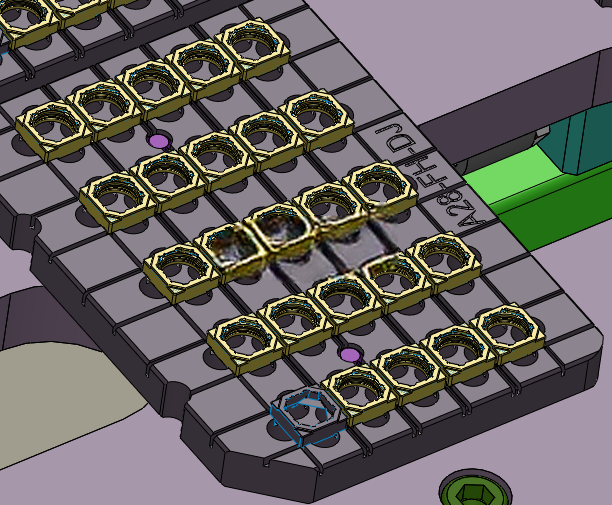

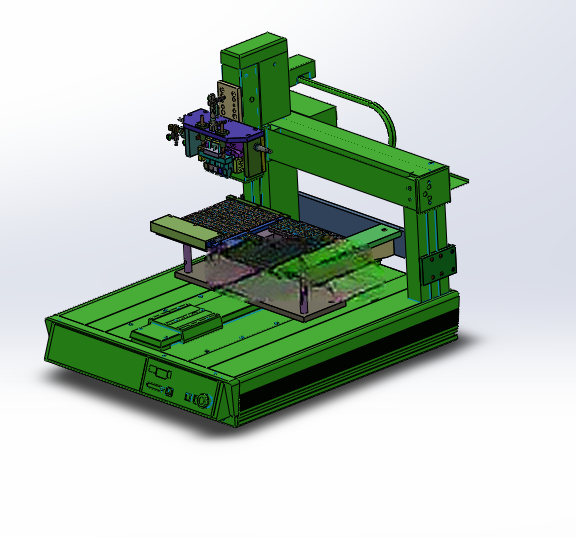

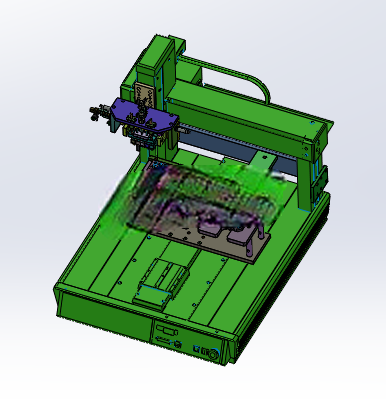

　　在3C电子、精密五金、小型注塑件的后段生产工序中，物料从成型设备输出后，往往存在排布间距与最终包装Tray盘穴距不匹配的问题，若采用人工摆盘，不仅效率难以匹配前段产线节拍，反复取放还容易造成精密工件表面划伤、引脚变形等不良，自动分距装盘机正是针对这类场景开发的专用移栽摆盘设备。这款设备采用龙门式XYZ三轴机械手架构，整体底座采用加厚钢板焊接后经时效处理加工而成，安装面铣削加工保证平面度公差在0.1mm/m以内，避免长期运行出现结构形变影响移栽定位精度；X轴横梁采用铝型材搭配线性导轨的组合，兼顾运动刚性与轻量化需求，Z轴末端搭载定制化分距取料模组，可一次性拾取整排大Tray盘内的工件，通过模组内置的凸轮分距结构，在取料后移动至放料位的行程中同步完成工件间距调整，将大间距来料适配为小Tray盘的穴距要求，无需额外设置单独的分距等待工位，有效压缩设备整体占地空间。

　　从安装边界来看，设备整体长宽尺寸控制在1200mm*900mm范围内，高度不超过1100mm，可直接对接现有皮带线出料端，无需对原有产线布局做大规模改动，设备底部设置可调脚杯与万向轮组合，既可以在调试阶段灵活移位，正式投产后也可通过脚杯调平锁死，保证运行稳定性。设计过程中，分距机构的精度保证是核心难点，这款结构采用等距凸轮槽配合滑动吸嘴座的方案，每个吸嘴座通过凸轮随动器嵌入凸轮槽内，当分距气缸推动主动座移动时，所有吸嘴座会按照预设的槽型轨迹同步等距张开或收拢，分距重复定位精度可控制在±0.05mm以内，完全适配小型精密件的摆盘对位要求；取料端采用真空吸嘴搭配缓冲弹簧的结构，针对不同材质的工件可更换对应材质的吸嘴，避免取料过程中压伤工件表面，同时每个吸嘴都设置独立的真空检测回路，出现漏吸、掉料情况时设备会自动触发停机报警，避免空料摆盘造成的后续工序异常。

　　XYZ三轴的驱动采用伺服电机搭配同步带传动的方案，在保证运动速度满足每小时1200次以上移栽节拍的同时，运动过程中加减速曲线经过反复调试，避免高速启停时工件因惯性偏移掉落；设备的料盘定位区域设置可调式定位挡块，可根据不同规格的大小Tray盘调整定位范围，兼容长度100mm-350mm、宽度80mm-250mm区间内的各类标准Tray盘，换型时仅需调整挡块位置并在触控屏内调用对应参数即可完成切换，无需更换复杂的工装夹具，大幅降低多品种小批量生产场景下的换型成本。

　　在实际产线应用中，这款设备可直接对接注塑机出料输送带、五金件清洗线出料端或者SMT回流焊出料端，全程无需人工干预，自动完成大Tray来料取料、分距调整、小Tray精准摆放的全流程，单台设备可替代2-3名摆盘作业人员，同时避免人工操作带来的产品污染与摆放精度差的问题；设备的走线全部采用拖链内置排布，避免长期运动过程中线缆磨损造成的电气故障，机身钣金护罩采用可拆卸式设计，日常维护时可快速拆除对应位置的护罩，对导轨、传动部件进行润滑保养，分距模组的凸轮槽位置预留润滑注油口，无需拆解结构即可完成定期润滑，降低后期维护的工作量。
