皮带线适配PCBA三轴点胶设备结构设计

　　在电子制造SMT后段工序里，PCBA涂覆、点胶是保障产品可靠性的核心环节，传统离线点胶需要人工上下料、逐块定位，面对多规格混线生产的皮带线产线时，频繁换型、对位偏差带来的效率损耗与品质波动一直是产线优化的痛点，这套在线式三轴点胶结构正是针对这类场景做的适配设计。整套结构的安装边界完全匹配常规皮带线的线体宽度，机架采用铝型材拼接框架，底部预留了与皮带线支腿对接的安装孔位，不需要对原有产线做大规模切割改造，设备横跨在皮带线上方，进料端与出料端的高度差控制在5毫米以内，避免PCBA过板时出现卡板、蹭板的问题，过板通道的宽度支持手动调节，可覆盖从50毫米宽的小型电源板到350毫米宽的工控主板的通行需求，调节结构采用燕尾槽导向加锁紧手柄，换型时不需要借助额外工具，10分钟内即可完成宽度适配。

　　核心运动部分采用高精度滚珠丝杠搭配线性导轨的三轴模组，X轴横跨过板通道，有效行程覆盖整条过板宽度，Y轴固定在X轴滑座上，行程匹配PCBA的最大进板深度，Z轴搭载点胶阀与视觉相机组件，行程满足不同高度元器件的点胶避让需求，三轴的重复定位精度控制在0.02毫米以内，完全可以满足红胶、UV胶、三防漆等不同胶体的点胶精度要求。视觉对位组件安装在Z轴滑座的侧方，与点胶阀保持固定的偏移距离，每次点胶前先通过相机抓取PCBA上的Mark点做坐标补偿，就算皮带线输送过来的板子存在±2毫米的位置偏移，也能通过算法自动修正点胶路径，不需要额外增加阻挡定位机构，减少了对板边元器件的磕碰风险。

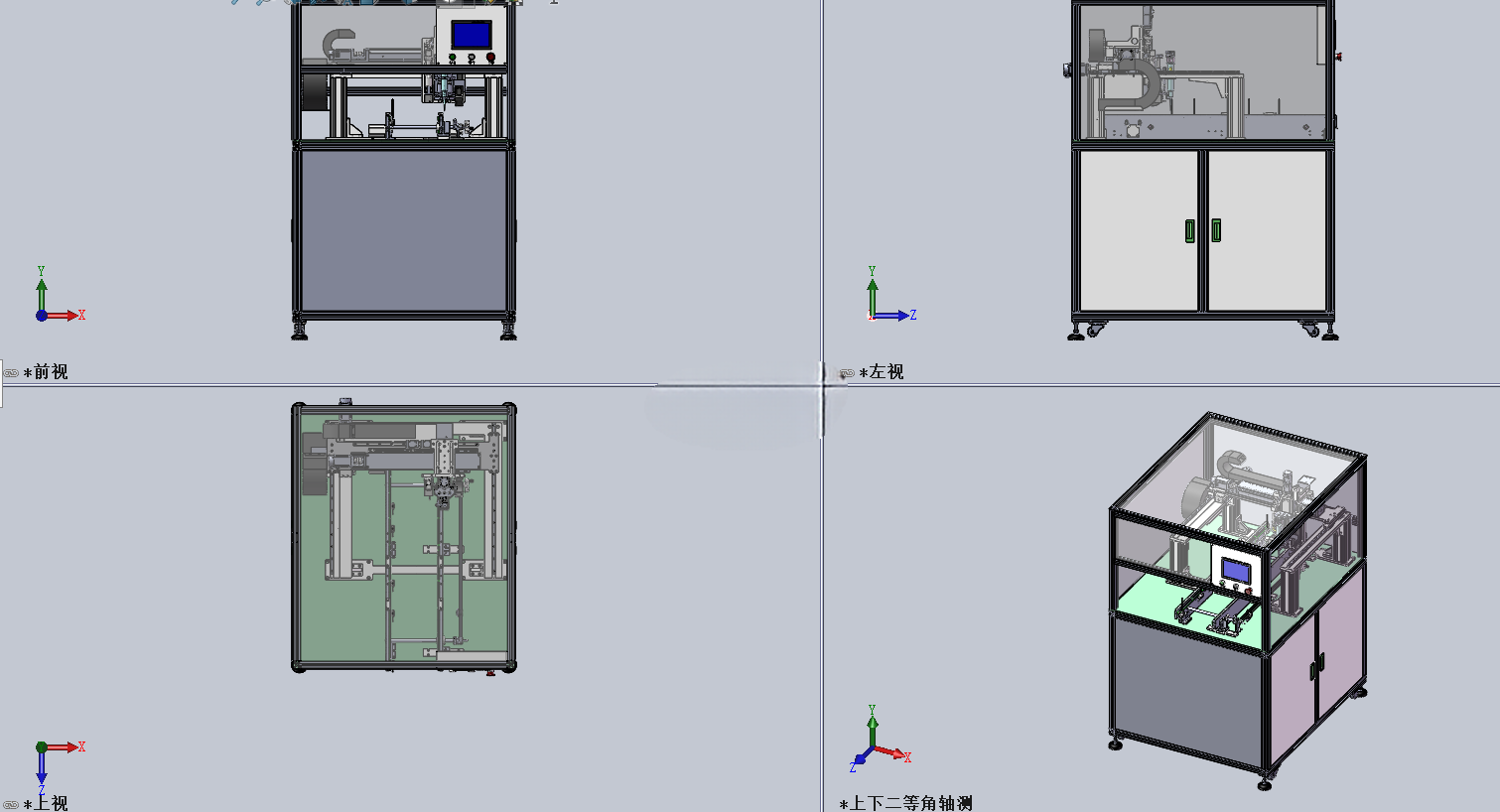

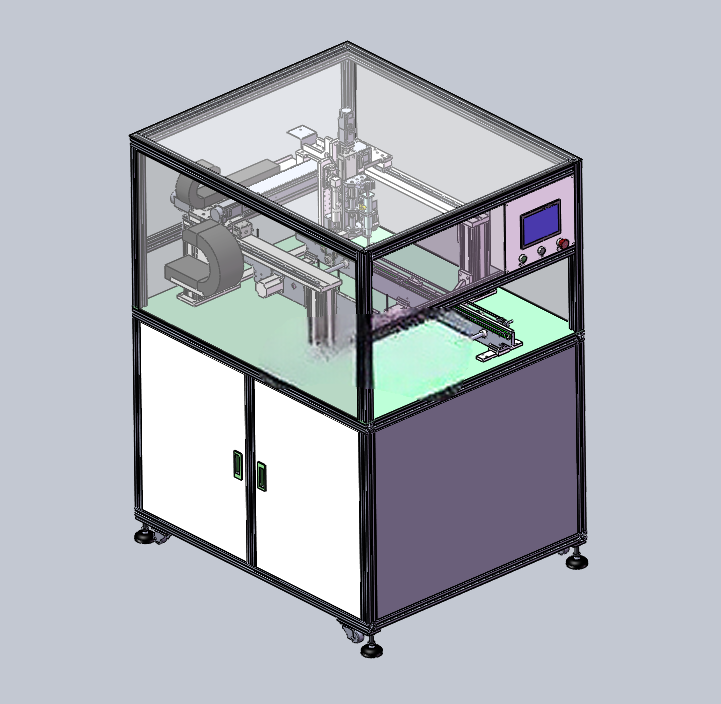

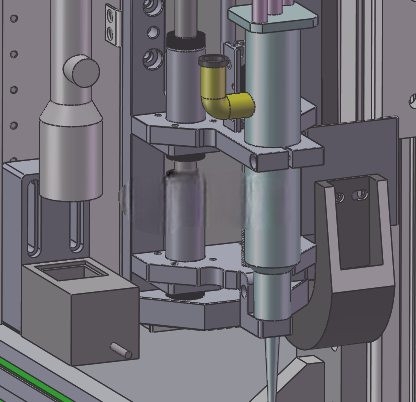

　　点胶阀的安装座设计了快换结构，支持更换针式点胶阀、喷雾阀、喷射阀等不同类型的胶阀，安装座上预留了气管、胶管的走线槽，所有管线都通过拖链收纳，避免三轴运动时管线出现拉扯、缠绕的问题。Z轴下端还设计了防碰撞机构，当点胶头意外碰到过高的元器件时，机构会触发限位信号立刻停止Z轴下行，避免撞坏点胶阀或者PCBA上的贴片元件。设备的电控部分安装在机架侧面的独立电箱内，电箱与运动部分做了分隔，避免点胶过程中溢出的胶体、挥发的雾气渗入电气元件造成短路，电箱门预留了散热格栅与过滤棉，既能保证通风散热，也能阻挡车间内的浮尘进入。

　　在结构设计阶段，特意将三轴的运动速度做了分段优化，空行程移动时速度可达500毫米每秒，接近点胶位置时自动降速，避免高速运动带来的惯性过冲，点胶过程中Z轴的升降高度根据PCBA上元器件的最高高度做自适应调整，不需要每次换型都重新设置抬升高度，减少了无效的运动行程，提升整体点胶效率。考虑到车间日常维护的需求，所有导轨、丝杠的润滑注油嘴都引到了设备外侧，不需要拆开防护盖板就能完成定期润滑，点胶阀下方预留了接胶盒的安装位，换胶、清洗阀头时溢出的胶体会直接落入接胶盒，不会滴到下方的皮带线或者PCBA上。整套结构没有采用复杂的非标定制零件，大部分型材、导轨、丝杠、紧固件都是标准件，后期维护更换配件的成本更低，装配时的公差配合也更容易保证，三个运动轴的安装基准面都做了铣平处理，装配后不需要反复打表调整就能保证平行度与垂直度要求，降低了现场安装调试的难度。针对皮带线多规格PCBA混线生产的情况，这套结构还预留了条码扫描枪的安装位，后续可以对接产线MES系统，根据不同板子的条码自动调用对应的点胶程序，不需要人工手动选择程序，进一步减少换型时的人工操作失误。
