油烟机电机转轴弹性圆柱销压装设备

　　在家用电器电机制造的产线环节中，转轴与铁芯、绕组组件的销钉连接是决定电机运行可靠性的关键工序，弹性圆柱销因具备良好的抗剪切性能、装配容错性，被广泛应用于油烟机电机的转轴周向固定场景，这套压装设备正是针对该工序的专用作业装备。不同于通用压装机的宽泛适配设计，该设备的冲头结构采用快换式模块化设计，可根据不同型号油烟机电机的转轴直径、销钉规格、压装深度要求快速更换对应冲头组件，无需对设备主体结构进行大规模拆解调整，能适配多规格小批量的油烟机电机生产需求，换型时间可控制在十分钟以内，适配中小家电制造企业柔性生产的实际工况。

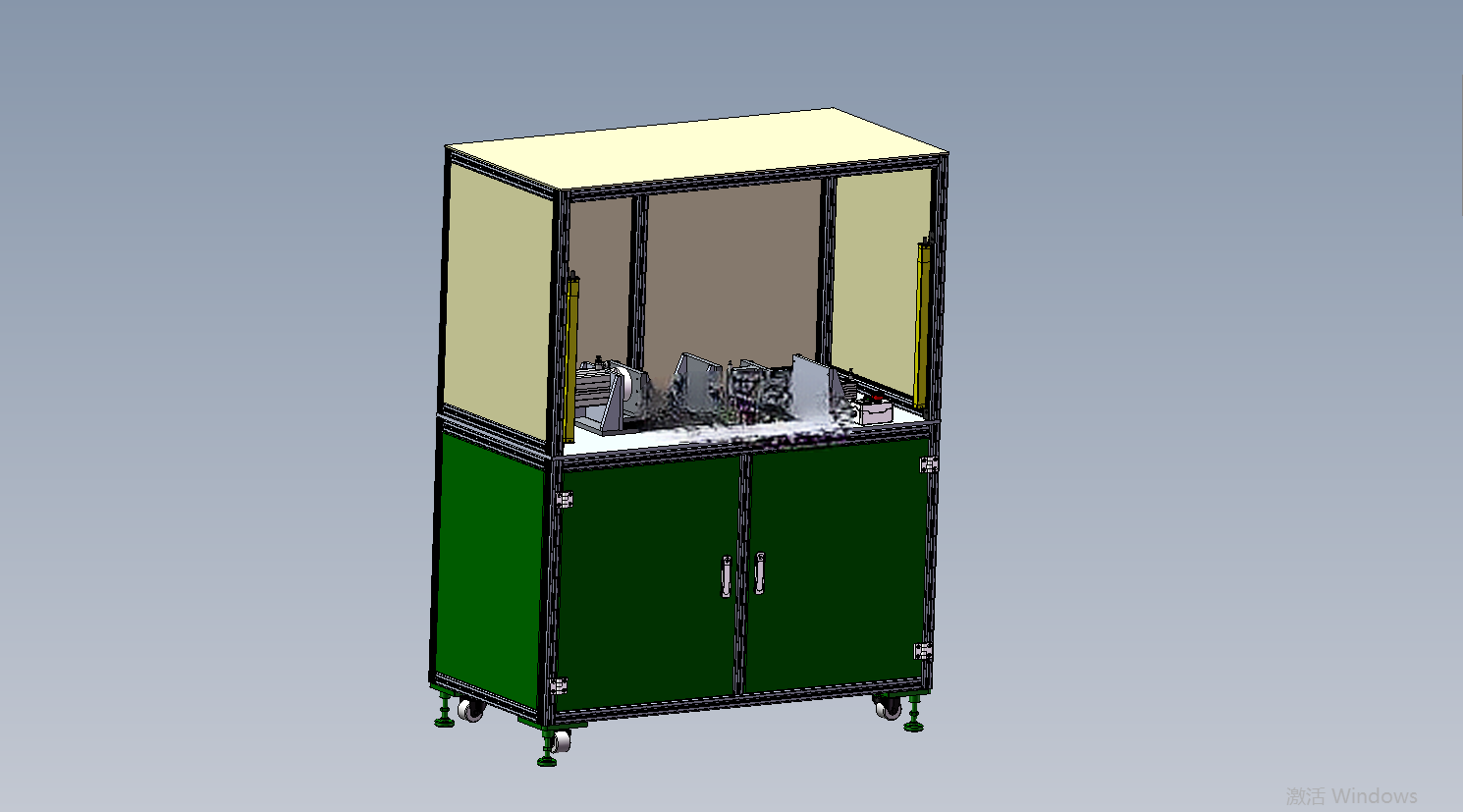

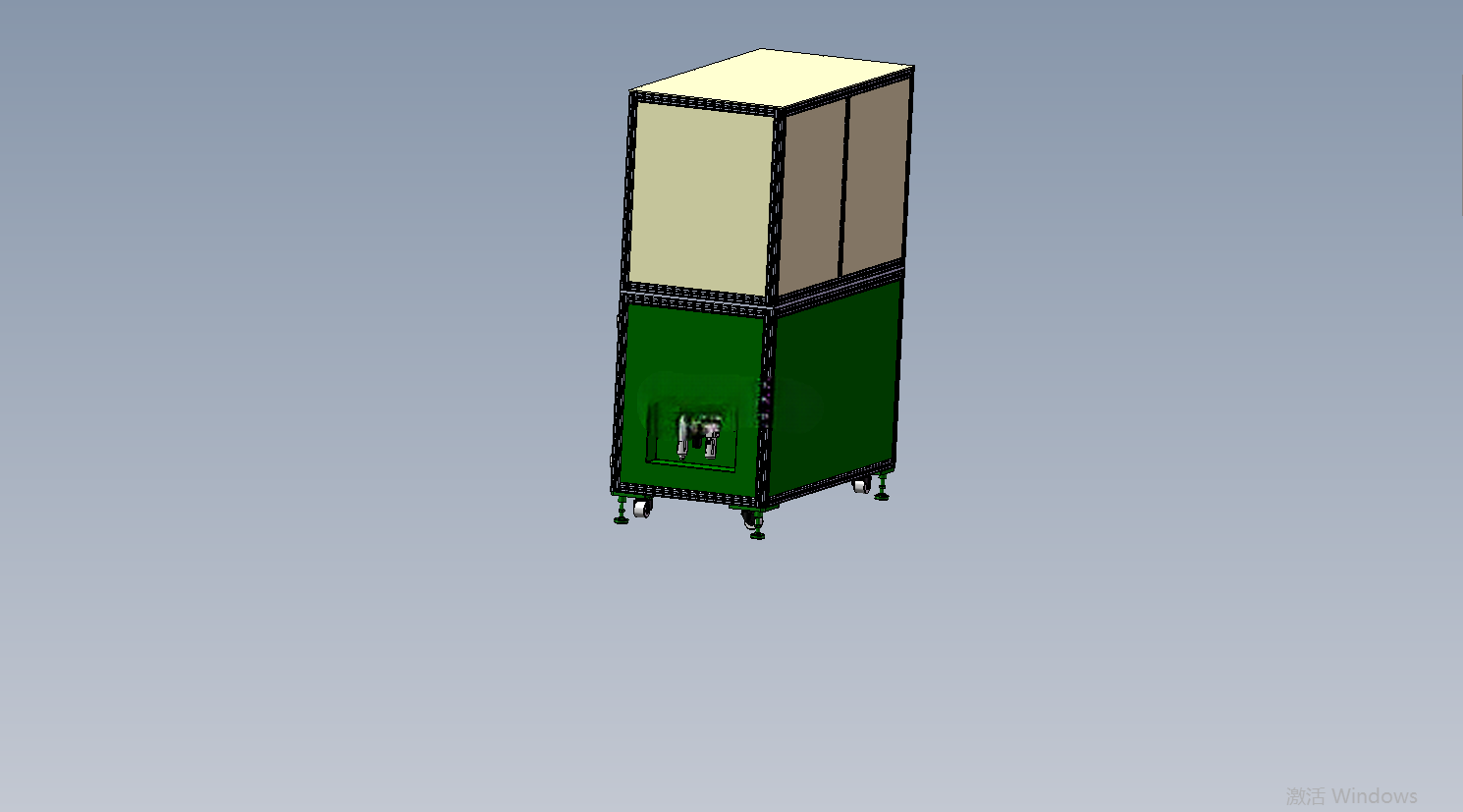

　　设备整体采用立式双层柜式结构布局，下部为气动动力单元、控制阀组、电气控制元件的集成安装腔，采用封闭钣金防护结构，避免车间内的油污、粉尘侵入动力元件造成动作卡顿或元件损坏，上部为压装作业腔，三面设置透明防护挡板，既可以观察压装过程的作业状态，也能防止压装过程中销钉弹出造成安全隐患，底部配置可调式支撑脚轮，既可以在产线布局调整时灵活推移，也能在固定工位时通过调节脚杯高度保证设备水平度，避免压装过程中因设备倾斜导致销钉压偏、转轴同轴度超差的问题。从功能实现逻辑来看，整套设备的压装动作全部采用气动驱动方案，相比液压驱动方案，气动系统响应速度更快，作业环境更清洁，不会出现液压油泄漏污染电机组件的问题，适合家电制造车间对洁净度的基础要求；相比纯伺服电缸压装方案，气动方案的采购成本、后期维护成本更低，对于压装力要求不高（弹性圆柱销压装力通常在几百牛到两千牛区间）的油烟机电机装配场景，完全可以满足压装力精度与作业效率要求。

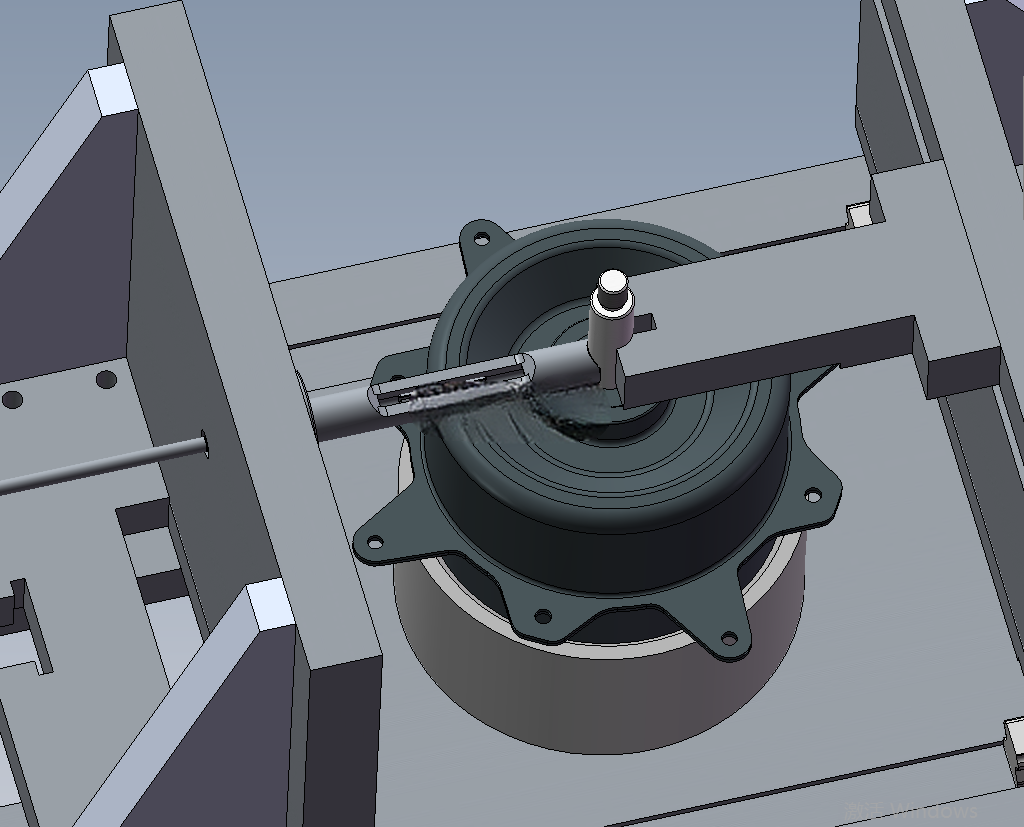

　　设备的压装工位设置有仿形定位夹具，可根据电机外壳的外形轮廓做定位支撑，保证转轴的中心与压装冲头的中心保持同轴，压装行程设置有硬限位与气动缓冲结构，硬限位用于控制销钉的最终压入深度，保证销钉压入后转轴两端的伸出量符合图纸公差要求，气动缓冲则可以在冲头接触销钉的瞬间降低冲击速度，避免刚性冲击造成销钉变形、转轴端面压伤的问题。在安装边界方面，设备的整体占地面积不足0.8平方米，不需要额外做地基固定，放置在标准装配工作台旁即可接入气源使用，对车间的空间占用极小，适合现有产线的升级改造，不需要对原有产线布局做大规模调整。

　　设备的操作逻辑采用双手启动按钮设计，操作人员将待压装的电机组件放置到定位夹具上，手动放入弹性圆柱销后，双手同时按下两侧的启动按钮才会触发压装动作，避免单手操作时另一只手处于作业区域造成的安全事故，压装动作完成后冲头自动回位，夹具自动松开，操作人员即可取出装配完成的电机组件进入下一道工序。从结构设计的细节来看，设备的气动管路全部采用内藏式布线，外部没有裸露的气管与线缆，避免长期作业过程中气管被工件剐蹭造成破损漏气，所有的活动连接部位都设置有自润滑轴承，不需要频繁加注润滑脂即可保证长期动作顺畅，压装头部位设置有防落销结构，在冲头下行过程中不会出现销钉从冲头定位槽脱落的问题，降低了压装不良率。这套设备的设计没有追求过度的自动化配置，而是紧扣油烟机电机转轴销钉压装的实际工艺需求，在保证作业安全、压装精度、换型便捷性的前提下，尽可能简化设备结构，降低设备的制造成本与后期维护难度，非常适合中小型家电电机生产企业的装配工序使用，相比人工手动敲入销钉的作业方式，不仅压装一致性更好，还能大幅降低操作人员的劳动强度，避免人工敲击过程中出现的销钉歪斜、转轴损伤、销钉飞出伤人等问题。
