在线式双工位PCB板锁螺丝设备结构设计

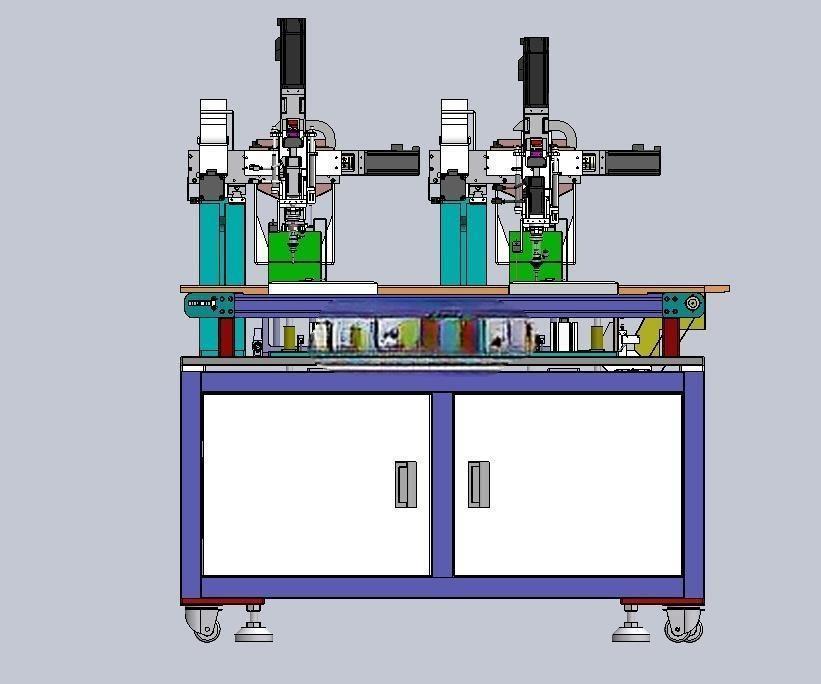

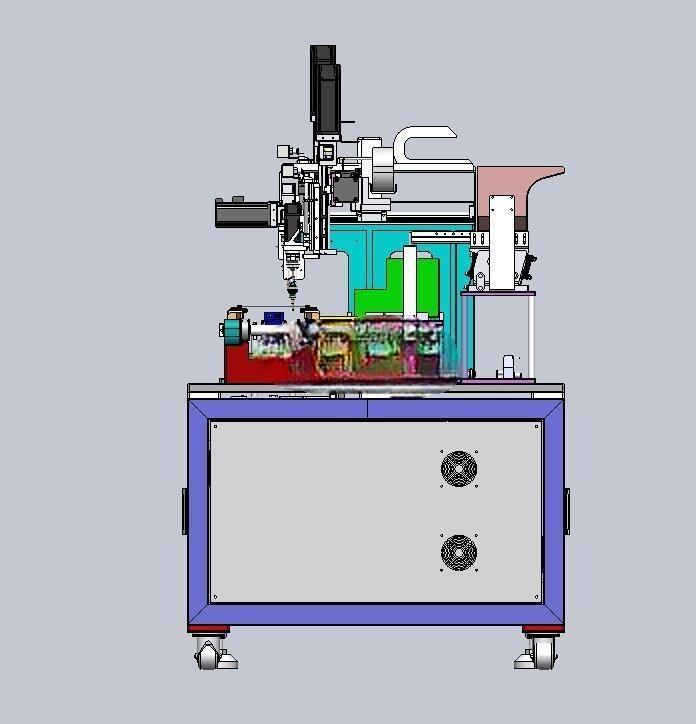

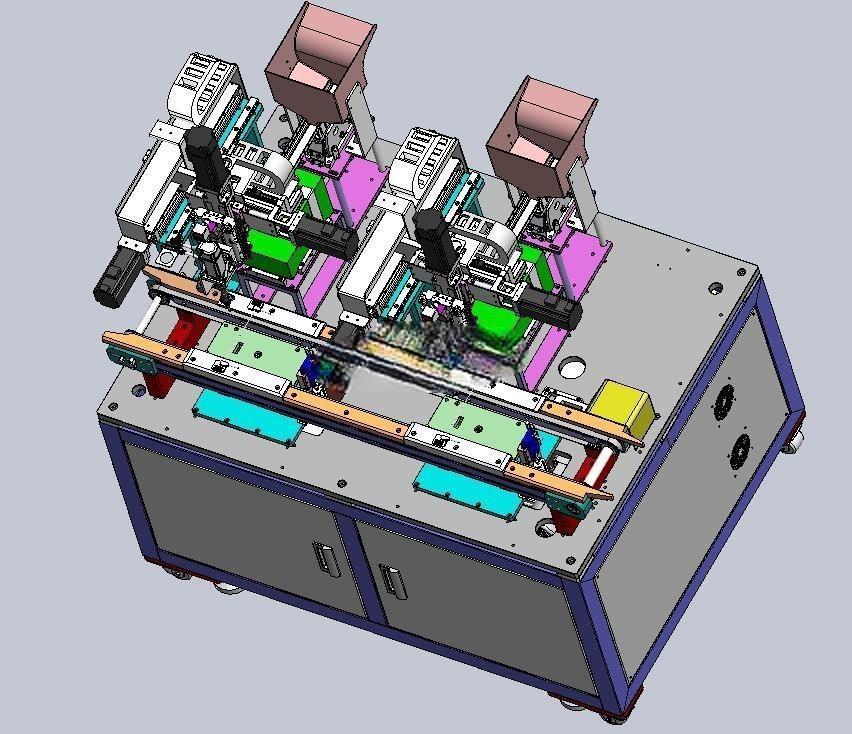

　　在消费电子、家电控制板、车载电子模块的量产装配环节，PCB板的螺丝锁付一直是影响产线节拍、装配良率的关键工位，传统单工位人工锁附或者离线式锁螺丝设备，往往需要人工上下料、单工位等待锁附完成才能流转，难以匹配SMT后段连续流生产线的节拍要求，这款在线式双工位锁螺丝设备，正是针对连续流生产线的PCB锁附需求开发的专用设备。从产线布局适配来看，设备采用标准在线式机架设计，下部柜体采用方通焊接框架搭配钣金封板，底部配置可调脚杯与万向脚轮，既可以满足设备进场时的短距离移位，也能在安装就位后通过脚杯调平，保证上部运动机构的运行精度，柜体侧面预留散热风扇安装位与电气检修门，方便日常维护时的元器件排查，柜体上部的输送线高度可以对接常规SMT后段流水线的900±20mm标准作业高度，不需要额外增加过渡接驳台就能直接嵌入现有产线，减少产线改造的额外投入。

　　设备的核心功能逻辑围绕连续生产的节拍优化设计，首先配置的输送皮带送料机构，采用平皮带搭配侧边导向条结构，导向条间距可以根据不同宽度的PCB板快速调节，适配100mm到350mm宽度范围内的不同规格PCB输送，当PCB板随皮带流入锁附工位后，工位下方的自动顶起机构会动作，通过定位销对准PCB板上的工艺定位孔，将板件从皮带面顶起2-5mm距离完成二次定位，避免皮带本身的弹性形变导致锁附位置偏移，顶起定位的同时，工位侧边的光电感应器会检测板件是否到位、是否存在放反、偏移的情况，检测异常时会直接触发信号拦截后续板件流入，避免撞机风险。

　　锁附执行端采用双头锁螺丝结构，两个锁附轴的间距可以根据PCB板上螺丝孔位的排布灵活调整，锁附轴自带扭矩反馈与滑牙检测功能，锁附过程中可以实时反馈每一颗螺丝的锁附扭矩、下压深度，当出现螺丝滑牙、浮锁、漏锁的情况时，设备会自动标记异常板件，在流出工位时通过分拣机构将异常件导流至返修通道，不需要人工逐一排查锁附质量。双工位的布局设计让设备可以交替完成两个工位的锁附作业，当第一个工位在执行锁螺丝动作时，第二个工位可以同时完成板件流入、定位、检测的准备动作，两个工位交替作业没有等待空程，相比单工位锁螺丝设备，整体节拍可以提升40%以上，完全匹配高速产线的流转需求。从结构设计的细节来看，X/Y/Z三轴运动模组采用伺服电机搭配高精度直线导轨的传动方案，重复定位精度可以控制在±0.02mm以内，完全满足PCB板上M2-M5规格小螺丝的锁附精度要求，供料系统采用吹气式螺丝供料器，螺丝通过气管直接输送到锁附批嘴位置，省去了取螺丝的往返行程，进一步压缩单颗螺丝的锁附时间，批嘴位置配置真空吸附结构，避免螺丝在输送过程中掉落卡料，同时在锁附下压时设置软着陆缓冲结构，避免下压压力过大压伤PCB板上的贴片元器件。

　　设备的安全防护设计也充分考虑产线作业的实际需求，运动区域外围配置透明亚克力防护挡板，既可以观察设备运行状态，也能避免人员误触运动机构，设备两端配置安全光栅，当有人员肢体伸入设备作业区域时，设备会立即暂停运行，避免安全事故。在安装边界上，设备整体占地长度约1600mm，宽度约1000mm，高度约1700mm，不需要过大的安装空间，上部的三色警示灯可以实时显示设备运行、待机、故障状态，方便产线巡检人员快速识别设备状态，电气柜内的PLC、伺服驱动器、IO模块均采用标准导轨安装，布线时预留了足够的扩展点位，后续如果需要增加自动翻转、扫码记录锁附数据等功能，不需要重新布线就能直接扩展模块。这款设备的设计没有追求冗余的复杂功能，所有结构都围绕PCB板在线锁附的实际工艺需求展开，从输送、定位、检测到锁附的全流程都不需要人工干预，可以直接接入自动化产线实现无人化作业，对于需要提升PCB锁附工序效率、减少人工投入的电子装配产线来说，是适配性非常强的专用设备，建模过程中所有运动部件都做了干涉检查，齿轮、皮带、导轨等标准件都采用实际量产的标准型号参数，不管是用于结构设计参考，还是直接用于设备加工出图，都具备很高的实用价值。
