遮阳板螺丝自动锁附专机结构设计

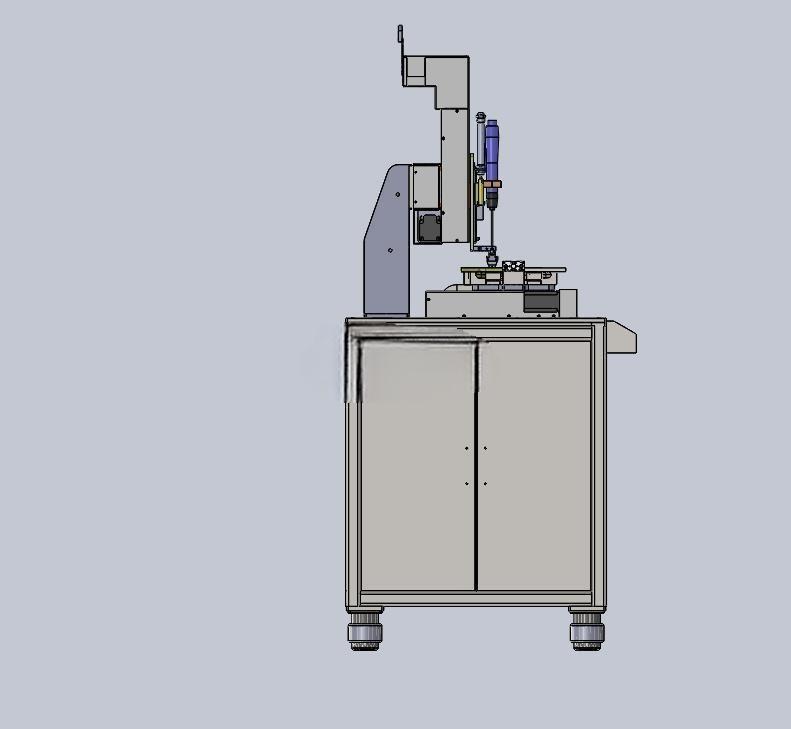

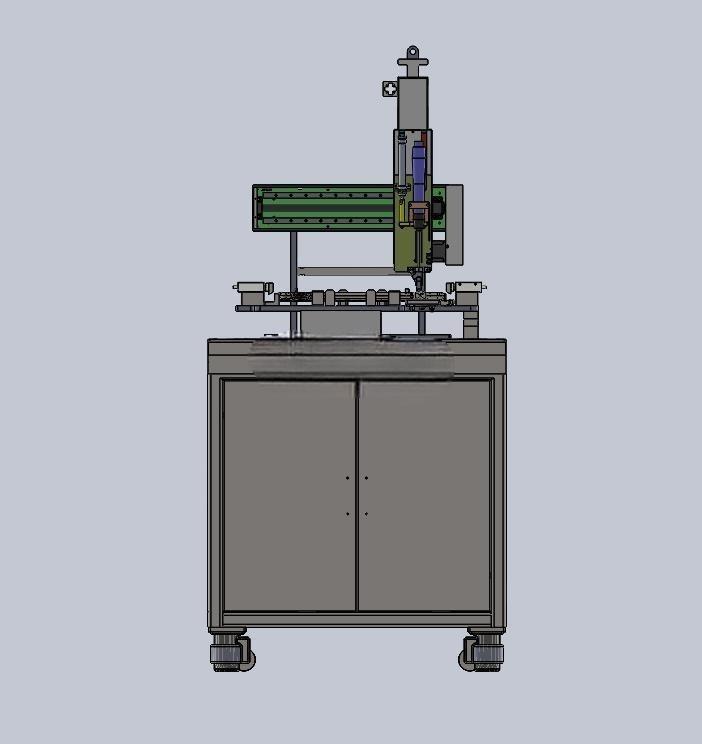

　　在汽车内饰零部件的装配产线环节，遮阳板作为驾乘人员遮挡强光的核心内饰件，其锁螺丝工序长期存在人工锁附扭矩不稳定、螺丝对位偏差、生产节拍难以匹配前端注塑工序产出速度的痛点，这款专机正是针对该类工序的痛点定向开发的专用锁附设备。整机采用立式机架搭配下部柜体的布局，下部柜体采用双开门钣金结构，既可以容纳电气控制元件、气路处理组件，也能预留足够的走线与维护空间，底部配置可调式支撑脚杯，可根据车间地面的平整度调整设备水平度，避免锁附过程中因设备倾斜导致的螺丝孔位对位偏差，机架整体采用方管焊接后去应力处理，再经过铣削加工保证安装基准面的平面度，锁附机头的安装竖板采用加厚钢板加工，减少锁附电批高速下压过程中的结构形变。

　　设备采用双工位布局设计，两个定位治具对称布置在工作台面的滑台模组上，操作人员在其中一个工位完成待加工遮阳板的上下料操作时，锁附机头可同步对另一个工位的工件完成锁附作业，大幅压缩上下料环节的等待空程时间，相比单工位锁附设备，双工位布局可将单工件的平均加工节拍缩短35%左右，适配中小批量遮阳板产品的连续装配需求。锁附送料结构采用吸气式送螺丝方案，相比传统吹气式送料，吸气式结构对螺丝长径比的适配范围更广，不会出现吹气送料过程中螺丝卡滞、飞料的问题，送料管路与锁附电批的批头同轴布置，螺丝被负压吸附到批头端部后，电批按照预设的下压行程、锁附扭矩完成锁附动作，扭矩参数可根据不同规格螺丝的锁附要求灵活调整，锁附完成后系统自动检测扭矩反馈值，未达到合格扭矩区间的工件会触发报警提示，避免不合格品流入下一道工序。

　　针对不同型号遮阳板的锁附需求，设备的定位治具采用快换式设计，治具与工作台面之间采用定位销加锁紧螺栓的固定方式，更换产品型号时只需松开锁紧螺栓，替换对应仿形轮廓的治具即可完成换型，换型时间可控制在15分钟以内，无需对锁附机头的安装位置做大幅调整，配合机头X/Z轴的伺服模组行程参数调整，即可适配不同尺寸、不同螺丝孔位分布的遮阳板产品。设备的操作逻辑采用简易化设计，操作人员将待加工的遮阳板工件放置到定位治具的仿形卡槽内，确认工件放置到位后按下双侧启动按钮，设备即可自动完成滑台进给、螺丝送料、锁附、扭矩检测、滑台退回的全流程动作，无需操作人员持续手持工件或电批，降低人工操作的劳动强度，同时设备配置有安全光栅，当操作人员的肢体进入锁附作业区域时，设备会立即暂停动作，避免机械伤害风险。

　　故障报警功能覆盖了送料缺料、螺丝滑牙、锁附扭矩异常、治具定位偏差等常见工况，报警触发后操作界面会明确显示故障位置与排查方向，减少设备故障排查的停机时间。从安装边界来看，设备整体占地面积控制在1.2米长、0.8米宽的范围内，工作台面高度设置为0.75米，符合人工上下料的人体工学高度要求，上部锁附机头的最高行程位置距离地面高度为1.6米，无需对车间原有生产线的高度空间做特殊改造，可直接布置在现有装配产线的对应工位旁，也可作为独立工位完成遮阳板的锁螺丝工序。气路系统配置有三联件处理组件，对输入的压缩空气做过滤、调压、油雾处理，保证吸气送料的负压稳定性以及气缸动作的平顺性，电气元件全部布置在下部柜体内的安装板上，强弱电走线分离布置，避免信号干扰，所有线缆都采用拖链防护，减少滑台往复运动过程中线缆的磨损，提升设备长期运行的稳定性。
