鼠标PCB板在线自动锁螺丝输送设备

　　在消费电子外设组装的产线规划中，鼠标组装环节的PCB锁螺丝工序长期存在效率瓶颈，传统人工作业依赖手持电批逐点锁付，不仅单工位节拍难以匹配前后段流水线的流转速度，还容易出现螺丝滑牙、锁付深度不一致、漏锁等质量问题，同时人工长期重复操作带来的疲劳损耗也会拉高产线的不良率。这套在线锁螺丝设备的设计初衷，就是作为可嵌入现有鼠标组装流水线的模块化工位，无需对原有产线做大规模改造，仅需对接前后段输送线的接驳位置，即可完成PCB板锁螺丝工序的自动化升级。

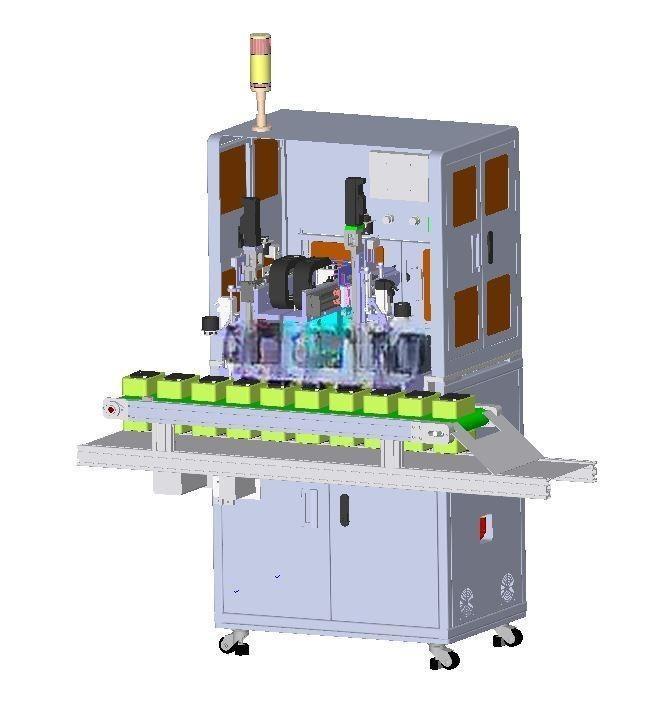

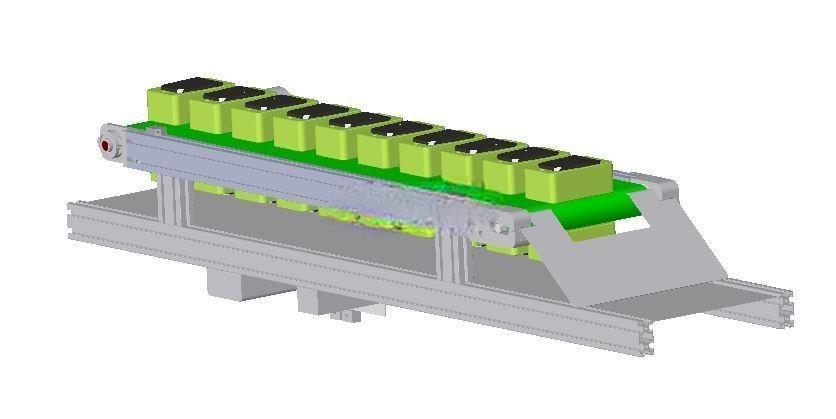

　　从结构布局来看，设备采用双层铝型材搭建主体机架，下层为设备的安装基准层，预留了电控元件、气路组件的安装空间，机架底部设置可调脚杯，可根据现场地面平整度调整设备水平度，同时兼容不同高度的流水线接驳需求，安装时设备输送面与前后段流水线的高度差控制在±2mm范围内，避免工装板流转时出现卡滞。上层为作业执行层，中间布置皮带输送线体，线体宽度适配鼠标组装常用的工装板尺寸，可同时承载多块载有鼠标半成品的工装板连续流转，线体两侧设置定位夹紧机构，当工装板流入锁付工位时，阻挡气缸先动作截停工装板，随后两侧的夹块伸出，将工装板精准定位在锁付坐标原点，定位重复精度控制在±0.1mm以内，保证电批锁嘴能够准确对准PCB板上的螺丝孔位。

　　线体上方的锁付机构采用多轴排布设计，可根据鼠标PCB板上的螺丝孔位数量和间距调整电批的安装位置，一次即可完成单块PCB板上所有螺丝的同步锁付，单工位锁付节拍可控制在3秒以内，大幅提升工序效率。锁付机构配备扭矩反馈模块，可实时监测每颗螺丝的锁付扭矩，当出现扭矩不达标、滑牙、浮锁等异常情况时，设备会即时触发报警，同时记录异常孔位信息，方便操作人员快速排查问题，避免不良品流入下一道工序。线体末端设置斜坡导料结构，完成锁付的工装板可顺着斜坡顺畅流入下一段流水线，无需额外设置移栽机构，简化了设备的结构复杂度，也降低了故障点。

　　在设计过程中，充分考虑了设备的通用性和可调性，输送线的速度可通过调速旋钮无级调节，适配不同产线的节拍要求；夹紧机构的夹块行程可根据工装板的尺寸做调整，兼容不同型号鼠标的生产需求；电批的安装位置预留了长条形调节孔，当更换产品型号时，只需调整电批的固定位置、更换对应锁嘴，即可快速完成换型，无需重新加工大量定制零件，减少了换型的时间成本和配件成本。设备的气路和线路均采用拖链收纳布置，走线整齐，避免运动过程中管线拉扯造成的损坏，同时也方便后期的维护检修。

　　从实际应用场景来看，这套设备可直接对接鼠标组装线的PCB装配工位前段，工人只需将PCB板放置到鼠标底壳上、预装螺丝后，将半成品放到工装板上，后续的定位、锁付、流转全部由设备自动完成，单工位可替代2-3名锁螺丝工人，同时锁付质量的一致性远高于人工作业，能够有效降低产线的人工成本和不良品损耗。设备的整体外形尺寸紧凑，长度方向可根据产线的工位排布需求做适配调整，宽度方向不超过常规流水线的占用空间，不会额外占用过多的车间面积，适合中小型电子组装企业的产线自动化升级改造，也可集成到全新的全自动化鼠标组装线中，作为其中的标准锁付工位使用。设备的机架外侧预留了安全防护栏的安装位置，用户可根据现场的安全管理要求加装透明防护板，避免人员误触运动部件造成安全事故，同时防护板采用快拆结构，检修时无需工具即可快速拆卸，不影响设备的日常维护效率。
