上下循环倍速链双层工装板生产线

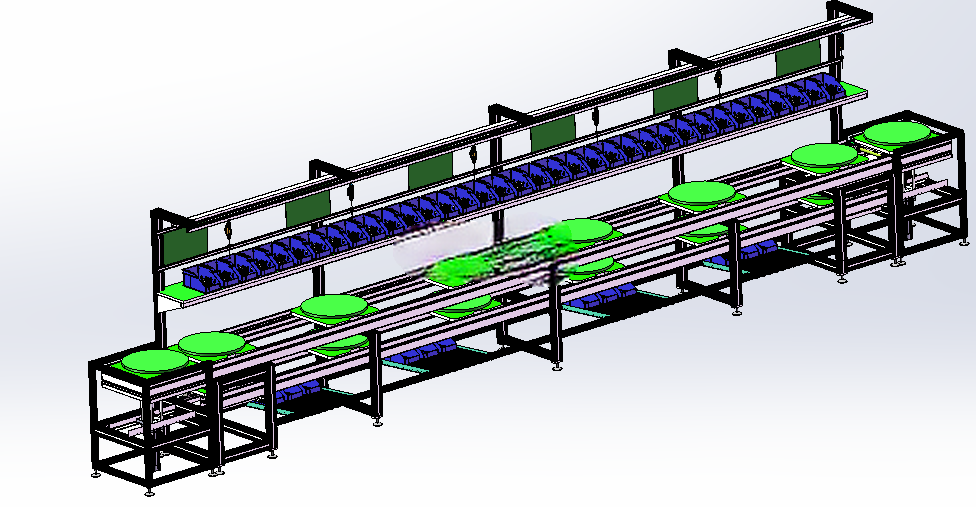

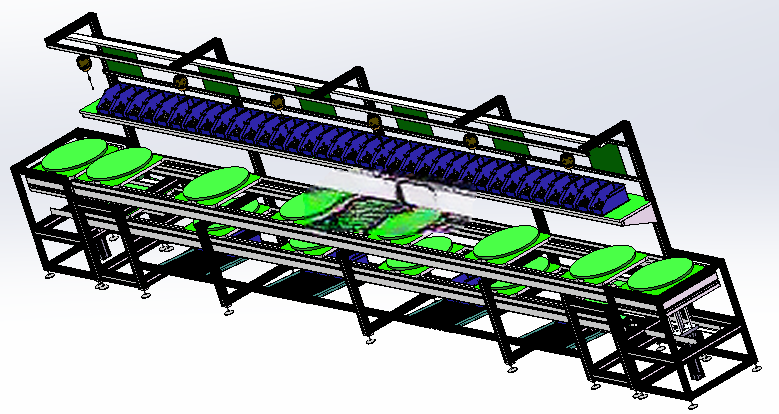

　　在重型工件多工序装配、多面加工的生产场景中，传统直线输送线往往面临场地占用大、工件翻转依赖人工、工位流转效率低的痛点，这款上下循环倍速链生产线正是针对这类场景开发的专用输送装配设备。从结构布局来看，设备采用上下双层倍速链并行排布，上层作为工件装配作业主输送线，下层作为空工装板回流线，两端配置自动返板升降机构，实现工装板的闭环循环流转，相比同产能的直线型输送线，整体场地占用面积可缩减40%以上，尤其适合车间面宽有限、需要纵向拓展工位布局的生产场地。工装板部分采用双层结构设计，搭载360度旋转、90度精准定位机构，操作人员可根据作业需求轻松转动重型工件，无需额外吊装或多人配合翻转，即可完成工件各个立面的装配、检测、锁付等工序，大幅降低重型工件人工翻转的劳动强度，同时避免翻转过程中工件磕碰损伤的风险。倍速链选型上采用专用倍速链条，配合导向铝型材机架，输送过程运行平稳，工装板停位精度可控制在±0.5mm以内，满足自动化工位对接、精密装配的停位要求。

　　机架整体采用工业铝型材搭配碳钢脚座搭建，底部配置可调脚杯，可适应车间地面±15mm的高度差，安装时无需额外预埋地基，只需按照布局图划线定位后调整脚杯水平即可完成主体安装，设备主体宽度控制在1.2米，长度可根据实际工位数量灵活拓展，单段标准长度为6米，两端返板升降机的占用长度各为1.5米，整体安装边界需预留两侧各0.8米的操作维护通道，便于日常链条张紧调整、机构维护及物料补给。设计过程中重点考量了重型工件的承载需求，单块工装板额定承载可达80kg，倍速链驱动电机配置过载保护机构，当工装板卡滞或负载超出额定值时自动停机报警，避免链条或驱动机构损坏。

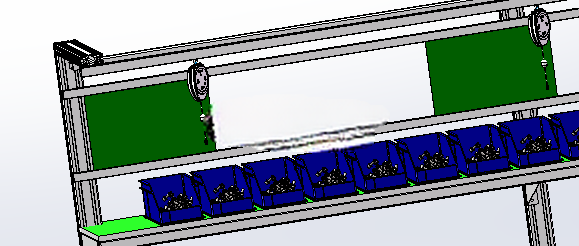

　　两端的返板升降机采用气缸驱动垂直升降，搭配定位销机构实现工装板在上下层线体之间的精准转接，转接过程平稳无冲击，不会导致工装板上的工件移位。线体上层沿输送方向配置工位阻挡器，每个工位可独立控制工装板的停走，配合工位作业指引架，可实现多工序流水作业，工位间距可根据不同产品的作业需求灵活调整，适配不同尺寸工件的生产需求。下层回流线同样采用倍速链输送，空工装板从末端升降机送入下层后自动回流至首端升降机，无需人工搬运空板，整个流转过程无需人工干预，可实现连续化生产。在细节设计上，线体两侧配置线槽及气管走线槽，可整合各工位的电源、气源及信号线路，避免线路外露导致的安全隐患，同时便于后期工位调整时的线路改动。

　　工装板表面铺设防静电胶皮，适配电子类重型部件的装配需求，也可根据工件特性更换为聚氨酯垫或钢制面板，满足不同行业的使用要求。这款设备可广泛应用于汽车零部件、工业电机、大型家电部件等重型产品的装配、检测生产线，相比传统的滚筒线或板链线，兼具循环流转节省空间、工装板旋转便于操作、自动返板降低人工强度的多重优势，结构设计模块化程度高，可根据不同客户的产能需求、场地尺寸灵活调整线体长度、工位数量及承载参数，三维建模过程中所有标准件均采用通用型号，便于加工制造及后期备件更换，整体结构经过运动仿真验证，各机构运行无干涉，循环流转节拍稳定，可适配10-15秒的生产节拍需求，满足中大型工件的批量连续生产要求。
