流水线工件自动翻转输送设备结构设计

　　在离散制造的流水线生产场景中，多工序衔接时的工件姿态调整一直是影响产线节拍的关键节点，不少机加工、装配产线在完成单工序加工后，工件需要翻转180度才能进入下一道工序的加工或装配工位，传统人工翻转不仅节拍不稳定，还存在工件磕碰、操作人员劳动强度大的问题，尤其针对有一定重量、定位精度要求的工件，人工翻转很难保证翻转后工件的位置一致性，容易导致后续工序的定位偏差，影响加工或装配良率。这款自动翻转设备正是针对这类流水线工位衔接需求设计，直接对接前后段输送线体，无需人工介入即可完成工件的自动接料、定位、翻转、送料全流程动作，适配多类平板类、框架类工件的产线流转需求。

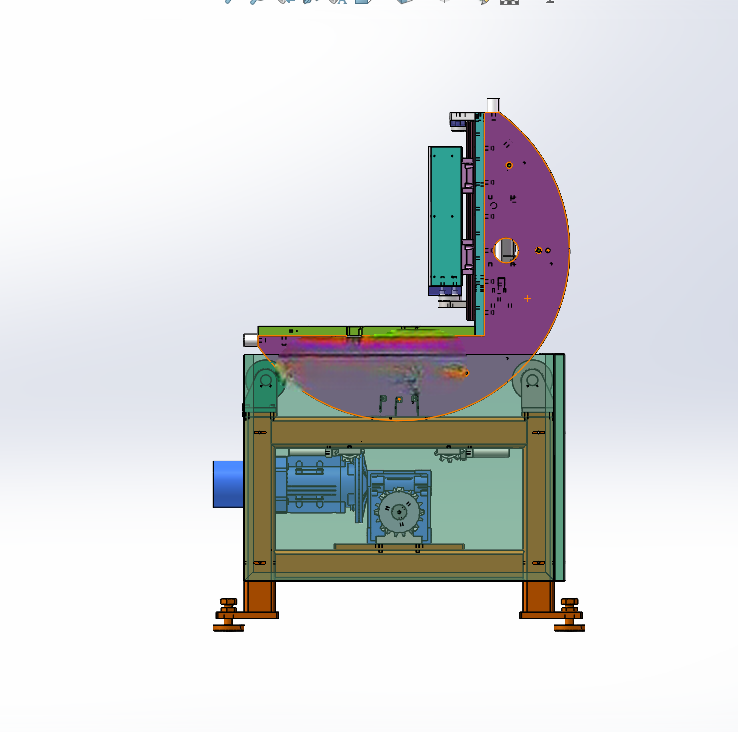

　　从结构设计逻辑来看，设备整体采用框架式承载结构，外围采用加厚型钢焊接作为主支撑框架，四个角部设置带安装孔的固定支脚，安装时可直接通过膨胀螺栓固定在车间地面，也可搭配可调脚杯适配地面不平整的安装场景，整体安装边界宽度控制在1200mm以内，长度适配常规600-800mm宽度的流水线对接，不会占用过多产线侧边空间，可直接嵌入现有产线的工序间隙中，不需要对原有产线做大规模改造。翻转执行部分采用框式翻转架结构，翻转架内部设置上下两层定位夹持机构，当工件从上游输送线进入翻转架内部的定位工位后，夹持机构会从工件两侧完成柔性定位，避免刚性夹持刮伤工件表面，定位完成后翻转主轴带动整个框式架体完成180度回转，回转过程中设置有缓冲减速结构，在接近翻转终点时降低回转速度，避免惯性导致工件移位，翻转到位后夹持机构松开，工件顺着内置的输送辊道流入下游线体，整个动作周期可根据产线节拍调整，最快可适配12秒/件的产线流转速度。

　　设备的驱动部分设计在框架侧部，采用减速电机搭配链轮传动的结构驱动翻转主轴，相比直接驱动的结构，链轮传动可以提供更大的输出扭矩，适配最大15kg以内的工件翻转需求，同时传动结构外置，日常维护时不需要拆解设备主体框架，只需要定期检查链轮张紧度、加注润滑脂即可。定位夹持机构采用气缸作为动力源，夹持行程可根据工件宽度调整，适配不同尺寸规格的工件换型，换型时只需要调整夹持块的安装位置、对应调整气缸行程开关位置即可，不需要更换整套夹具，能满足中小批量多品种产线的柔性生产需求。

　　在细节设计上，翻转架的上下层输送面高度与前后对接的流水线保持一致，输送面采用包胶辊筒，既可以降低工件输送过程中的磕碰划伤，也能增加输送摩擦力，避免工件在输送过程中出现偏移。设备框架的侧部预留有传感器安装位，可根据需求加装对射光电、接近开关，实现工件到位检测、翻转动作互锁，避免出现误动作，比如工件未完全到位时提前启动翻转、翻转未到位时就松开工件这类异常情况，同时预留的电气安装槽可以方便现场布线，所有线缆都可通过框架内部的走线槽排布，避免外露线缆被运转部件剐蹭，提升设备运行的安全性。

　　从实际应用的适配性来看，这款翻转设备可以用在家电配件装配线、汽车零部件机加工线、五金件表面处理线等多个场景，针对需要双面加工、双面装配的工件，比如需要双面钻孔的板材、需要两面装配附件的框架类工件，都可以通过这款设备完成自动姿态调整，替代传统的人工翻转工位，不仅能稳定产线节拍，还能避免人工操作带来的工件损伤、操作安全隐患。结构设计上充分考虑了现场安装与维护的便利性，所有易损件都采用标准件，夹持块、辊筒这些损耗件都可以快速更换，不需要定制特殊配件，降低设备后期的维护成本。整体结构没有冗余设计，所有承载部件都经过受力校核，翻转主轴采用调质处理的45号钢加工，保证长期回转运行的结构稳定性，不会因为长期交变载荷出现主轴变形的问题，框架焊接后都经过去应力处理，避免长期使用后框架变形影响翻转定位精度。
